اطمینان از کارایی و قابلیت اطمینان

مبدل های حرارتی پوسته و لوله اجزای اساسی در فرآیندهای مختلف صنعتی هستند که نقش مهمی در انتقال حرارت بین سیالات دارند. برای حفظ عملکرد بهینه و افزایش طول عمر این مبدل های حرارتی، بازرسی منظم ضروری است. نقاط دسترسی که به طور دقیق در طراحی مبدل های حرارتی پوسته و لوله ترکیب شده اند، بررسی کامل، تمیز کردن و فعالیت های تعمیر و نگهداری را تسهیل می کنند. در این کاوش، به اهمیت نقاط دسترسی و انواع مختلف آنها در حصول اطمینان از کارایی و قابلیت اطمینان مبدل های حرارتی پوسته و لوله می پردازیم.

برای خرید انواع مبدل اینجا کلیک کنید.

اهمیت بازرسی در مبدل های حرارتی

بازرسی در مبدل های حرارتی پوسته و لوله

بازرسی مؤثر برای شناسایی مسائل بالقوه ای که می تواند بر عملکرد و ایمنی مبدل های حرارتی پوسته و لوله تأثیر بگذارد، حیاتی است. معاینه منظم به مهندسان و پرسنل تعمیر و نگهداری اجازه می دهد تا مشکلاتی مانند رسوب، خوردگی، نشت لوله و سایر مسائلی که ممکن است مانع کارایی انتقال حرارت شود را شناسایی کنند. علاوه بر این، بازرسی ها بینش هایی را در مورد وضعیت کلی تجهیزات فراهم می کند و به جلوگیری از خرابی های غیرمنتظره و اطمینان از رعایت استانداردهای ایمنی و نظارتی کمک می کند.

مطالعه بیشتر

مشخصات فنی در هنگام خرید مبدل حرارتی پوسته و لوله

انواع مبدل حرارتی

مبدل حرارتی فین پلیت

ویژگی های مبدل حرارتی فین تیوب

نقاط دسترسی رایج در مبدل های حرارتی پوسته و لوله

1. منهول یا دستگیره روی پوسته:

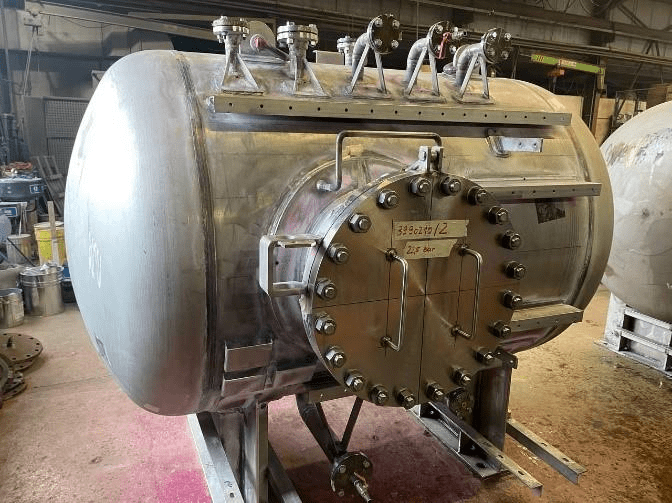

منهول ها و دستگیره ها دهانه های بزرگی بر روی پوسته مبدل حرارتی هستند که دسترسی مستقیم به داخل را فراهم می کنند. این اکسس پوینت ها که مجهز به روکش یا راهرو هستند، برای ورود پرسنل در طول فعالیت های بازرسی و تعمیر و نگهداری اصلی طراحی شده اند. منهول ها امکان بررسی کامل بسته لوله، بافل ها و اجزای سمت پوسته را فراهم می کنند و اطمینان حاصل می کنند که هر گونه مشکلی به سرعت برطرف می شود.

2. نازل های برداشتن دسته لوله:

نازل های تخصصی طراحی شده برای حذف بسته لوله از پوسته. در طول فعالیت های تعمیر و نگهداری مانند تمیز کردن لوله، بازرسی یا تعویض، این نازل ها برای دسترسی به سمت لوله مبدل حرارتی بسیار مهم هستند. آنها حذف کارآمد و کنترل شده بسته لوله را تسهیل می کنند، زمان خرابی را به حداقل می رساند و روش های تعمیر و نگهداری را ساده می کند.

3. نازل های ورودی و خروجی سمت لوله:

این نازل ها محل ورود و خروج سیال در حال گردش در داخل لوله ها هستند. جدا از نقش عملیاتی آنها در جریان سیال، این نازل ها به عنوان نقاط دسترسی برای بازرسی لوله ها، بررسی رسوب یا خوردگی و اطمینان از یکپارچگی اجزای سمت لوله عمل می کنند. نظارت بر پارامترهایی مانند نرخ جریان و فشار در این نقاط به ارزیابی عملکرد مبدل حرارتی کمک می کند.

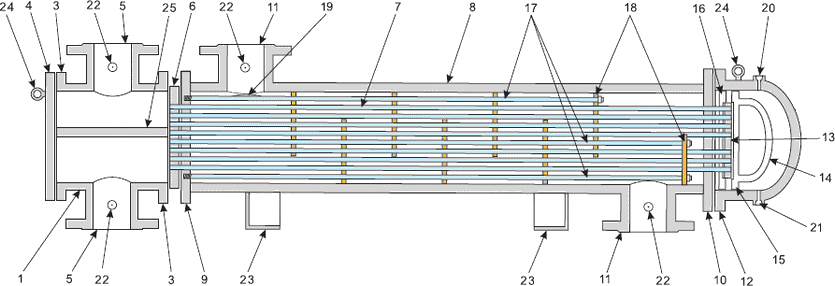

1- سر کانال ثابت
2:سر کاپوت ثابت
3:کانال یا کاپوت فلنج سر ثابت
4:جلد کانال
5:نازل سر ثابت
6:لوله ثابت
7:لوله ها
8:پوسته
9:سر فلنج ثابت
10:سر فلنج پوسته عقب
11:نازل پوسته
12:فلنج پوششی پوسته
13:صفحه لوله شناور
14:پوشش سر شناور
15:فلنج پوشش سر شناور
16:دستگاه پشتیبان سر شناور
17:Tierods و Spacers
18:بافل های عرضی یا صفحات پشتیبانی
19:صفحه برخورد
20:اتصال هواکش
21:اتصال تخلیه
22:اتصال ابزار
23:ساپورت زین
24:لوگ بالابر
25:پاس پارتیشن

4. نازل های ورودی و خروجی جانبی پوسته:

نازل هایی که سیال سمت پوسته از طریق آنها وارد مبدل حرارتی شده و از آن خارج می شود. اینها به عنوان نقاط دسترسی برای بازرسی و حفظ سمت پوسته عمل می کنند و به پرسنل اجازه می دهند رسوب، خوردگی و سایر مسائل را بررسی کنند. آنها همچنین اتصال تجهیزات خارجی مانند پمپ ها یا مبدل های حرارتی اضافی را بسته به کاربرد صنعتی خاص آسان می کنند.

5. نازل های هواکش و تخلیه:

نازل های هواکش و تخلیه نقاط دسترسی ضروری برای مدیریت سیالات درون مبدل حرارتی هستند. نازل‌های هواکش حذف هوا یا گازها را در حین راه‌اندازی یا فعالیت‌های تعمیر و نگهداری امکان‌پذیر می‌کنند، در حالی که نازل‌های تخلیه، حذف کنترل‌شده سیالات را در حین خاموش کردن یا نگهداری تسهیل می‌کنند. این نقاط به عملکرد ایمن و کارآمد مبدل حرارتی کمک می کنند.

6. نازل های ابزار دقیق:

نازل هایی که به طور خاص برای نصب ابزار دقیق طراحی شده اند، از جمله سنسورهای دما، فشارسنج ها و نشانگرهای سطح. این نازل‌های ابزار دقیق، داده‌های بی‌درنگ را در مورد شرایط عملیاتی مبدل حرارتی ارائه می‌دهند و امکان نظارت مستمر و مداخله به موقع را در صورت انحراف از پارامترهای عملکرد عادی فراهم می‌کنند.

7. کاور یا کلاه پیچ شده:

برخی از مبدل های حرارتی دارای یک پوشش یا کلاه پیچ در یک انتها هستند که امکان جداسازی و دسترسی آسان به بسته لوله را فراهم می کند. این طرح با ارائه روشی ساده برای بازرسی، تمیز کردن یا تعویض لوله ها، فعالیت های تعمیر و نگهداری کارآمد را تسهیل می کند. سهولت دسترسی از طریق پوشش پیچ و مهره به کاهش زمان از کار افتادگی در طول مراحل نگهداری کمک می کند.

8. اتصالات فلنج:

فلنج ها نقش مهمی در اتصال اجزای مختلف مبدل حرارتی دارند. این اتصالات پیچی امکان جداسازی مبدل حرارتی را فراهم می کند و دسترسی به مناطق بحرانی را برای بازرسی و نگهداری فراهم می کند. فلنج ها به صورت استراتژیک در نقاطی مانند اتصال پوسته به نازل یا اتصال لوله به ورق لوله قرار می گیرند.

9. دسترسی به درها یا پانل ها:

علاوه بر منهول‌ها و دست‌هول‌ها، برخی مبدل‌های حرارتی از درهای دسترسی کوچک‌تر یا پانل‌ها در مکان‌های استراتژیک استفاده می‌کنند. این درها که با پیچ و مهره محکم شده اند، امکان دسترسی به نقاط بازرسی خاص را فراهم می کنند. درهای دسترسی به ویژه در شرایطی که نیازی به بررسی جامع داخلی نیست، مفید هستند و نیاز به جداسازی گسترده را به حداقل می‌رسانند.

10. پورت های بازرسی:

درگاه‌ها یا پنجره‌های کوچک با پوشش‌های شفاف یا نیمه شفاف که به‌طور استراتژیک قرار گرفته‌اند تا امکان بازرسی بصری مناطق خاص مانند صفحه لوله را فراهم کنند. درگاه‌های بازرسی ابزاری برای ارزیابی شرایط بدون نیاز به جداسازی کامل فراهم می‌کنند و تعادلی بین سهولت دسترسی و بررسی متمرکز ارائه می‌دهند.

اطمینان از بازرسی های موثر: چالش ها و ملاحظات

بازرسی در مبدل های حرارتی پوسته و لوله

در حالی که نقاط دسترسی از اجزای ضروری فرآیند بازرسی هستند، ملاحظات خاصی باید در نظر گرفت. از جمله:

1. مدلسازی دینامیک سیالات محاسباتی (CFD):

درک دینامیک سیال در مبدل حرارتی برای شناسایی مناطق بالقوه نگرانی بسیار مهم است. مدل‌سازی دینامیک سیالات محاسباتی (CFD) به پیش‌بینی الگوهای جریان، توزیع دما و افت فشار کمک می‌کند. ادغام این فناوری به بهینه سازی مکان های نقطه دسترسی و بهبود کارایی بازرسی کمک می کند.

2. انتخاب مواد:

انتخاب مواد برای اجزای نقطه دسترسی حیاتی است. مواد باید در برابر شرایط عملیاتی مقاومت کنند، در برابر خوردگی مقاومت کنند و طول عمر را تضمین کنند. مشکلات سازگاری ممکن است به وجود بیاید، به خصوص در هنگام ادغام مواد مختلف در مبدل حرارتی. یک فرآیند انتخاب کامل مواد برای جلوگیری از تخریب و اطمینان از یکپارچگی نقاط دسترسی ضروری است.

3. ملاحظات هزینه:

طراحی و ادغام نقاط دسترسی به هزینه کلی مبدل حرارتی کمک می کند. در حالی که این نقاط دسترسی برای بازرسی و نگهداری ضروری هستند، باید بین تعداد و پیچیدگی نقاط دسترسی و هزینه های مربوطه تعادل برقرار شود. یک تحلیل اقتصادی کامل به توجیه سرمایه گذاری در طراحی نقطه دسترسی و یکپارچه سازی کمک می کند.

روندها و نوآوری های آینده

بازرسی در مبدل های حرارتی پوسته و لوله

با پیشرفت تکنولوژی، چندین روند و نوآوری در حال شکل دادن به نقاط دسترسی در مبدل های حرارتی پوسته و لوله هستند:

1. نظارت و بازرسی از راه دور:

ادغام سنسورها و سیستم های نظارتی پیشرفته برای بازرسی از راه دور. این عمل امکان جمع‌آوری اطلاعات را در زمان واقعی فراهم می‌کند. امکان نگهداری پیش‌بینی‌شده و به حداقل رساندن نیاز به دسترسی فیزیکی توسط پرسنل را فراهم می‌کند.

2. نقاط دسترسی هوشمند:

توسعه نقاط دسترسی مجهز به فناوری های هوشمند، از جمله سنسورها و محرک ها. نقاط دسترسی هوشمند می توانند با شرایط متغیر سازگار شوند و امکان تنظیمات پویا را بر اساس اطلاعات زمان واقعی فراهم کنند.

3. مواد و پوشش های پیشرفته:

کاوش مداوم مواد و پوشش‌های پیشرفته برای افزایش دوام، مقاومت در برابر خوردگی و هدایت حرارتی اجزای نقطه دسترسی. نوآوری در علم مواد به طول عمر و قابلیت اطمینان مبدل های حرارتی کمک می کند.

4. رباتیک و اتوماسیون:

ادغام رباتیک و اتوماسیون برای فعالیت های بازرسی و نگهداری. ربات‌های مجهز به دوربین‌ها و ابزارها می‌توانند از نقاط دسترسی عبور کرده و بدون نیاز به ورود انسان، بازرسی‌های دقیقی را انجام دهند.

نتیجه

بازرسی در مبدل های حرارتی پوسته و لوله

نقاط دسترسی برای بازرسی در مبدل های حرارتی پوسته و لوله اجزای جدایی ناپذیری هستند که کارایی و قابلیت اطمینان مداوم این دستگاه های صنعتی ضروری را تضمین می کنند. نقاط دسترسی استراتژیک، بازرسی های معمول، فعالیت های تعمیر و نگهداری و تعمیرات را تسهیل می کند و مهندسان را قادر می سازد

تکامل طراحی نقطه دسترسی نشان دهنده تعهد مداوم به بهبود عملکرد و دسترسی است.
