مروری جامع بر استانداردهای ساخت مبدل های حرارتی
مقدمه: در حوزه فرآیندهای صنعتی، مبدل های حرارتی به عنوان اجزای ضروری عمل می کنند و انتقال کارآمد انرژی حرارتی بین سیالات را تسهیل می کنند. برای اطمینان از قابلیت اطمینان، ایمنی و عملکرد این دستگاه های حیاتی، فرآیند تولید باید از استانداردهای دقیق پیروی کند. این مرور جامع به استانداردهای کلیدی تولید مبدل حرارتی می پردازد که بر طراحی، ساخت، آزمایش و کنترل کیفیت این سیستم های مدیریت حرارتی ضروری حاکم است.
برای خرید انواع مبدل حرارتی اینجا کلیک کنید.
1. ASME Boiler and Pressure Vessel Code:
انجمن مهندسین مکانیک آمریکا (ASME) Boiler and Pressure Vessel Code سنگ بنای استانداردهای تولید مبدل های حرارتی است. بخش هشتم کد ASME به طور خاص به طراحی و ساخت مخازن تحت فشار از جمله مبدل های حرارتی می پردازد. مطابقت با استانداردهای ASME تضمین می کند که مبدل های حرارتی معیارهای دقیق ایمنی، انتخاب مواد و یکپارچگی ساختاری را برآورده می کنند
الزامات طراحی:
کد ASME معیارهای طراحی سختگیرانه، از جمله عواملی مانند حداکثر فشار کاری مجاز، محدودیت های دما، و مصالح ساختمانی را مشخص می کند. فرآیند طراحی شامل محاسبات و ملاحظات کاملی است تا اطمینان حاصل شود که مبدل حرارتی میتواند شرایط عملیاتی را بدون به خطر انداختن ایمنی تحمل کند.
انتخاب مواد:
استانداردهای ASME استفاده از موادی را که معیارهای مشخص شده برای استحکام، مقاومت در برابر خوردگی و دوام را برآورده می کنند الزامی می کند. انتخاب مواد برای اطمینان از طول عمر و قابلیت اطمینان مبدل حرارتی در شرایط مختلف عملیاتی بسیار مهم است.
ساخت و جوش:

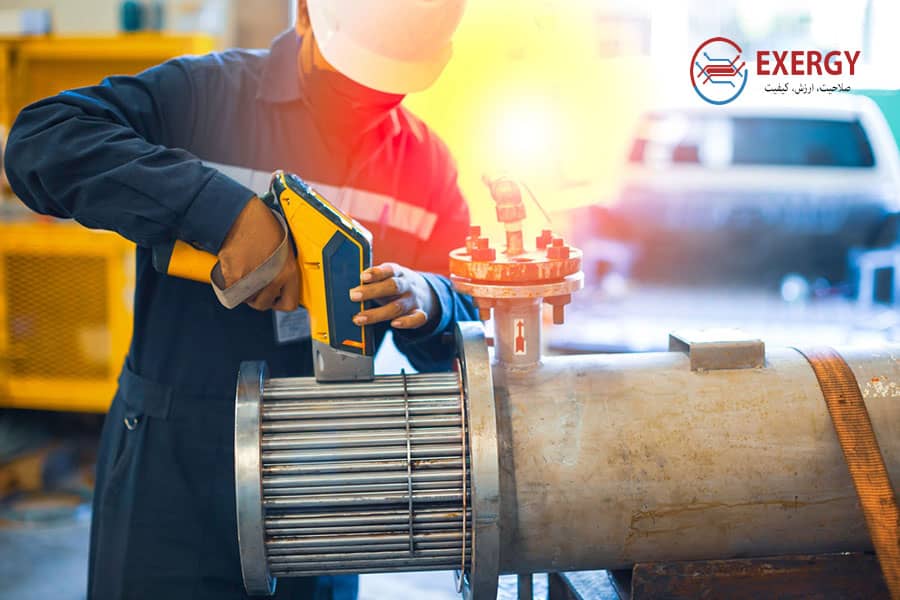

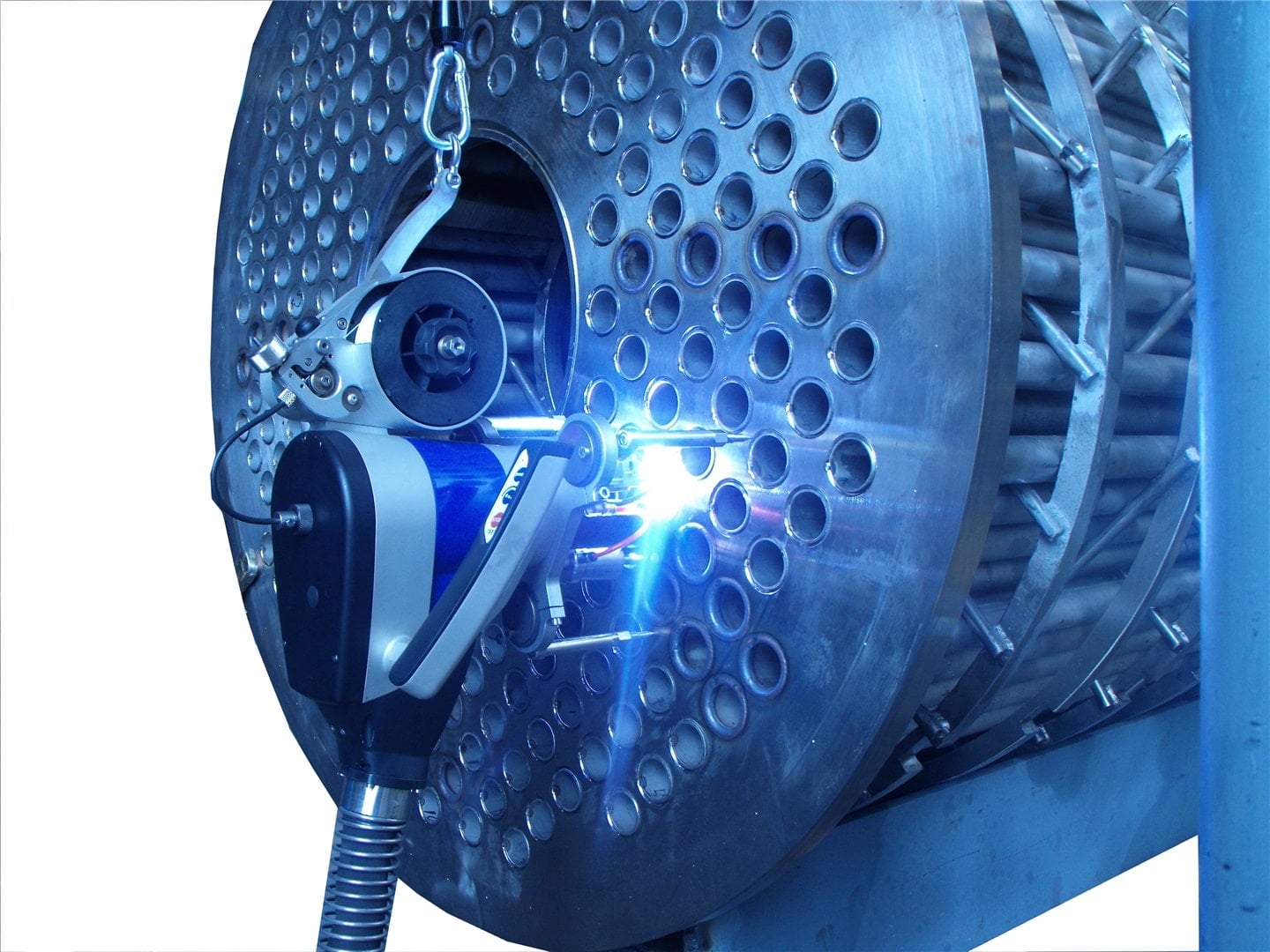

کد ASME دستورالعمل های دقیقی را برای ساخت و جوشکاری اجزای مبدل حرارتی ارائه می دهد. روش ها و صلاحیت های جوشکاری برای اطمینان از یکپارچگی اتصالات و اتصالات به دقت تعریف شده اند. این استانداردها همچنین روش های معاینه غیرمخرب را برای تشخیص عیوب احتمالی در جوش ها پوشش می دهند.
تست و بازرسی:
استانداردهای ASME نیازمند آزمایش و روشهای بازرسی دقیق برای تأیید کیفیت و یکپارچگی مبدلهای حرارتی هستند. این شامل آزمایش هیدرواستاتیک برای ارزیابی قابلیت های تحمل فشار و روش های مختلف آزمایش غیر مخرب برای شناسایی عیوب بالقوه است.
مطالعه بیشتر
نقاط دسترسی برای بازدید مبدل های حرارتی
2. استانداردهای TEMA:
انجمن تولیدکنندگان مبدل لوله ای (TEMA) نقشی محوری در ایجاد استانداردهای مخصوص مبدل های حرارتی پوسته و لوله ایفا می کند. استانداردهای TEMA دستورالعمل های جامعی را برای طراحی، ساخت و آزمایش این پیکربندی های مبدل حرارتی پرکاربرد ارائه می کنند.
طبقه بندی و انواع:

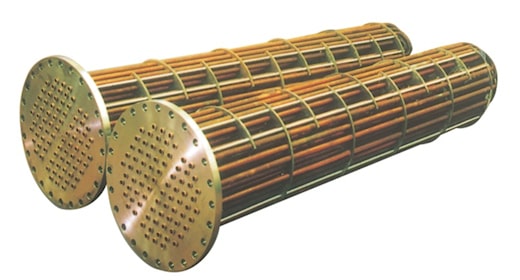

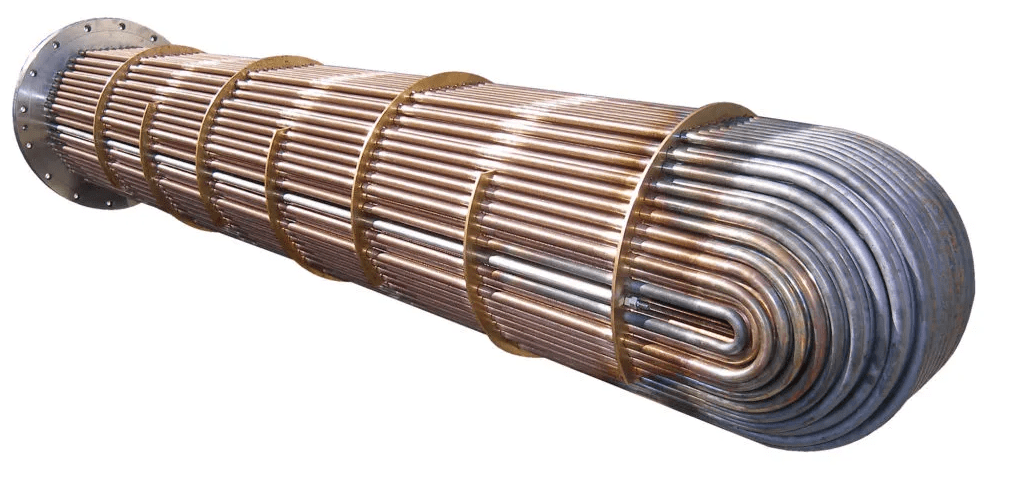

استانداردهای TEMA مبدل های حرارتی را بر اساس نیازهای ساخت و سرویس به کلاس های مجزا مانند C، B و R دسته بندی می کنند. هر کلاس با ویژگی ها و قابلیت های طراحی خاص مطابقت دارد. TEMA همچنین انواع مختلفی مانند ورق لوله ثابت، لوله U و هد شناور را تعریف می کند که هر کدام برای کاربردهای مختلف طراحی شده اند.
ضمانتهای عملکرد:
استانداردهای TEMA ضمانتهای عملکردی را بیان میکنند که مبدلهای حرارتی باید تحت شرایط مشخص مطابقت داشته باشند. این شامل نرخهای انتقال حرارت، محدودیتهای افت فشار و سایر پارامترهای عملکردی است که برای عملکرد مناسب مبدل حرارتی ضروری هستند.
تضمین کیفیت:
استانداردهای TEMA بر اهمیت تضمین کیفیت در سراسر فرآیند تولید تاکید دارند. این شامل قابلیت ردیابی مواد، بررسی ابعاد و مستندات جامع برای اطمینان از اینکه مبدل حرارتی الزامات مشخص شده را برآورده می کند، می شود.
3. ISO 9001: سیستم مدیریت کیفیت:
سازمان بین المللی استاندارد (ISO) 9001 یک استاندارد شناخته شده جهانی برای سیستم های مدیریت کیفیت است. در حالی که مختص مبدل های حرارتی نیست، گواهینامه ISO 9001 به طور گسترده توسط تولید کنندگان برای نشان دادن تعهد خود به کیفیت در طول فرآیند تولید مورد توجه قرار می گیرد.
اصول مدیریت کیفیت:
ISO 9001 بر روی مجموعهای از اصول مدیریت کیفیت، از جمله تمرکز بر مشتری، رهبری، مشارکت افراد، رویکرد فرآیند، بهبود، تصمیمگیری مبتنی بر شواهد و مدیریت روابط بنا شده است. این اصول تولیدکنندگان را در ایجاد یک سیستم مدیریت کیفیت قوی راهنمایی می کند.
مستندسازی و نگهداری سوابق:
ISO 9001 بر اهمیت مستندسازی و نگهداری سوابق برای نشان دادن انطباق با استانداردهای مدیریت کیفیت تاکید دارد. سازندگان باید سوابق بررسی های طراحی، فعالیت های بازرسی و آزمایش و سایر فرآیندهای مرتبط با کیفیت را حفظ کنند.
بهبود مستمر:
یکی از جنبه های کلیدی ISO 9001 تمرکز بر بهبود مستمر است. تولیدکنندگان تشویق میشوند تا به طور منظم فرآیندهای خود را ارزیابی کنند، زمینههای بهبود را شناسایی کنند و اقدامات اصلاحی را برای افزایش کارایی و کیفیت محصول اجرا کنند.
4. PED (دستورالعمل تجهیزات فشار):
دستورالعمل تجهیزات فشار یک دستورالعمل اتحادیه اروپا است که الزامات ایمنی ضروری را برای تجهیزات تحت فشار از جمله مبدل های حرارتی تعیین می کند. رعایت PED یک الزام قانونی برای قرار دادن تجهیزات تحت فشار در بازار اروپا است.
ارزیابی ریسک و تجزیه و تحلیل خطر:
PED یک ارزیابی جامع خطر و تجزیه و تحلیل خطر را در مرحله طراحی تجهیزات تحت فشار الزامی می کند. سازندگان باید خطرات احتمالی مرتبط با استفاده از تجهیزات را شناسایی کرده و اقدامات مناسب را برای کاهش این خطرات انجام دهند.
علامت CE:
مطابقت با PED اغلب با چسباندن علامت CE بر روی تجهیزات تحت فشار نشان داده می شود. علامت CE نشان می دهد که تجهیزات الزامات ایمنی ضروری را که در دستورالعمل ذکر شده است را برآورده می کند.
مستندات و فایل های فنی:
سازندگان ملزم به نگهداری اسناد، از جمله فایل های فنی هستند که مطابقت با PED را نشان می دهد. این فایلها معمولاً شامل محاسبات طراحی، مشخصات مواد و مستندات مربوط به فرآیندهای تولید و آزمایش هستند.
5. استانداردهای API:
موسسه نفت آمریکا (API) استانداردهایی را ایجاد کرده است که مربوط به طراحی و ساخت مبدل های حرارتی در صنعت نفت و گاز است. استانداردهای API طیف گسترده ای از جنبه ها، از جمله مواد، بازرسی و آزمایش را پوشش می دهند.
API 660:
مبدل های حرارتی پوسته و لوله: API 660 به طور خاص به طراحی و ساخت مبدل های حرارتی پوسته و لوله برای صنایع نفت، پتروشیمی و گاز طبیعی می پردازد. این استاندارد الزامات دقیقی را برای مواد، طراحی، ساخت، بازرسی، آزمایش و مستندات ارائه می کند.
API 661:
مبدل های حرارتی هوا خنک: برای مبدل های حرارتی با هوا خنک، API 661 استانداردهایی را برای طراحی، مواد، ساخت، بازرسی، آزمایش و آماده سازی برای حمل و نقل تعیین می کند. این استاندارد به ویژه برای کاربردهایی که از هوا به عنوان محیط خنک کننده استفاده می شود، مرتبط است.
6. ASTM International: ASTM International،
که قبلاً به عنوان انجمن آزمایش و مواد آمریکا شناخته می شد، استانداردهایی را برای طیف وسیعی از مواد و محصولات، از جمله موارد مورد استفاده در مبدل های حرارتی، توسعه و منتشر می کند.
استانداردهای مواد:
استانداردهای ASTM مشخصاتی را برای مواد مختلف مورد استفاده در ساخت مبدل های حرارتی از جمله فلزات، آلیاژها و مواد مقاوم در برابر خوردگی ارائه می دهند. این استانداردها کیفیت و قوام مواد مورد استفاده در فرآیند تولید را تضمین می کند.
استانداردهای تست:
استانداردهای ASTM انواع روش های آزمایش قابل استفاده برای مبدل های حرارتی را پوشش می دهند. این شامل روشهایی برای ارزیابی خواص مکانیکی، مقاومت در برابر خوردگی و تکنیکهای آزمایش غیر مخرب است.
7. استانداردهای NACE:
انجمن ملی مهندسین خوردگی (NACE) استانداردهای مربوط به پیشگیری و کنترل خوردگی را تعیین می کند. در صنایعی که محیط های خورنده رایج هستند، رعایت استانداردهای NACE برای اطمینان از طول عمر و قابلیت اطمینان مبدل های حرارتی بسیار مهم است.
NACE MR0175/ISO 15156:
این استاندارد به انتخاب مواد برای تجهیزات مورد استفاده در تولید نفت و گاز در محیط های حاوی H2S می پردازد. مبدل های حرارتی که در چنین محیط هایی کار می کنند باید با NACE MR0175/ISO 15156 برای جلوگیری از خوردگی و اطمینان از یکپارچگی مواد مطابقت داشته باشند.
8. استانداردهای ANSI:
مؤسسه استاندارد ملی آمریکا (ANSI) استانداردهایی را تدوین و منتشر می کند که جنبه های مختلف تجهیزات صنعتی از جمله مبدل های حرارتی را پوشش می دهد.
ANSI B16.5
ANSI B16.5 مشخصات فلنج های لوله و اتصالات فلنجی را ارائه می دهد. مبدل های حرارتی اغلب فلنج هایی برای اتصال به سیستم های لوله کشی دارند. مطابقت با ANSI B16.5 طراحی و ابعاد مناسب این فلنج ها را تضمین می کند.
نتیجهگیری:
در دنیای پیچیده تولید مبدلهای حرارتی، رعایت استانداردهای دقیق غیرقابل مذاکره است. همگرایی استانداردهای سازمانهایی مانند ASME، TEMA، ISO، PED، API، ASTM، NACE و ANSI تضمین میکند که مبدلهای حرارتی با تمرکز بر ایمنی، قابلیت اطمینان و عملکرد طراحی، ساخته و آزمایش میشوند.
تولیدکنندگانی که در این چارچوب فعالیت می کنند نه تنها الزامات نظارتی را برآورده می کنند بلکه به پیشرفت کلی صنعت نیز کمک می کنند. با تکامل فناوری و ظهور چالشهای جدید، این استانداردها به تکامل خود ادامه خواهند داد و تضمین میکنند که مبدلهای حرارتی در خط مقدم مدیریت حرارتی کارآمد و پایدار در کاربردهای صنعتی متنوع باقی میمانند. پایبندی همه جانبه به این استانداردها تضمین می کند که مبدل های حرارتی نقشی حیاتی در افزایش بهره وری انرژی، کاهش اثرات زیست محیطی و تقویت فرآیندهای صنعتی ایمن و قابل اعتماد ایفا می کنند.
