معرفی:

مبدل های حرارتی پوسته و لوله به طور گسترده در صنایع مختلف برای انتقال حرارت کارآمد بین دو سیال استفاده می شوند. طراحی و عملکرد این مبدل های حرارتی به عوامل مختلفی بستگی دارد و یکی از جنبه های مهم محاسبه سطح تبادل حرارت است. این مقاله به پیچیدگی‌های محاسبه سطح مبدل حرارتی پوسته و لوله می‌پردازد، پارامترهای کلیدی درگیر را بررسی می‌کند و درک جامعی از فرآیند ارائه می‌دهد.

برای خرید و مشاوره انواع مبدل های حرارتی با ما تماس بگیرید و یا وارد سایت طراحان کالا شوید.

اجزای اصلی و عملکرد:

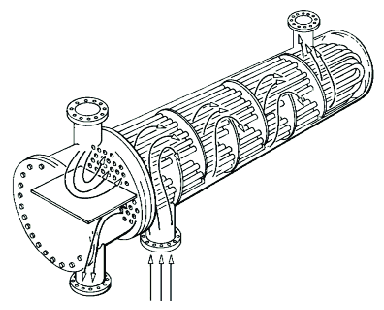

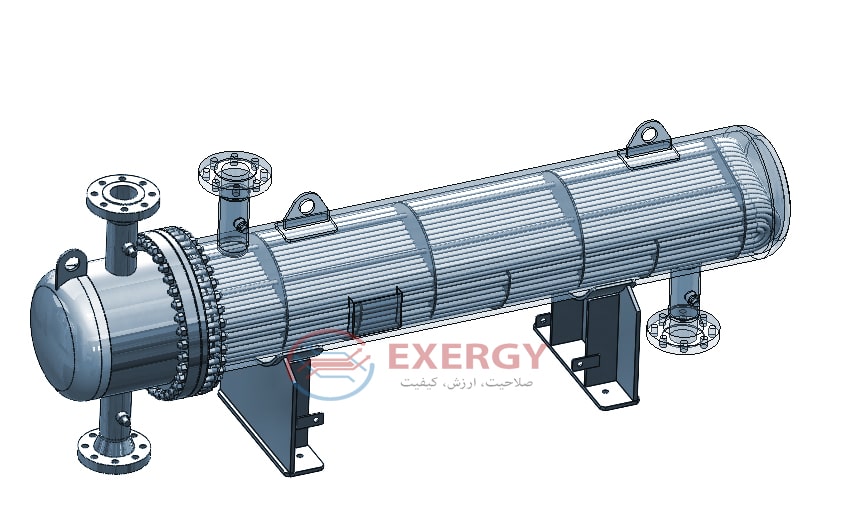

یک مبدل حرارتی معمولی پوسته و لوله شامل یک پوسته با بسته‌ای از لوله‌ها در داخل آن است. دو سیال درگیر در فرآیند تبادل حرارت به ترتیب از میان این لوله ها و پوسته جریان می یابند. هدف اصلی انتقال گرما از سیال داغ (سمت لوله) به سیال سرد (سمت پوسته) یا بالعکس است.

برای خرید مبدل حرارتی پوسته و لوله کلیک کنید.

محاسبه سطح لوله:

مساحت سطح لوله ها عامل مهمی در تعیین راندمان انتقال حرارت است. فرمول محاسبه سطح لوله به صورت زیر ارائه می شود:

محاسبه سطح لوله در یک مبدل حرارتی پوسته و لوله یک گام اساسی در طراحی یک سیستم تبادل حرارت کارآمد است. سطح لوله ها به طور مستقیم بر ظرفیت انتقال حرارت مبدل حرارتی تأثیر می گذارد.

جایی که:

• A tube  مساحت کل لوله ها است.
• π یک ثابت ریاضی تقریباً برابر با 3.14159 است.
• D tube قطر بیرونی لوله است.
• L tube طول موثر لوله است.
• N tube تعداد کل لوله ها است.

حالا بیایید هر پارامتر را در فرمول تجزیه کنیم:

1. D لوله (قطر بیرونی لوله):

   • در محاسبه مساحت مبدل حرارتی پوسته و لوله این قطر لوله است که از سطح بیرونی تا سطح خارجی مخالف اندازه گیری می شود. قطر خارجی یک پارامتر هندسی حیاتی است که بر ویژگی های انتقال حرارت لوله تاثیر می گذارد. معمولاً در متر یا میلی متر اندازه گیری می شود.

2. L لوله (طول موثر لوله):

   • طول موثر لوله قسمتی از لوله است که انتقال حرارت از طریق آن انجام می شود. این فاصله در امتداد محور لوله است که سیال در آن جریان دارد. این پارامتر برای محاسبه سطح واقعی انتقال حرارت بسیار مهم است و بر حسب متر یا میلی متر اندازه گیری می شود.

3. N لولها (تعداد کل لوله ها):

   • تعداد کل لوله ها در بسته مبدل حرارتی. این پارامتر برای محاسبه سطح جمعی تمام لوله های درگیر در فرآیند تبادل حرارت ضروری است.

4. $پی$(Pi):

   • پی یک ثابت ریاضی است که نشان دهنده نسبت محیط دایره به قطر آن است. در محاسبات هندسی مختلف از جمله محاسبات مربوط به اشکال استوانه ای استفاده می شود.

5. A لوله (مساحت کل لوله ها):

   • این نتیجه نهایی محاسبه است که نشان دهنده سطح کلی تمام لوله ها در بسته مبدل حرارتی است. واحد اندازه گیری سطح، مربع واحد مورد استفاده برای ابعاد (مثلاً متر مربع یا میلی متر مربع) خواهد بود.

توجه به این نکته مهم است که فرمول یک محاسبه ساده برای  محاسبه مساحت مبدل حرارتی پوسته و لوله ارائه می دهد. در کاربردهای عملی، مهندسان ممکن است نیاز به در نظر گرفتن عوامل اضافی مانند عوامل تصحیح، عوامل رسوب و پارامترهای طراحی خاص برای طراحی دقیق تر و قابل اعتمادتر داشته باشند. برای یک رویکرد طراحی جامع، همیشه به استانداردهای صنعت، دستورالعمل ها و الزامات خاص برنامه مبدل حرارتی مراجعه کنید.

محاسبه سطح پوسته:

سطح پوسته یکی دیگر از اجزای حیاتی در طراحی کلی مبدل حرارتی است. فرمول محاسبه سطح پوسته به صورت زیر است:

1. Dپوسته (قطر داخل پوسته):

   • قطر داخلی پوسته، فاصله از داخل پوسته استوانه ای است. این یک پارامتر هندسی کلیدی است که بر منطقه انتقال حرارت کلی تأثیر می گذارد. این مقدار معمولاً بسته به سیستم واحد مورد استفاده بر حسب متر یا میلی متر اندازه گیری می شود.

2. Lپوسته (طول پوسته):

   • طول پوسته فاصله در امتداد محور پوسته استوانه ای است. این معیار اندازه گیری وسعت پوسته در جهت جریان سیال است. این پارامتر نیز مانند قطر بر حسب متر یا میلی متر اندازه گیری می شود.

3. $پی$(Pi):

   • پی ثابتی است که نسبت محیط دایره به قطر آن را نشان می دهد. این یک ثابت ریاضی ضروری است که در محاسبات هندسی مختلف از جمله محاسبات مربوط به اشکال استوانه ای استفاده می شود. تقریباً برابر با 3.14159 است.

برای مطالعه بیشتر

مبدل های پوسته و لوله را بشناسیم

مزایا و کاربر مبدل حرارتی سر شناور چیست؟

مبدل حرارتی ریبویلرها چه هستند و چه کاربردی دارند؟

1. A پوسته(مساحت کل پوسته):

   • این نتیجه نهایی محاسبه است که سطح کلی پوسته را نشان می دهد. واحد اندازه گیری سطح، مربع واحد مورد استفاده برای ابعاد (مثلاً متر مربع یا میلی متر مربع) خواهد بود.

سطح پوسته یک پارامتر حیاتی است زیرا مستقیماً بر راندمان انتقال حرارت مبدل حرارتی تأثیر می گذارد. مهندسان باید این مقدار را در ارتباط با سطح لوله و سایر پارامترهای طراحی برای بهینه سازی عملکرد کلی مبدل حرارتی در نظر بگیرند.

توجه به این نکته مهم است که این فرمول یک محاسبه اساسی برای سطح پوسته ارائه می دهد و در کاربردهای عملی، ملاحظات اضافی مانند فاکتورهای اصلاح، عوامل رسوب و پارامترهای طراحی خاص ممکن است برای طراحی دقیق تر و قابل اعتمادتر در نظر گرفته شوند. . همیشه به استانداردها و دستورالعمل های صنعتی و همچنین الزامات خاص کاربرد مبدل حرارتی مراجعه کنید.

محاسبه سطح کل:

مساحت کل (A TOTAL) مجموع مساحت سطح لوله و پوسته است:

 محاسبه مساحت مبدل حرارتی پوسته و لوله این فرمول مشارکت های هر دو سطح لوله و پوسته را ترکیب می کند تا اندازه گیری جامعی از منطقه تبادل حرارت ارائه دهد. در نظر گرفتن هر دو جزء برای بهینه سازی طراحی برای انتقال حرارت کارآمد ضروری است.

ملاحظات و چالش ها:

در حالی که فرمول های فوق درک اساسی از محاسبه مساحت مبدل حرارتی را ارائه می دهند، برنامه های کاربردی در دنیای واقعی ملاحظات بیشتری را شامل می شوند. عواملی مانند فاکتورهای تصحیح، عوامل رسوب زدگی و پارامترهای طراحی خاص باید برای نتایج دقیق و قابل اعتماد در نظر گرفته شوند.

عوامل تصحیح برای محاسبه انحراف از شرایط ایده آل استفاده می شود. این انحرافات می تواند ناشی از عواملی مانند جریان غیر یکنواخت سیال، تغییرات هدایت حرارتی و هندسه ناقص باشد. فاکتورهای تصحیح به اصلاح سطح محاسبه شده برای نمایش بهتر عملکرد واقعی مبدل حرارتی کمک می کند.

عوامل رسوب گیر، تجمع رسوبات روی سطوح مبدل حرارتی را در طول زمان در نظر می گیرند. رسوب گیری می تواند راندمان انتقال حرارت را کاهش داده و مصرف انرژی را افزایش دهد. گنجاندن عوامل رسوب‌دهنده در محاسبات به تخمین عملکرد بلندمدت مبدل حرارتی کمک می‌کند و برنامه‌ریزی نگهداری مناسب را تسهیل می‌کند.

پارامترهای طراحی:

چندین پارامتر طراحی بر انتخاب و اندازه مبدل حرارتی پوسته و لوله تأثیر می گذارد. این شامل:

1. ویژگی های سیال: هدایت حرارتی، گرمای ویژه و چگالی سیالات نقش مهمی در تعیین ویژگی های انتقال حرارت دارد.

2. دما و فشار: دما و فشار عملیاتی بر انتخاب مواد و طراحی کلی مبدل حرارتی تأثیر می گذارد.

3. نرخ جریان: دبی سیالات سرد و گرم بر سرعت انتقال حرارت و در نتیجه سطح مورد نیاز تأثیر می گذارد.

4. هندسه و چیدمان لوله: چیدمان لوله ها در پوسته، گام لوله و سایر ملاحظات هندسی بر کارایی کلی مبدل حرارتی تأثیر می گذارد.

5. انتخاب مواد: انتخاب مواد برای لوله ها و پوسته برای اطمینان از سازگاری با سیالات در حال پردازش و مقاومت در برابر خوردگی بسیار مهم است.

نتیجه:

در نتیجه، محاسبه مساحت سطح مبدل حرارتی پوسته و لوله یک فرآیند چند وجهی است که شامل در نظر گرفتن ابعاد لوله و پوسته است. فرمول های ارائه شده پایه ای برای این محاسبات ارائه می دهند، اما کاربردهای عملی مستلزم ادغام عوامل تصحیح، ملاحظات آلودگی و رعایت پارامترهای طراحی خاص است.

درک پیچیدگی‌های  محاسبه مساحت مبدل حرارتی پوسته و لوله برای مهندسان و متخصصان درگیر در طراحی، بهره‌برداری و نگهداری سیستم‌های تبادل حرارت حیاتی است. از آنجایی که پیشرفت‌های فناوری و صنایع نیازمند راه‌حل‌های کارآمدتر و پایدارتر هستند، اصلاح مستمر روش‌های طراحی مبدل حرارتی نقش مهمی در رفع این چالش‌ها ایفا خواهد کرد.
