مبدل های حرارتی بر اساس پیکربندی جریان

آشنایی با مبدل های حرارتی:

مبدل حرارتی در هسته خود وسیله ای است که برای تسهیل انتقال انرژی حرارتی بین دو یا چند جریان سیال طراحی شده است، بدون اینکه این جریان ها در تماس مستقیم باشند. این تبادل حرارتی در فرآیندهای مختلف از تولید برق گرفته تا سیستم‌های HVAC، تبرید و کاربردهای مختلف صنعتی بسیار مهم است. مبدل های حرارتی کارایی انرژی را افزایش می دهند، هزینه های عملیاتی را کاهش می دهند و به پایداری محیطی کمک می کنند.

اهمیت تنظیمات جریان:

مبدل های حرارتی بر اساس پیکربندی جریان

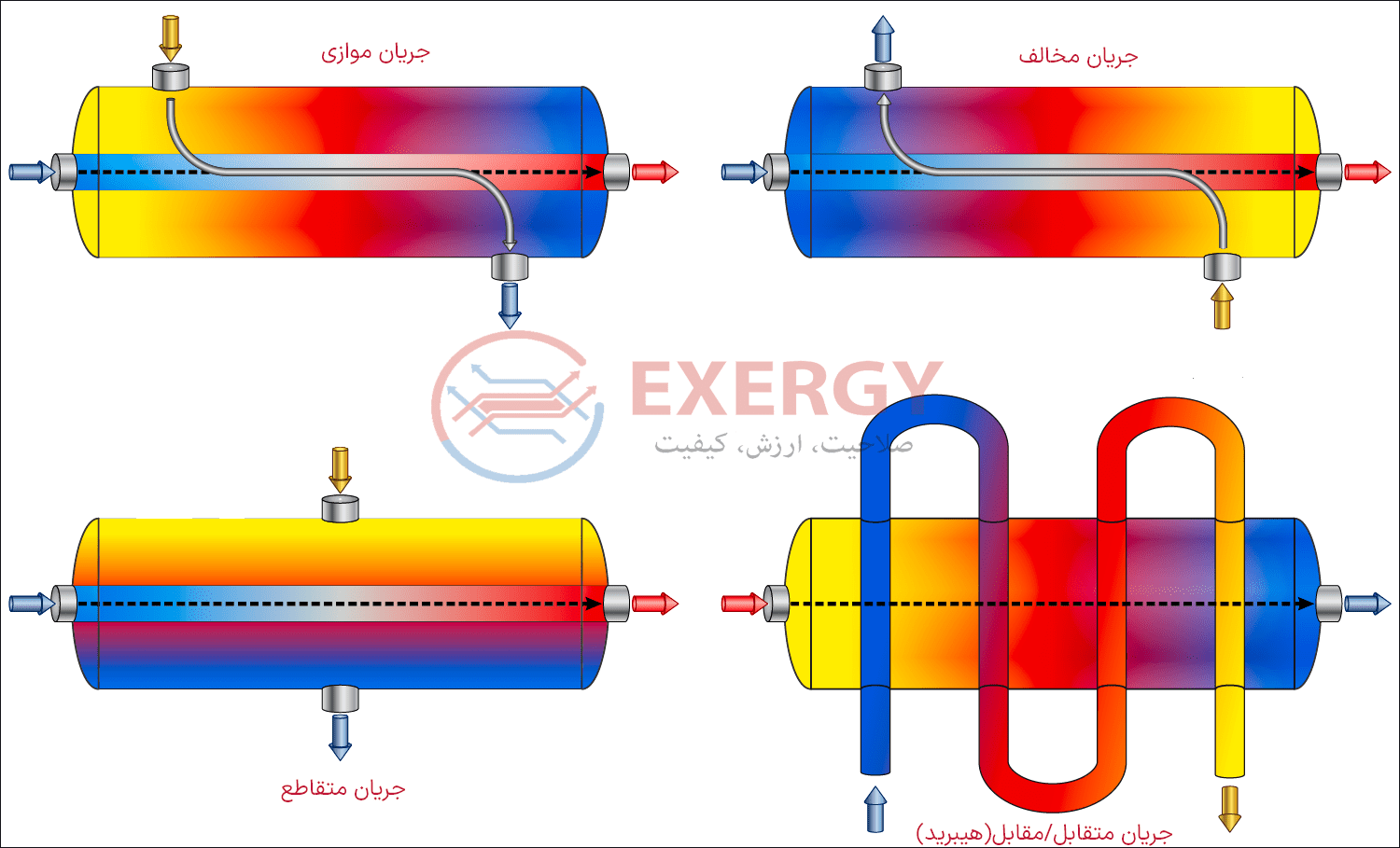

پیکربندی جریان، یا نحوه حرکت سیالات در یک مبدل حرارتی، عامل مهمی است که بر عملکرد آن تأثیر می گذارد. پیکربندی انتخاب شده عواملی مانند راندمان انتقال حرارت، افت فشار و اثربخشی کلی مبدل حرارتی را تعیین می کند. چندین پیکربندی جریان رایج وجود دارد که هر کدام مزایا و ملاحظات خاص خود را دارند.

جریان موازی:

در پیکربندی جریان موازی، هر دو سیال سرد و گرم در یک جهت حرکت می کنند و در مسیرهای موازی وارد مبدل حرارتی می شوند و از آن خارج می شوند. این پیکربندی ساده و مقرون به صرفه است، اما بازده حرارتی آن در مقایسه با پیکربندی های دیگر اغلب کمتر است. جریان موازی برای کاربردهایی مناسب است که اختلاف دمای زیاد بین دو سیال یک نگرانی اولیه نیست.

اثربخشی یک مبدل حرارتی جریان موازی تحت تأثیر اختلاف دما بین دو جریان است. با حرکت سیالات در یک جهت، اختلاف دما در طول مبدل کاهش می یابد. این پیکربندی معمولاً در سیستم‌های گرمایش خانگی یافت می‌شود، جایی که اختلاف دمای متوسط ​​قابل قبول است.

جریان متقابل:

در مقابل، مبدل‌های حرارتی ضد جریان دارای جریان‌های سیال هستند که در جهت مخالف حرکت می‌کنند. سیالات سرد و گرم در دو طرف مبدل وارد می شوند و به سمت یکدیگر جریان می یابند. این آرایش اختلاف دما را در طول مبدل به حداکثر می‌رساند که منجر به بازده حرارتی بالاتر در مقایسه با جریان موازی می‌شود.

پیکربندی جریان مخالف در کاربردهایی رایج است که در آن به حداکثر رساندن راندمان انتقال حرارت بسیار مهم است، مانند برخی از سیستم‌های HVAC، فرآیندهای صنعتی و نیروگاه‌ها. این امکان توزیع یکنواخت تر دما را در سراسر مبدل فراهم می کند و در نتیجه عملکرد کلی بهتری دارد.

جریان متقاطع (یا جریان متقابل):

مبدل های حرارتی جریان متقاطع شامل جریان های سیال هستند که عمود بر یکدیگر حرکت می کنند. در جریان متقاطع، دو زیرمجموعه اصلی وجود دارد: جریان موازی و جریان متقابل. در چیدمان جریان متقابل، جریان ها به صورت عمود و در جهت مخالف حرکت می کنند و مصالحه ای بین مزایای پیکربندی های موازی و جریان مخالف ارائه می دهند.

مبدل های حرارتی جریان متقاطع در سیستم های خنک کننده هوا، رادیاتورها و انواع خاصی از واحدهای HVAC کاربرد دارند. آنها تعادلی بین کارایی و سادگی برقرار می کنند و آنها را برای الزامات خاص کنترل دما مناسب می کند.

  • مبدل پوسته و لوله -اکسرژی



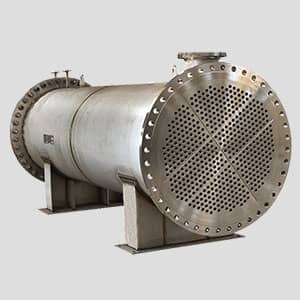

مبدل های حرارتی پوسته و لوله:

مبدل های حرارتی بر اساس پیکربندی جریان

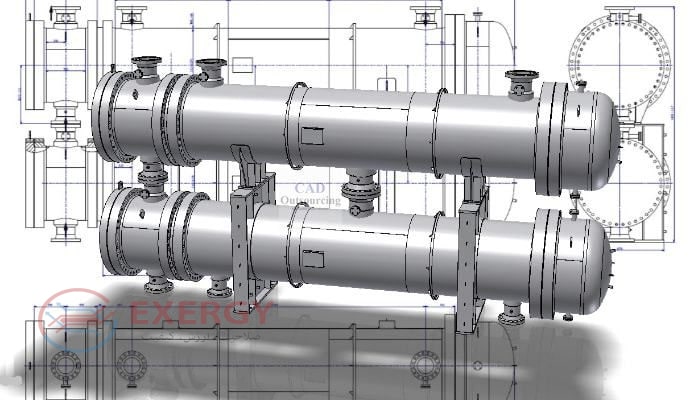

یکی از رایج ترین انواع مبدل های حرارتی، پیکربندی پوسته و لوله است. این طرح شامل یک دسته لوله است که در یک پوسته استوانه ای قرار گرفته اند. سیالی که باید خنک یا گرم شود از طریق لوله ها جریان می یابد، در حالی که سیال دیگر لوله ها را در پوسته احاطه می کند. ترتیب لوله ها و جهت جریان به شدت بر ویژگی های انتقال حرارت تأثیر می گذارد.

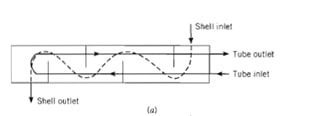

پیکربندی جریان سمت لوله:

  1. جریان موازی (سمت لوله):
    • در چیدمان سمت لوله جریان موازی، هر دو سیال سرد و گرم در یک جهت جریان دارند. این پیکربندی ساده و مقرون به صرفه است، اما ممکن است بالاترین نرخ انتقال حرارت را ارائه نکند.
  2. جریان متقابل (سمت لوله):
    • جریان متقابل درون لوله ها راندمان انتقال حرارت را افزایش می دهد. سیالات سرد و گرم در جهت مخالف حرکت می‌کنند و اختلاف دما را به حداکثر می‌رسانند و تبادل حرارتی مؤثرتری را ارتقا می‌دهند.
  3. جریان متقاطع (سمت لوله):
    • پیکربندی های جریان متقاطع در سمت لوله کمتر رایج است اما در کاربردهای خاصی یافت می شود. حرکت عمودی سیالات ملاحظات منحصر به فردی را از نظر دینامیک سیالات و انتقال حرارت معرفی می کند.

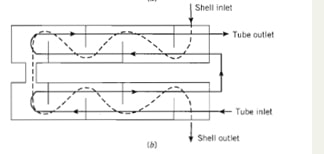

پیکربندی های جریان سمت پوسته:

  1. جریان موازی (Sell-Side):
    • مشابه با سمت لوله، جریان موازی در سمت پوسته شامل حرکت هر دو سیال در یک جهت می شود. این پیکربندی ساده است اما ممکن است به اندازه جریان مخالف در برنامه های خاص کارآمد نباشد.
  2. جریان متقابل (Sell-Side):
    • جریان متقابل در سمت پوسته امکان انتقال حرارت کارآمد را فراهم می کند، به خصوص در شرایطی که اختلاف دمای قابل توجهی بین دو سیال بسیار مهم است.
  3. جریان متقاطع (Sell-Side):
    • جریان متقاطع در سمت پوسته پیچیدگی‌های بیشتری را ایجاد می‌کند، که اغلب نیازمند ملاحظات طراحی پیشرفته برای بهینه‌سازی انتقال حرارت است.

مبدل های حرارتی صفحه ای:

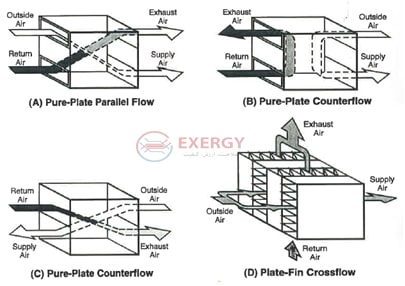

مبدل‌های حرارتی صفحه‌ای از یک سری صفحات فلزی نازک و موج‌دار با گذرگاه‌های سیال بین آنها تشکیل شده‌اند. پیکربندی این صفحات الگوهای جریان و در نتیجه ویژگی های انتقال حرارت را تعیین می کند.

جریان موازی (صفحه):

  • در یک مبدل حرارتی صفحه جریان موازی، هر دو سیال در یک جهت حرکت می کنند و طراحی ساده و فشرده ای را ارائه می دهند. این پیکربندی در برنامه هایی که فضا یک عامل حیاتی است رایج است.

جریان متقابل (صفحه):

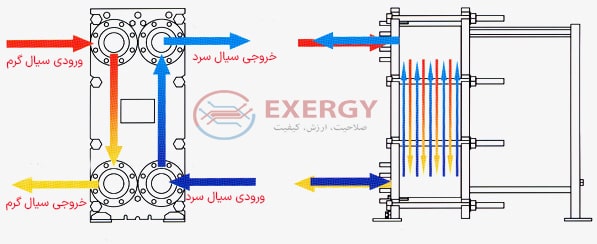

  • جریان متضاد در مبدل‌های حرارتی صفحه‌ای با چیدمان صفحات به‌منظور امکان حرکت جریان‌های سیال در جهت مخالف به دست می‌آید. این کار راندمان انتقال حرارت را به حداکثر می‌رساند و اغلب در برنامه‌هایی که فشردگی و عملکرد بالا ضروری است ترجیح داده می‌شود.



پیکربندی جریان و راندمان مبدل حرارتی:

انتخاب پیکربندی جریان به طور قابل توجهی بر عملکرد حرارتی یک مبدل حرارتی تأثیر می گذارد. عواملی مانند پروفیل های دما، افت فشار و بازده کلی سیستم مستقیماً تحت تأثیر پیکربندی انتخاب شده قرار دارند. ملاحظات زیر پیامدهای پیکربندی جریان بر بازده مبدل حرارتی را برجسته می کند:

  1. رویکرد دما:
    • رویکرد دما، که به عنوان تفاوت دما بین سیالات گرم و سرد در یک نقطه خاص در مبدل حرارتی تعریف می‌شود، برای انتقال حرارت کارآمد بسیار مهم است. پیکربندی‌های جریان متقابل معمولاً منجر به رویکرد دمایی کمتری می‌شوند و بازده حرارتی را افزایش می‌دهند.
  2. افت فشار:
    • پیکربندی های جریان مختلف اثرات متفاوتی بر افت فشار در مبدل حرارتی دارند. در حالی که پیکربندی‌های جریان مخالف اغلب منجر به بازده حرارتی بالاتر می‌شوند، ممکن است منجر به افت فشار بیشتر نیز شوند. متعادل کردن عملکرد حرارتی با سطوح افت فشار قابل قبول یک ملاحظات طراحی حیاتی است.
  3. نرخ انتقال حرارت:
    • هدف نهایی مبدل حرارتی انتقال حرارت بین سیالات است. پیکربندی جریان انتخاب شده مستقیماً بر سرعتی که این انتقال حرارت رخ می دهد تأثیر می گذارد. پیکربندی‌های جریان مخالف معمولاً به دلیل حفظ اختلاف دما در طول مسیر جریان، نرخ انتقال حرارت بالاتری را ارائه می‌کنند.
  4. سرعت سیال:
    • پیکربندی جریان بر سرعت سیالات درون مبدل حرارتی تأثیر می گذارد. سرعت های بالاتر می تواند انتقال حرارت را افزایش دهد اما ممکن است منجر به افزایش افت فشار نیز شود. دستیابی به تعادل بین سرعت سیال و راندمان انتقال حرارت ضروری است.

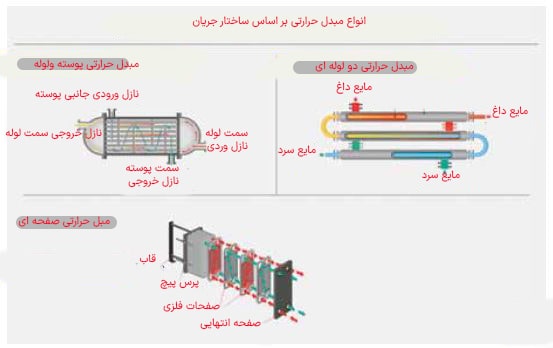

انواع مبدل حرارتی بر اساس جریان - اکسرژی

کاربردهای پیکربندی های مختلف جریان:

انتخاب یک پیکربندی جریان خاص به نیازهای برنامه بستگی دارد. صنایع و فرآیندهای مختلف بر اساس عواملی مانند تفاوت دما، محدودیت‌های فضا و ملاحظات عملیاتی از پیکربندی‌های جریان مختلف بهره می‌برند.

  1. تولید برق:
    • در نیروگاه‌ها، پیکربندی‌های جریان مخالف اغلب به دلیل کارایی آنها در به حداکثر رساندن انتقال حرارت مورد علاقه است. این در فرآیندهایی مانند تولید بخار و خنک کننده توربین بسیار مهم است.
  2. سیستم های HVAC:
    • سیستم‌های HVAC معمولاً از پیکربندی‌های جریان مخالف، به‌ویژه در کندانسورها و اواپراتورها با هوا خنک استفاده می‌کنند. کارایی این سیستم ها مستقیماً بر مصرف انرژی و عملکرد کلی واحد HVAC تأثیر می گذارد.
  3. پردازش شیمیایی:
    • فرآیندهای شیمیایی ممکن است به کنترل دما و ویژگی های انتقال حرارت خاص نیاز داشته باشند. انتخاب پیکربندی جریان در مبدل های حرارتی برای پردازش شیمیایی با توجه به نیازهای منحصر به فرد مواد درگیر تنظیم شده است.
  4. تبرید:
    • سیستم های تبرید اغلب از تنظیمات جریان مخالف برای بهینه سازی انتقال حرارت در کندانسور و اواپراتور استفاده می کنند. این امر خنک کننده کارآمد و تبخیر مبرد را تضمین می کند.
  5. صنعت نفت و گاز:
    • در صنعت نفت و گاز، جایی که مبدل‌های حرارتی نقش مهمی در فرآیندهایی مانند پالایش نفت دارند، انتخاب پیکربندی جریان تحت تأثیر ماهیت سیالات و تفاوت‌های دمایی مورد نظر است.

گرایش ها و نوآوری های نوظهور:

مبدل های حرارتی بر اساس پیکربندی جریان

با پیشرفت تکنولوژی، روندها و نوآوری های جدید همچنان زمینه مبدل های حرارتی را شکل می دهند. شبیه‌سازی‌های دینامیک سیالات محاسباتی (CFD) و مواد پیشرفته به طراحی‌های دقیق‌تر و بهبود عملکرد کمک می‌کنند. علاوه بر این، ادغام سنسورهای هوشمند و سیستم های کنترل امکان نظارت و بهینه سازی عملیات مبدل حرارتی را در زمان واقعی فراهم می کند.



نتیجه:

در نتیجه، مبدل های حرارتی دستگاه های ضروری هستند که انتقال حرارت کارآمد بین جریان های سیال را در فرآیندهای مختلف صنعتی تسهیل می کنند. انتخاب پیکربندی جریان یک طرح حیاتی است که عواملی مانند راندمان حرارتی، افت فشار و عملکرد کلی سیستم را تحت تاثیر قرار می دهد. پیکربندی های جریان موازی، جریان متقابل و جریان متقاطع مزایای مختلفی را ارائه می دهند و برای کاربردهای خاص طراحی شده اند. چه در مبدل های حرارتی پوسته و لوله یا صفحه ای، درک مفاهیم پیکربندی جریان برای بهینه سازی انتقال حرارت و اطمینان از موفقیت فرآیندهای متنوع در صنایع ضروری است. همانطور که تکنولوژی به تکامل خود ادامه می‌دهد، نوآوری‌ها در طراحی مبدل‌های حرارتی احتمالاً بر افزایش کارایی، کاهش اثرات زیست‌محیطی و برآوردن نیازهای روزافزون کاربردهای صنعتی مدرن تمرکز خواهند کرد.
