معرفی

صرفه جویی انرژی در مبدل های حرارتی پوسته و لوله

مبدل های حرارتی پوسته و لوله اجزای اساسی در فرآیندهای مختلف صنعتی هستند که به عنوان ابزار ضروری برای انتقال کارآمد انرژی حرارتی بین جریان های سیال عمل می کنند. پیگیری صرفه جویی در انرژی در این مبدل های حرارتی نه تنها برای کاهش هزینه های عملیاتی بلکه برای همسویی با اهداف پایداری جهانی بسیار مهم است. این اکتشاف جامع به پیچیدگی‌های پتانسیل‌های صرفه‌جویی انرژی در مبدل‌های حرارتی پوسته و لوله می‌پردازد و استراتژی‌هایی را بررسی می‌کند که کارایی را بهینه می‌کنند، عملکرد را افزایش می‌دهند و به چشم‌انداز صنعتی سبزتر کمک می‌کنند.

برای خرید انواع مبدل اینجا کلیک کنید.

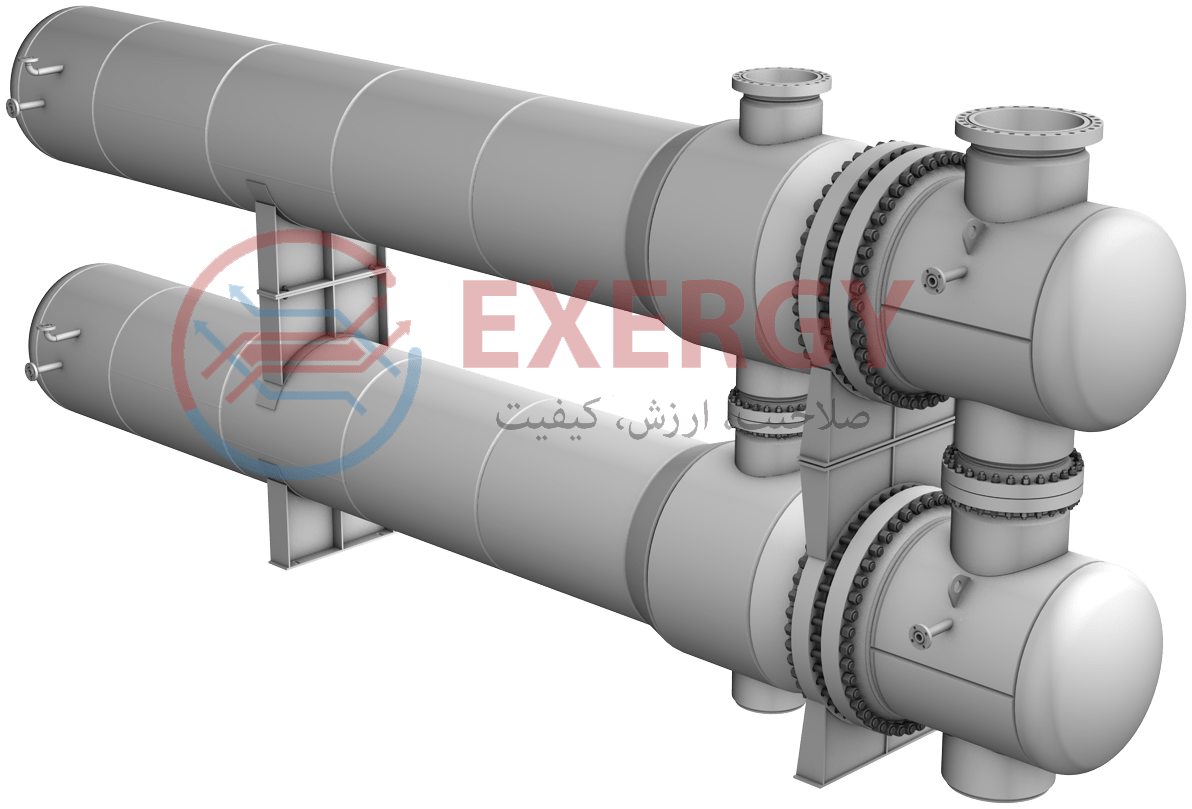

صرفه جویی انرژی در مبدل های حرارتی پوسته و لوله - اکسرژی



آشنایی با مبدل های حرارتی پوسته و لوله

قبل از پرداختن به پتانسیل های صرفه جویی در انرژی، درک اصول اساسی مبدل های حرارتی پوسته و لوله بسیار مهم است. این نوع مبدل حرارتی شامل یک پوسته استوانه‌ای است که مجموعه‌ای از لوله‌ها را در خود جای داده است که سیالات از طریق آن جریان می‌یابند. انتقال حرارت در سراسر دیواره‌های لوله انجام می‌شود و تبادل انرژی حرارتی بین دو جریان سیال را امکان‌پذیر می‌سازد و در عین حال آنها را از هم جدا نگه می‌دارد. تطبیق پذیری مبدل های حرارتی پوسته و لوله آنها را در صنایعی مانند تولید برق، فرآوری شیمیایی، پالایش نفت و سیستم های تهویه مطبوع ضروری می کند.

مطالعه بیشتر

مبدل حرارتی صفحه مارپیچ چگونه کار می کند؟

راهنمای جامع مبدل حرارتی دو لوله ای

پتانسیل های صرفه جویی در انرژی: یک رویکرد کل نگر

صرفه جویی انرژی در مبدل های حرارتی پوسته و لوله

عملکرد کارآمد مبدل حرارتی به عوامل مختلفی بستگی دارد و باز کردن پتانسیل های صرفه جویی در انرژی نیازمند یک رویکرد جامع و سیستماتیک است. در اینجا استراتژی‌های کلیدی وجود دارد که می‌توان برای افزایش بهره‌وری انرژی در مبدل‌های حرارتی پوسته و لوله استفاده کرد:

1. بهینه سازی سطح انتقال حرارت

افزایش مساحت سطح: یکی از اصول اساسی طراحی مبدل حرارتی، به حداکثر رساندن سطح انتقال حرارت است. این را می توان با ترکیب لوله های سطحی کشیده که معمولاً به عنوان باله شناخته می شوند، به دست آورد. باله ها سطح موثر تبادل حرارت را افزایش می دهند و کارایی کلی را افزایش می دهند.

جلوگیری از رسوب: رسوب گیری، تجمع رسوبات روی سطوح انتقال حرارت، می تواند عملکرد را به میزان قابل توجهی کاهش دهد. روش‌های تمیز کردن و نگهداری منظم برای جلوگیری از رسوب و اطمینان از در دسترس بودن سطح کامل برای انتقال حرارت کارآمد ضروری است.

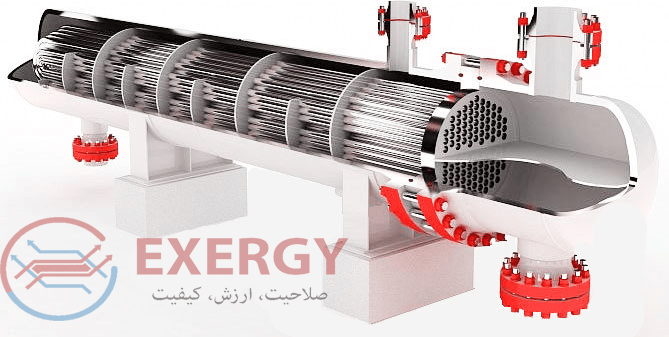

صرفه جویی انرژی در مبدل های حرارتی پوسته و لوله- اکسرژی

2. استفاده از مواد با رسانایی حرارتی بالا

انتخاب مواد برای لوله های مبدل حرارتی به طور مستقیم بر هدایت حرارتی و در نتیجه راندمان انتقال حرارت تأثیر می گذارد. انتخاب مواد با رسانایی حرارتی بالا، مانند مس یا آلومینیوم، عملکرد کلی را افزایش می دهد.

3. بهینه سازی الگوهای جریان سیال

افزایش آشفتگی: ارتقای آشفتگی در جریان سیال یک استراتژی کلیدی برای بهبود نرخ انتقال حرارت است. اجزای داخلی، مانند بافل هایی که به صورت استراتژیک در داخل پوسته قرار می گیرند، باعث ایجاد تلاطم می شوند و عملکرد حرارتی را افزایش می دهند.

تصحیح عدم توزیع جریان: توزیع یکنواخت سیال در سراسر بسته لوله برای جلوگیری از توزیع نادرست جریان ضروری است. اطمینان از الگوهای جریان متعادل، راندمان انتقال حرارت را بهینه می کند و تلفات انرژی را کاهش می دهد.

4. بهینه سازی رویکرد دما

رویکرد دما، نشان دهنده تفاوت درجه حرارت بین سیالات سرد و گرم، به طور قابل توجهی بر بهره وری انرژی تأثیر می گذارد. محدود کردن رویکرد دما به به حداکثر رساندن اثربخشی انتقال حرارت و به حداقل رساندن تلفات انرژی کمک می کند.

5. پیاده سازی سیستم های بازیابی حرارت

مفهوم بازیابی گرمای اتلاف شامل گرفتن و استفاده از گرمای اضافی از یک جریان فرآیند برای پیش گرم کردن جریان دیگر است. ادغام سیستم های بازیابی حرارت با مبدل های حرارتی پوسته و لوله با به حداقل رساندن نیاز به گرمایش اضافی به صرفه جویی کلی انرژی کمک می کند.

6. سیستم ها و کنترل های جریان متغیر

نرخ‌های جریان متغیر: پیاده‌سازی سیستم‌های جریان متغیر امکان تنظیم نرخ جریان را بر اساس نیازهای واقعی انتقال حرارت می‌دهد. این امر از مصرف غیرضروری انرژی در دوره‌های تقاضای کمتر جلوگیری می‌کند.

کنترل‌های دما: ترکیب کنترل‌های دما و سنسورها، تنظیمات بلادرنگ را امکان‌پذیر می‌کند و عملکرد مبدل حرارتی را بر اساس شرایط کاری متفاوت بهینه می‌کند. کنترل های تطبیقی به نوسانات پاسخ می دهند و استفاده کارآمد از انرژی را تضمین می کنند.

7. عایق کاری و کاهش تلفات حرارتی

عایق کاری: عایق بندی مناسب مبدل حرارتی تلفات حرارتی به محیط اطراف را به حداقل می رساند و اطمینان حاصل می کند که انرژی حرارتی به طور موثر به سیالات فرآیند مورد نظر منتقل می شود. مواد و ضخامت عایق باید به گونه ای انتخاب شوند که اهداف کارایی خاصی را برآورده کنند.

به حداقل رساندن نشتی های کنترل نشده: شناسایی و آب بندی هرگونه نشتی کنترل نشده در سیستم از تلفات انرژی جلوگیری می کند و کارایی مبدل حرارتی را حفظ می کند. بازرسی های منظم برای شناسایی و رسیدگی به نقاط نشتی بالقوه بسیار مهم است.

8. ادغام با فن آوری های پیشرفته

فناوری‌های هوشمند: ادغام حسگرها و فناوری‌های هوشمند مبدل‌های حرارتی را به سیستم‌های هوشمندی تبدیل می‌کند که قادر به نظارت در زمان واقعی و کنترل تطبیقی هستند. الگوریتم های پیش بینی تعمیر و نگهداری از خرابی های غیرمنتظره جلوگیری می کند، زمان خرابی را کاهش می دهد و قابلیت اطمینان را افزایش می دهد.

ادغام Industry 4.0: اتصال مبدل های حرارتی به ابتکارات گسترده تر Industry 4.0 هماهنگی بهتر با سایر اجزا در فرآیند صنعتی را تسهیل می کند. این ادغام کل نگر، کارایی کلی سیستم را بهینه می کند و به صرفه جویی در انرژی کمک می کند.

9. در نظر گرفتن شرایط فرآیند

صرفه جویی انرژی در مبدل های حرارتی پوسته و لوله

تطبیق طراحی با شرایط عملیاتی: اطمینان از طراحی مناسب مبدل حرارتی برای شرایط عملیاتی خاص فرآیند بسیار مهم است. این شامل در نظر گرفتن عواملی مانند فشار، دما و خواص سیال است. یک طراحی منطبق با احتمال بیشتری در اوج راندمان کار می کند.

10. ارتقاء سیستم های قدیمی

نوسازی و مقاوم سازی: سیستم های مبدل حرارتی قدیمی ممکن است از نوسازی و مقاوم سازی بهره مند شوند. ارتقاء به طرح‌ها، مواد و سیستم‌های کنترل کارآمدتر می‌تواند باعث صرفه‌جویی قابل توجهی در مصرف انرژی شود. این رویکرد طول عمر زیرساخت های موجود را افزایش می دهد و در عین حال عملکرد کلی را بهبود می بخشد.

11. تجزیه و تحلیل هزینه چرخه عمر

رویکرد جامع به تجزیه و تحلیل هزینه: انجام یک تحلیل هزینه چرخه عمر شامل در نظر گرفتن نه تنها هزینه های اولیه، بلکه هزینه های عملیاتی و نگهداری در طول عمر مبدل حرارتی است. این رویکرد با اولویت دادن به بهره وری انرژی بلندمدت، تصمیم گیری را آگاه می کند.

12. آموزش اپراتور و آگاهی

آموزش اپراتور: اطمینان از اینکه اپراتورها به خوبی آموزش دیده اند و از بهترین شیوه ها برای نگهداری و راه اندازی مبدل حرارتی آگاه هستند، بسیار مهم است. شیوه های عملیاتی و نگهداری مناسب با جلوگیری از ناکارآمدی های قابل اجتناب به صرفه جویی پایدار در انرژی کمک می کند.

صرفه جویی انرژی در مبدل های حرارتی پوسته و لوله- اکسرژی

مطالعات موردی: نمونه سازی صرفه جویی در انرژی

برای تأکید بر کاربرد عملی این استراتژی‌ها، اجازه دهید دو مطالعه موردی از صنایع مختلف را بررسی کنیم و تلاش‌های موفق در باز کردن پتانسیل‌های صرفه‌جویی انرژی در مبدل‌های حرارتی پوسته و لوله را برجسته کنیم.

مطالعه موردی 1: کارخانه فرآوری شیمیایی

یک کارخانه فرآوری شیمیایی یک برنامه جامع بهینه سازی مبدل حرارتی را برای رسیدگی به ناکارآمدی در فرآیندهای تولید خود اجرا کرد. شامل:



    • ارتقاء مواد: کارخانه لوله‌های مبدل حرارتی را به یک آلیاژ مقاوم در برابر خوردگی ارتقا داد و طول عمر تجهیزات را افزایش داد و دفعات خرابی مربوط به تعمیر و نگهداری را به حداقل رساند.

    • شبیه‌سازی جریان: شبیه‌سازی‌های دینامیک سیالات محاسباتی (CFD) برای تحلیل الگوهای جریان سیال در مبدل حرارتی مورد استفاده قرار گرفت. این امر منجر به طراحی مجدد بافل‌های داخلی، افزایش تلاطم و بهبود راندمان انتقال حرارت شد.

    • کنترل‌های دما: نصب کنترل‌های پیشرفته دما، امکان تنظیمات دقیق را بر اساس شرایط فرآیند در زمان واقعی فراهم می‌کند. این نه تنها مصرف انرژی را بهینه کرد، بلکه به بهبود کیفیت محصول نیز کمک کرد.

این کارخانه کاهش 15 درصدی در مصرف انرژی مربوط به فرآیندهای تبادل حرارتی را گزارش داد که منجر به صرفه جویی قابل توجهی در هزینه و عملیات تولید پایدارتر شد.

مطالعه موردی 2: تاسیسات تولید برق

یک مرکز تولید برق به دنبال افزایش کارایی کندانسورهای بخار خود، اجزای حیاتی در فرآیند تبدیل انرژی بود.این روش ها شامل :



    • افزایش سطح: برای افزایش سطح انتقال حرارت، پره هایی به لوله های کندانسور اضافه شد. این افزایش باعث اتلاف حرارت بیشتر و بهبود راندمان حرارتی کلی می شود.

    • کاهش رویکرد دما: تسهیلات اقداماتی را برای کاهش رویکرد دما در کندانسور، کاهش اختلاف بین دمای بخار و آب خنک‌کننده اجرا کرد. این بهینه سازی به طور قابل توجهی اثربخشی انتقال حرارت را افزایش داد.

    • سیستم‌های جریان متغیر: با معرفی سیستم‌ها و کنترل‌های جریان متغیر، این مرکز می‌تواند نرخ جریان آب خنک‌کننده را بر اساس نیازهای واقعی انتقال حرارت تنظیم کند. این انعطاف‌پذیری منجر به صرفه‌جویی در مصرف انرژی در دوره‌های کاهش تقاضای بخار شد.

در نتیجه این ابتکارات، تأسیسات تولید برق کاهش 20 درصدی در مصرف برق کمکی را گزارش کرد که به افزایش توان خالص خروجی و بهبود راندمان کلی نیروگاه منجر شد.

صرفه جویی انرژی در مبدل های حرارتی پوسته و لوله - اکسرژی

جهت گیری ها و چالش های آینده

در حالی که گام های مهمی در بهینه سازی صرفه جویی در انرژی در مبدل های حرارتی پوسته و لوله برداشته شده است، تحقیقات و توسعه مداوم برای کشف مرزهای جدید ادامه دارد. جهت های آینده عبارتند از:

1. مواد و پوشش های پیشرفته

کاوش مداوم مواد با رسانایی حرارتی و مقاومت در برابر خوردگی افزایش یافته است. علاوه بر این، توسعه پوشش‌های پیشرفته برای کاهش مشکلات رسوب‌گذاری و رسوب‌گذاری به صرفه‌جویی پایدار در انرژی کمک می‌کند.

2. نوآوری در طراحی مبدل حرارتی

پیشرفت‌ها در طراحی مبدل‌های حرارتی، از جمله هندسه‌ها و پیکربندی‌های جدید، با هدف بهبود بیشتر راندمان انتقال حرارت است. این ممکن است شامل ترکیب فن آوری های تولید افزودنی برای طرح های سخت و سفارشی شود.

3. هوش مصنوعی و ادغام یادگیری ماشین

ادغام الگوریتم‌های هوش مصنوعی (AI) و یادگیری ماشین (ML) در عملیات مبدل حرارتی نویدبخش تجزیه و تحلیل پیش‌بینی‌کننده، تشخیص خطا و کنترل تطبیقی است. این فناوری ها می توانند عملکرد سیستم را بر اساس اطلاعات تاریخی و شرایط بهینه کنند.

4. تولید مواد با انرژی کارآمد

تحقیق در مورد روش های پایدار و کم مصرف برای تولید مواد مبدل حرارتی احتمالاً برجسته خواهد شد. تأثیر زیست محیطی تولید مواد یک ملاحظات اساسی برای صنایع متعهد به پایداری کل نگر است.

5. استانداردها و مقررات جهانی

ایجاد و رعایت استانداردها و مقررات جهانی برای کارایی مبدل حرارتی نقش مهمی ایفا خواهد کرد. دولت‌ها و ارگان‌های صنعتی احتمالاً دستورالعمل‌های سخت‌گیرانه‌تری را برای تشویق پذیرش فناوری‌های کارآمد در مصرف انرژی اجرا می‌کنند.

6. همکاری بین صنعت

کار کردن بین بین صنایع و مؤسسات تحقیقاتی به اشتراک گذاری دانش و توسعه بهترین شیوه ها کمک می کند. همکاری بین صنعتی می تواند به راه حل های نوآورانه ای منجر شود که به چالش های رایج مربوط به صرفه جویی در انرژی در مبدل های حرارتی می پردازد.

با وجود این مسیرهای مثبت، چالش ها همچنان ادامه دارد. ملاحظات هزینه، نیاز به آموزش نیروی کار ماهر و پیچیدگی های مرتبط با یکپارچه سازی فناوری های پیشرفته همچنان موانعی هستند که صنایع باید برای باز کردن طیف کامل پتانسیل های صرفه جویی انرژی بر آنها غلبه کنند.

نتیجه

پیگیری صرفه جویی در انرژی در مبدل های حرارتی پوسته و لوله صرفاً یک تلاش فنی نیست. این یک ضرورت استراتژیک برای صنایعی است که چالش‌های چشم‌انداز جهانی به سرعت در حال تحول را دنبال می‌کنند.

از آنجایی که صنایع همچنان به پایداری و بهره وری انرژی اولویت می دهند، نقش مبدل های حرارتی پوسته و لوله محوری خواهد بود. با نگاهی به آینده، تعهد به تحقیقات مداوم، شراکت بین صنایع و ادغام فناوری‌های پیشرفته، پتانسیل‌های صرفه‌جویی در انرژی را بیشتر باز می‌کند و آینده‌ای را ایجاد می‌کند که در آن تبادل گرمای کارآمد مترادف با شیوه‌های صنعتی مسئولانه و پایدار است.
