مبدل حرارتی فین‌تیوب یک تجهیز مهندسی پیشرفته برای افزایش نرخ انتقال حرارت در سیستم‌هایی است که یکی از جریان‌ها هوا، گاز یا سیال کم‌چگال باشد. در چنین شرایطی، به دلیل ضریب انتقال حرارت پایین در سمت گاز، استفاده از لوله های فین دار ضرورت پیدا می‌کند؛ زیرا فین‌ها سطح مؤثر انتقال حرارت را چندین برابر کرده و مقاومت حرارتی سمت گاز را تا حد زیادی کاهش می‌دهند.



این مبدل حرارتی با قرار گرفتن مجموعه‌ای از لوله‌های فلزی فین‌دار در یک فریم یا کویل، قادرند میزان زیادی انرژی حرارتی را در کمترین فضا و با بالاترین بازده جابه‌جا کنند. همین ویژگی، آن‌ها را به یکی از مهم‌ترین تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاهی، تهویه صنعتی، تولید انرژی و فرآیندهای بازیافت حرارت تبدیل کرده است.

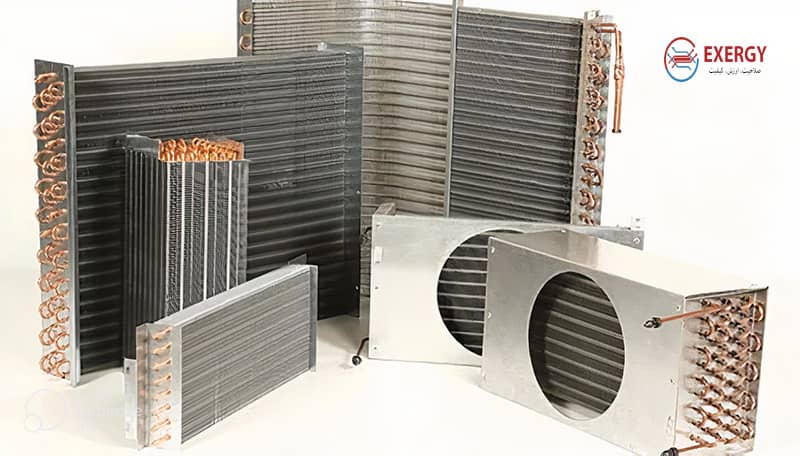

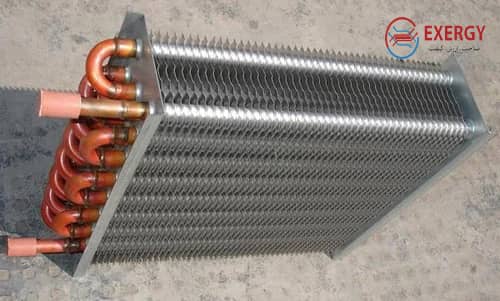

مبدل حرارتی فین تیوب 3






چرا استفاده از فین‌تیوب ضروری است؟



در سیستم‌هایی که فرآیند انتقال حرارت بین سیال مایع و گاز انجام می‌شود، معمولاً راندمان حرارتی سمت گاز به‌مراتب پایین‌تر است. دلیل اصلی این موضوع، ضریب انتقال حرارت جابه‌جایی بسیار کمتر گازها نسبت به مایعات است.



این چالش به‌طور ویژه در تجهیزاتی مثل کندانسور هوایی دیده می‌شود؛ جایی که هوا به‌عنوان سیال خنک کننده نقش اصلی را دارد و بدون افزایش سطح انتقال حرارت، دستیابی به ظرفیت حرارتی موردنیاز عملاً ممکن نیست.



مبدل‌های فین‌تیوب با افزودن پره‌های فلزی به سطح لوله‌ها، این ضعف ذاتی سمت گاز را جبران کرده و باعث:

  • افزایش سطح تماس حرارتی تا بیش از ۱۰ برابر

  • بهبود چشمگیر راندمان انتقال حرارت در کندانسورهای هوایی

  • کاهش مصرف انرژی فن‌ها و کمپرسورها

  • کاهش ابعاد، وزن و هزینه کلی تجهیز

  • بهینه‌سازی افت فشار هوا و افزایش سرعت مؤثر جریان

می‌شوند.



به همین دلیل، در تجهیزاتی مانند کندانسورهای هوایی صنایع برودتی، تهویه مطبوع و نیروگاهی، استفاده از فین‌تیوب یک الزام مهندسی و فنی محسوب می‌شود، نه صرفاً یک انتخاب اقتصادی یا طراحی اختیاری.



مبدل حرارتی فین تیوب 1






 جنس لوله و فین



جزءجنس رایجکاربرد
لولهفولاد کربنیبویلر و HRSG
لولهاستنلس 304/316صنایع غذایی و شیمیایی
فینآلومینیومسبک، اقتصادی
فینمسهدایت بالا، چیلر
لوله/فیناینکونلدما و خورندگی بالا



 استفاده از آلومینیوم در گازهای خورنده باعث خوردگی سریع می‌شود.






ساختار فنی مبدل حرارتی فین تیوب



مبدل حرارتی فین‌تیوب از چند بخش اساسی تشکیل شده است که عملکرد پایدار و راندمان بالای آن را تضمین می‌کنند. این ساختار به‌طور گسترده در تجهیزاتی مانند اواپراتور صنعتی مورد استفاده قرار می‌گیرد؛ جایی که انتقال حرارت مؤثر بین سیال فرآیندی و هوا یا گاز محیط نقش حیاتی دارد.

این مبدل شامل چند بخش اساسی است که عملکرد آن را تضمین می‌کنند:





1. لوله‌ها (Tube)

لوله‌ها مسیر اصلی عبور سیال فرآیندی هستند. ویژگی‌های کلیدی:

  • جنس: فولاد، استنلس استیل، مس، آلیاژ نیکل

  • قطر: ۱۲.۷ تا ۲۵.۴ میلی‌متر

  • ضخامت: ۱ تا ۲.۵ میلی‌متر

  • قابلیت تحمل فشار و دماهای بالا

انتخاب جنس لوله باید بر اساس نوع سیال، خوردگی، دما و فشار صورت گیرد.

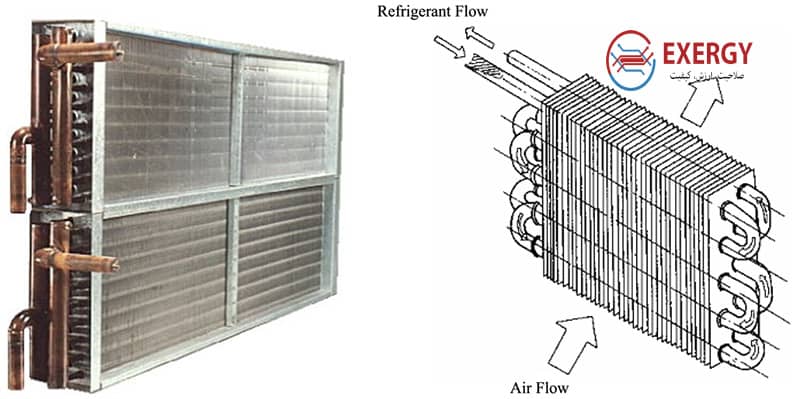

عملکرد مبدل فین تیوب






2. فین‌ها (Fin)



فین‌ها وظیفه افزایش سطح انتقال حرارت را بر عهده دارند. نکات مهم:

  • جنس متداول: آلومینیوم، مس، استنلس

  • ارتفاع: ۸ تا ۲۰ میلی‌متر

  • ضخامت: ۰.۲۵ تا ۰.۴ میلی‌متر

  • گام فین (FPI): بین ۸ تا ۱۶





انواع اتصال فین به لوله



  • L-Foot → اقتصادی

  • LL-Foot → چسبندگی بهتر

  • G-Foot → مناسب سیکل حرارتی

  • Extruded → عملکرد عالی تا دماهای بالا

  • Welded → مناسب گازهای خورنده، دماهای شدید



هر روش اتصال فین به لوله، برای شرایط عملیاتی مشخصی طراحی شده است و انتخاب نادرست آن می‌تواند منجر به جدا شدن فین‌ها، افزایش مقاومت حرارتی و افت محسوس راندمان انتقال حرارت شود.
این موضوع به‌ویژه در تجهیزاتی مانند مبدل حرارتی خنک کن روغن اهمیت بالایی دارد؛ زیرا وجود دماهای بالا، ویسکوزیته زیاد روغن و سیکل‌های حرارتی مداوم، اتصال مکانیکی و حرارتی مناسب بین فین و لوله را به یک الزام مهندسی تبدیل می‌کند.






3. هدر و مانیفولد (Header/Manifold)



وظیفه اصلی هدر و مانیفولد، توزیع یکنواخت جریان سیال در لوله‌ها و جمع‌آوری صحیح آن پس از تبادل حرارت است. عملکرد مناسب این بخش، نقش کلیدی در پایداری حرارتی و مکانیکی مبدل دارد.



در صورت طراحی نادرست هدر، به‌ویژه در تجهیزاتی مانند مبدل حرارتی دو لوله ای، مشکلات زیر ممکن است رخ دهد:



  • ایجاد نقاط داغ (Hot Spot) به دلیل توزیع نامتعادل جریان

  • کاهش راندمان کلی انتقال حرارت

  • افزایش احتمال شکست لوله‌ها در اثر تمرکز تنش

  • تشدید تنش‌های حرارتی و مکانیکی در نواحی اتصال



در مبدل‌های دولوله‌ای، اگرچه ساختار نسبتاً ساده‌تری نسبت به مبدل‌های پوسته‌ولوله یا فین‌تیوب دارند، اما طراحی دقیق ورودی و خروجی سیال همچنان برای جلوگیری از ناپایداری جریان و افزایش عمر تجهیز ضروری است.






4. فریم و بدنه (Frame & Casing)



فریم و بدنه، وظیفه تحمل وزن مبدل، ارتعاشات ناشی از جریان سیال، انبساط و انقباض حرارتی و شرایط محیطی را بر عهده دارند. طراحی صحیح این بخش تأثیر مستقیمی بر ایمنی، دوام و قابلیت بهره‌برداری تجهیز دارد.



در تجهیزاتی مانند مبدل حرارتی صفحه ای، فریم علاوه بر نقش سازه‌ای، وظیفه نگهداری و فشرده‌سازی صفحات را نیز بر عهده دارد و هرگونه ضعف در طراحی آن می‌تواند منجر به نشتی، عدم آب‌بندی مناسب و افت راندمان شود.



طراحی فریم و بدنه باید به‌گونه‌ای باشد که:

  • امکان دسترسی آسان برای تعمیرات، سرویس و تعویض قطعات را فراهم کند

  • با تغییرات دمایی و انبساط حرارتی صفحات یا اجزا سازگار باشد

  • مقاومت مکانیکی کافی در برابر فشار کاری و بارهای دینامیکی داشته باشد

در مبدل های صفحه ای، انتخاب جنس فریم (فولاد کربنی، استنلس استیل یا پوشش‌دار) و طراحی صحیح اتصالات، نقش مهمی در افزایش طول عمر و حفظ آب‌بندی سیستم ایفا می‌کند.






روش اتصال فین به لوله



نوع فینویژگی‌هاکاربرد صنعتی
L-Footارزان، سادهHVAC، دما پایین
LL-Footچسبندگی بهترصنایع متوسط
G-Footمقاومت حرارتیسیکل‌های حرارتی
Extrudedیکنواخت، راندمان بالاپتروشیمی، Air Cooler
Weldedدما و خورندگی بالاشرایط extreme



Insight صنعتی: انتخاب غلط اتصال فین باعث کاهش راندمان و عمر تجهیز می‌شود.






مکانیزم عملکرد مبدل حرارتی فین تیوب



فرآیند عملکرد مبدل حرارتی فین‌تیوب به‌صورت زیر انجام می‌شود:

  • سیال گرم از داخل لوله‌ها عبور می‌کند.

  • جریان هوا یا گاز سرد از بیرون لوله‌ها عبور داده می‌شود.

  • فین‌ها با افزایش قابل‌توجه سطح انتقال حرارت، انرژی حرارتی را از دیواره لوله‌ها به جریان هوا منتقل می‌کنند.

  • دما در سمت گاز با سرعت بیشتری کاهش یافته و فرآیند خنک‌کاری مؤثر انجام می‌شود.

این سازوکار، امکان انتقال انرژی حرارتی بسیار بالا در حجم و فضای محدود را فراهم می‌کند؛ مزیتی که فین‌تیوب‌ها را برای کاربردهایی با سیال گازی ایده‌آل می‌سازد.

در مقابل، در تجهیزاتی مانند مبدل حرارتی صفحه ای واشردار، مکانیزم انتقال حرارت مبتنی بر جریان متقابل دو سیال مایع در کانال‌های باریک بین صفحات است و افزایش راندمان از طریق ایجاد اغتشاش جریان و سطح تماس بالا حاصل می‌شود، نه استفاده از فین و تماس با هوا.

به همین دلیل، فین‌تیوب‌ها برای انتقال حرارت بین مایع و گاز (مانند هوا) انتخاب می‌شوند، در حالی که مبدل‌های واشردار گزینه‌ای ایده‌آل برای انتقال حرارت مایع-مایع با راندمان بسیار بالا هستند.

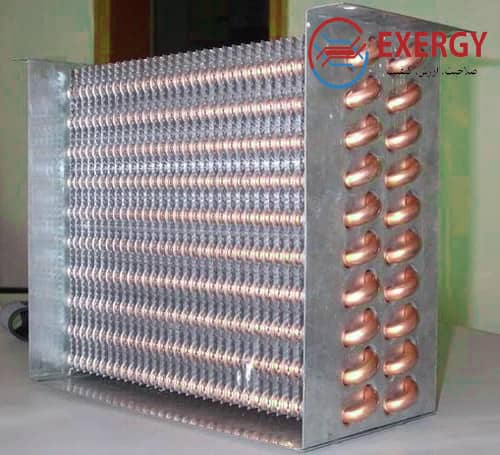

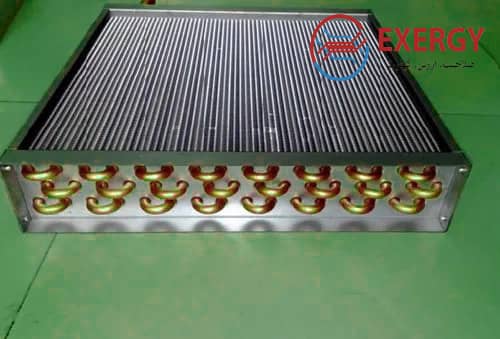

فین تیوب






کاربرد های صنعتی مبدل فین تیوب



به دلیل راندمان حرارتی بالا، سطح انتقال حرارت گسترده و سازگاری مناسب با سیال‌های گازی، مبدل‌های فین‌تیوب در طیف وسیعی از صنایع کاربرد دارند، از جمله:

  • سیستم‌های تهویه صنعتی و HVAC

  • بویلرها، کوره‌ها و دودکش‌ها

  • سیستم‌های بازیافت و ریکاوری حرارت

  • سیستم‌های خنک‌کننده هوایی (Air Cooler)

  • صنایع پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها

  • صنایع شیمیایی و غذایی

  • یخچال‌های صنعتی، سردخانه‌ها و چیلرها



در تمام این کاربردها، مبدل فین‌تیوب نقش کلیدی در کنترل دما، افزایش راندمان انرژی و کاهش ابعاد تجهیزات ایفا می‌کند.

در مقابل، تجهیزاتی مانند مبدل حرارتی لوله مارپیچ معمولاً در کاربردهایی با فضای نصب محدود، جریان‌های مایع با دبی بالا یا نیاز به اغتشاش بیشتر جریان مورد استفاده قرار می‌گیرند و بیشتر برای انتقال حرارت مایع–مایع یا مایع–بخار مناسب هستند.

به همین دلیل، انتخاب بین مبدل فین‌تیوب و لوله مارپیچ کاملاً به نوع سیال، محدودیت فضا، شرایط عملیاتی و هدف فرآیند بستگی دارد.






مزایای استفاده از مبدل حرارتی فین تیوب



مبدل‌های حرارتی فین تیوب به دلیل طراحی مهندسی‌شده و سازگاری بالا با شرایط عملیاتی سخت، یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف محسوب می‌شوند. استفاده از فین‌ها روی سطح لوله‌ها باعث افزایش چشمگیر سطح تبادل حرارتی شده و ضعف ذاتی انتقال حرارت در سمت گاز یا هوا را به‌طور مؤثر جبران می‌کند.



مهم‌ترین مزایای مبدل حرارتی فین‌تیوب عبارت‌اند از:

  • افزایش راندمان حرارتی تا چند برابر نسبت به لوله‌های ساده

  • کاهش مصرف انرژی و بهینه‌سازی هزینه‌های عملیاتی سیستم

  • طراحی جمع‌وجور و وزن پایین در مقایسه با بسیاری از مبدل‌های سنتی

  • طول عمر بالا و مقاومت مناسب در شرایط کاری پیوسته

  • قابلیت کار در دماهای بالا و محیط‌های صنعتی سخت

  • عملکرد پایدار در برابر نوسانات دما و جریان

  • نگهداری ساده‌تر نسبت به مبدل های پوسته و لوله



در کاربردهایی که انتقال حرارت بین سیال و هوا، گاز یا دود انجام می‌شود، مبدل فین‌تیوب به‌عنوان یک راه‌حل استاندارد صنعتی شناخته می‌شود و در تجهیزاتی مانند ایرکولرها، کندانسورها، اواپراتورها و سیستم‌های بازیافت حرارت نقش کلیدی دارد.

در مقابل، تجهیزاتی مانند مبدل حرارتی الکتریکی که انرژی حرارتی را مستقیماً از طریق المنت‌های الکتریکی تأمین می‌کنند، بیشتر در کاربردهای کنترل دقیق دما، ظرفیت‌های محدود یا فضاهای بدون منبع حرارتی سیال مورد استفاده قرار می‌گیرند. با این حال، از نظر راندمان انرژی در ظرفیت‌های بالا و کاربردهای صنعتی سنگین، مبدل‌های فین‌تیوب معمولاً گزینه‌ای اقتصادی‌تر و پایدارتر محسوب می‌شوند.

در مجموع، مبدل حرارتی فین‌تیوب به دلیل راندمان بالا، انعطاف‌پذیری در طراحی، عملکرد مطمئن و گستره وسیع کاربرد، یکی از مهم‌ترین و پرکاربردترین تجهیزات انتقال حرارت در صنایع مدرن به‌شمار می‌رود و انتخابی ایده‌آل برای فرآیندهایی است که با هوا، گاز و دود سر و کار دارند.






 پارامترهای کلیدی طراحی مبدل فین تیوب





محاسبه بار حرارتی (Heat Duty)



بار مبدل حرارتی فین تیوب



  • m: دبی جرمی سیال

  • Cp: ظرفیت حرارتی سیال

  • ΔT: اختلاف دما

Insight صنعتی: اشتباه در Cp یا ΔT باعث انتخاب مبدل بزرگ یا ناکارآمد می‌شود. برای گازها Cp با دما تغییر می‌کند و باید دقیق محاسبه شود.






اختلاف دمای میانگین لگاریتمی (LMTD)



مبدل حرارتی فین تیوب



  • ΔT1 و ΔT2: اختلاف دمای ابتدا و انتهای جریان‌ها

Best Practice: ΔT پایین‌تر از ۱۵°C اقتصادی نیست و باید نوع مبدل دیگری انتخاب شود.






ضریب کلی انتقال حرارت (U-factor)



بار مبدل حرارتی فین تیوب



  • h_i/h_o: ضریب انتقال حرارت سمت داخلی و خارجی

  • R_w: مقاومت حرارتی دیواره لوله

  • η_f: راندمان فین

Insight صنعتی: سمت گاز معمولاً ضعیف‌ترین مقاومت حرارتی است؛ تقویت فین‌ها اثر مستقیم روی U دارد.






 سطح انتقال حرارت (Heat Transfer Area)



مبدل حرارتی فین تیوب

  • شامل سطح لوله + سطح مؤثر فین

  • در فین‌تیوب، بیش از ۹۰٪ انتقال حرارت توسط فین‌ها انجام می‌شود

Critical Design Note: اگر راندمان فین کم باشد، افزایش تعداد فین بی‌اثر است.






 انتخاب فین و ویژگی‌های فیزیکی





 ارتفاع فین (Fin Height)



  • ۸–۱۲ mm: سبک و اقتصادی

  • ۱۲–۱۸ mm: استاندارد صنعتی

  • ۱۸ mm: راندمان انتهای فین کم، افت فشار بالا





 ضخامت فین (Fin Thickness)



  • ۰.۲۵–۰.۴۰ mm

  • ضخامت زیاد → مقاومت حرارتی کمتر، وزن و هزینه بیشتر

  • ضخامت کم → حساس به خوردگی





 گام فین (FPI)



  • ۸–۱۰ FPI: مناسب محیط‌های آلوده

  • ۱۰–۱۲ FPI: رایج صنعتی

  • ۱۴–۱۶ FPI: راندمان بالا، فولینگ سریع

Industry-Pro Tip: FPI بیش از ۱۲ در محیط‌های گرد و خاکی باعث گرفتگی سریع می‌شود.






آرایش لوله ها (Tube Arrangement)



آرایشمزایامعایب
Staggeredراندمان بالاافت فشار بیشتر
Inlineافت فشار کمترراندمان پایین‌تر



Critical Design Note: در گازهای آلوده Inline و در هوای تمیز Staggered توصیه می‌شود.






 راندمان فین (Fin Efficiency)



بار مبدل فین تیوب

  • h: ضریب انتقال حرارت سمت گاز

  • k: هدایت حرارتی فین

  • t: ضخامت فین

  • L: طول فین

Insight صنعتی: راندمان فین کمتر از ۰.۷، افزایش سطح فین بی‌اثر است.






 افت فشار و طراحی جریان هوا



  • افت فشار بیش از حد → مصرف انرژی فن بالا

  • افت فشار کم → راندمان کمتر

 در صنایع پتروشیمی و نیروگاهی، افت فشار بهینه معمولاً بین ۱۰۰–۲۵۰ پاسکال است.



مبدل فین تیوب






 اشتباهات رایج در طراحی فین تیوب



  • FPI زیاد برای محیط‌های آلوده

  • قطر لوله نامناسب → گرفتگی یا راندمان پایین

  • انتخاب جنس نادرست برای سیال خورنده

  • طراحی غلط هدر → Hot Spot و لرزش

  • استفاده از L-Foot در دماهای بالا

نظر صنعتی: بیشترین خرابی‌ها به دلیل انتخاب غلط جنس فین و طراحی هدر است.

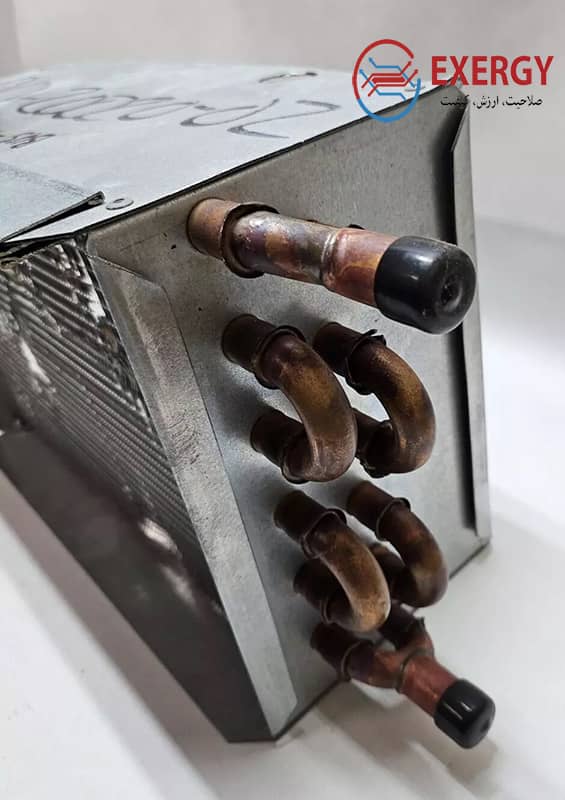

مبدل حرارتی فین تیوب -نمونه






 مثال عددی طراحی یک مبدل فین تیوب در صنعت



پروژه: بازیافت حرارت دود خروجی یک کوره صنعتی

  • جریان گاز: ۵۰,۰۰۰ m³/h

  • دمای ورودی گاز: ۳۵۰°C

  • دمای خروجی گاز: ۱۸۰°C

  • جریان آب خنک‌کن: ۳۰۰ m³/h

۱. محاسبه بار حرارتی (Heat Duty):



بار محاسباتی فین تیوب



🔹 Insight صنعتی: همیشه U واقعی شامل راندمان فین و مقاومت رسوب در نظر گرفته شود تا مبدل واقعی با راندمان عملیاتی بالا طراحی شود.






 انتخاب فین و پارامترهای هندسی



پارامترمقدار استانداردنکتهٔ مهندسی
نوع فینExtrudedمقاومت حرارتی بالا، راندمان واقعی نزدیک به ۹۵٪
ارتفاع فین۱۵ mmتعادل میان راندمان و افت فشار
FPI۱۰جلوگیری از فولینگ سریع و افت فشار بالا
آرایش لولهStaggeredافزایش راندمان در جریان گاز تمیز



Best Practice: در گازهای حاوی ذرات معلق، FPI کمتر و آرایش Inline پیشنهاد می‌شود.






جنس لوله و فین



جزءجنس رایجکاربرد مهندسی
لولهفولاد کربنیبویلر، HRSG
لولهاستنلس 304/316صنایع شیمیایی و غذایی
فینآلومینیومسبک و اقتصادی
فینمسهدایت حرارتی بالا، چیلر و HVAC
لوله/فینInconelمحیط‌های دما و خورندگی شدید



Insight صنعتی: انتخاب جنس نامناسب باعث خوردگی سریع، کاهش عمر و افت راندمان می‌شود.






روش اتصال فین به لوله و اثر آن بر عملکرد



روشویژگی‌هاکاربرد صنعتی
L-Footاقتصادی، سادهHVAC و دما پایین
LL-Footچسبندگی بهترواحدهای متوسط صنعتی
G-Footتحمل حرارتی بالاسیکل‌های دمایی متغیر
Extrudedراندمان بالا، یکپارچهپتروشیمی، Air Cooler
Weldedدما و خورندگی بسیار بالاکوره‌ها و فرآیندهای extreme



🔹 Critical Design Note: اتصال فین، بیشترین تأثیر را بر راندمان واقعی و طول عمر مبدل دارد.






 آرایش لوله ها و تأثیر آن بر جریان و افت فشار



آرایشمزایامعایب
Staggeredراندمان حرارتی بالاافت فشار بیشتر
Inlineافت فشار کمترراندمان پایین‌تر



Insight مهندسی: برای جریان‌های گاز آلوده Inline و برای هوای تمیز Staggered بهترین عملکرد را دارد.






 راندمان فین (Fin Efficiency)



مبدل فین تیوب



  • h: ضریب انتقال حرارت بیرونی

  • k: هدایت حرارتی فین

  • t: ضخامت فین

  • L: طول فین

🔹 Insight صنعتی: راندمان فین کمتر از ۰.۷، افزایش سطح فین بی‌اثر است.






 افت فشار (Pressure Drop) و تعادل با راندمان



  • افت فشار زیاد → افزایش مصرف انرژی فن

  • افت فشار کم → کاهش راندمان حرارتی

Best Practice: در واحدهای صنعتی، افت فشار بهینه حدود ۱۰۰–۲۵۰ پاسکال است.






 اشتباهات رایج طراحی و نصب



  • FPI بیش از حد در گازهای آلوده → فولینگ سریع

  • قطر لوله نامناسب → گرفتگی یا راندمان پایین

  • جنس فین یا لوله اشتباه → خوردگی سریع

  • طراحی غلط هدر → جریان نامتقارن و Hot Spot

  • استفاده از L-Foot در دماهای بالا



Insight مهندسی: بیشترین خطر توقف خط مربوط به طراحی هدر و اتصال فین است، نه محاسبات حرارتی.

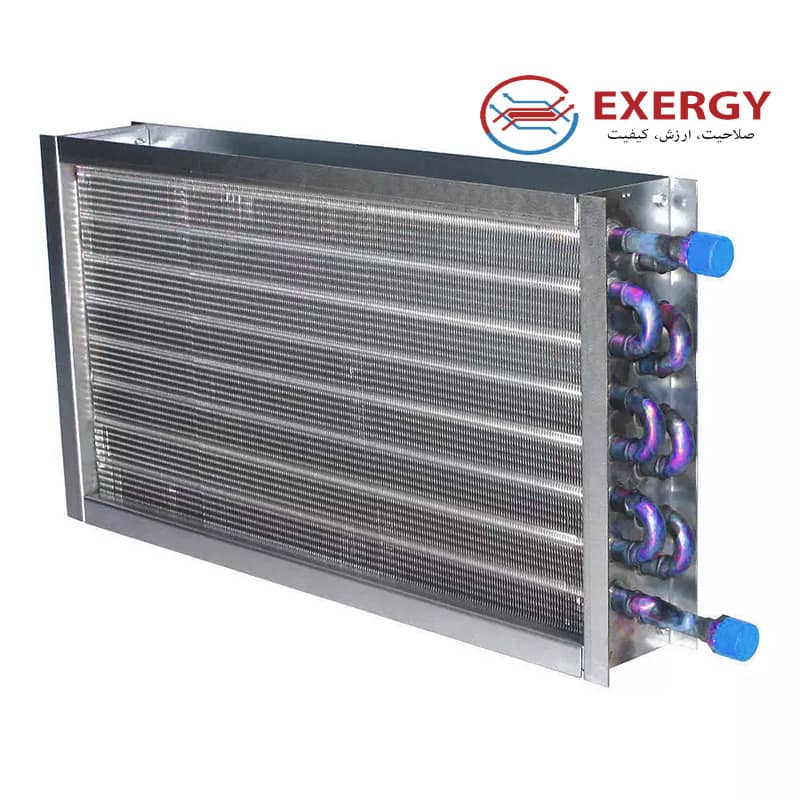

ساخت مبدل فین تیوب 4






 سوالات مهندسی مبدل حرارتی فین تیوب FAQ





 حداکثر اختلاف دمای مجاز بین سیال‌ها در مبدل فین تیوب چیست؟

✅ پاسخ:

در طراحی صنعتی، ΔT بین سیال‌ها معمولاً ≤ ۵۰°C است.
اگر ΔT بیشتر باشد، تنش حرارتی روی تیوب‌ها افزایش می‌یابد و احتمال تابیدگی و نشتی بالا می‌رود.
تجربه عملی: در موارد شدید می‌توان از مبدل حرارتی پوسته و لوله برای مدیریت ΔT بالا استفاده کرد.





 بهترین نوع فین برای مبدل فین تیوب در جریان گاز چیست؟

✅ پاسخ:

Extruded یا Welded توصیه می‌شود، ارتفاع ۱۵ mm و FPI حدود ۱۰.
مزیت: افزایش سطح انتقال حرارت بدون افت فشار شدید.
اگر شرایط فشار و دمای بالا باشد، می‌توان از مبدل حرارتی لوله ای برای بررسی اولیه راندمان استفاده کرد.





حداقل طول لوله در فین تیوب برای جلوگیری از Backflow چقدر است؟

✅ پاسخ:

معمولاً ≥ ۵D قطر لوله.
کمتر از این باعث جریان ناهمسان و Hot Spot می‌شود.
در کاربرد بخار، برای اطمینان از انتقال کامل انرژی حرارتی، بررسی با مبدل حرارتی بخار ضروری است.





حداقل قطر پوسته برای جریان یکنواخت در فین تیوب چقدر است؟

✅ پاسخ:

حداقل ۵–۱۰ برابر قطر تیوب.
پوسته کوچک → جریان چرخشی و Dead Zone.
در پروژه‌های صنعتی، برای مقایسه و اعتبارسنجی، گاهی به مبدل حرارتی پوسته و لوله مراجعه می‌کنند.





 حداکثر سرعت جریان گاز روی فین ها چقدر باشد؟

✅ پاسخ:

۲–۳ m/s برای آب و ۱۰–۱۵ m/s برای گازهای صنعتی.
سرعت بالا → Erosion-Corrosion و کاهش عمر تیوب‌ها.
در کاربردهای بخار خشک، سرعت پیشنهادی با محاسبات مبدل حرارتی بخار بررسی می‌شود.





اثر FPI زیاد روی راندمان فین تیوب چیست؟

✅ پاسخ:

FPI بالا → سطح تماس بیشتر ولی رسوب و گرفتگی سریع.
تجربه صنعتی: FPI بیش از ۱۲–۱۴ برای گاز آلوده توصیه نمی‌شود.
برای مقایسه، مبدل حرارتی جوشی بدون فین چنین مشکلی ندارد ولی راندمان پایین است.





Floating Head در فین تیوب چه کاربردی دارد؟

✅ پاسخ:

برای مدیریت ΔT بالا و اختلاف انبساط طولی.
عدم استفاده → تنش حرارتی و تابیدگی تیوب‌ها.
در طراحی پیچیده‌تر، مبدل حرارتی پوسته و لوله ممکن است جایگزین یا مکمل شود.





حداقل فاصله لوله ها (Tube Pitch) در فین تیوب چقدر باشد؟

✅ پاسخ:

  • Inline: ۱.۲–۱.۵D

  • Staggered: ۱.۰–۱.۲D
    کم → افت فشار زیاد، زیاد → کاهش انتقال حرارت.
    مقایسه عملی: مبدل حرارتی لوله‌ای و پوسته و لوله برای چنین محدودیتی کمتر حساس هستند.





حداکثر دمای کاری فین تیوب چیست؟

✅ پاسخ:

فین آلومینیومی ≤ ۲۵۰–۳۰۰°C، Extruded تا ۳۵۰°C.
در موارد بالاتر، برای محاسبه اولیه از مبدل حرارتی بخار استفاده می‌شود.





کنترل رسوب و Fouling چگونه انجام می‌شود؟

✅ پاسخ:

  • سرعت کافی جریان

  • انتخاب FPI مناسب

  • دسترسی به تیوب‌ها برای تمیزکاری
    تجربه عملی: عدم کنترل → کاهش U و افت فشار، گاهی مقایسه با پوسته و لوله کمک به اعتبارسنجی می‌کند.





حداکثر طول یک Bundle فین تیوب چقدر است؟

✅ پاسخ:

۶–۹ m برای فولاد معمولی.
بیشتر → Floating Head یا Expansion Joint الزامی.
در طراحی‌های صنعتی، برای بررسی مقایسه‌ای، مبدل حرارتی لوله ای یا پوسته و لوله در نظر گرفته می‌شوند.





اثر آرایش لوله‌ها روی راندمان چیست؟

✅ پاسخ:

Staggered → راندمان حرارتی بالاتر ولی افت فشار بیشتر.
Inline → افت فشار کمتر، راندمان پایین‌تر.
در پروژه‌های بخار و آب داغ، ترکیب این آرایش‌ها در مبدل حرارتی بخار تست می‌شود.





 جنس تیوب و فین چگونه انتخاب می شود؟

✅ پاسخ:

تیوب: فولاد، استنلس یا آلیاژ نیکل
فین: آلومینیوم یا مس
انتخاب اشتباه → خوردگی سریع و کاهش عمر
برای مقایسه و بررسی اقتصادی، گاهی مبدل حرارتی لوله‌ای با جنس مشابه بررسی می‌شود.





حداقل فاصله بین تیوب ها و پوسته برای جلوگیری از Hot Spot؟

✅ پاسخ:

حداقل ۵–۱۰ قطر تیوب.
کم → جریان چرخشی و تمرکز حرارت.
در طراحی صنعتی، مقایسه با مبدل حرارتی پوسته و لوله به تصمیم‌گیری کمک می‌کند.





حداکثر افت فشار مجاز در فین تیوب چیست؟

✅ پاسخ:

۰.۳–۰.۵ bar برای گاز صنعتی
افت بیش از این → نیاز به پمپ یا فن قوی‌تر
مقایسه با مبدل حرارتی لوله‌ای نشان می‌دهد افت فشار کمتر و نگهداری آسان‌تر است.





 نگهداری تیوب ها و فین ها چگونه انجام شود؟

✅ پاسخ:

  • بازدید دوره‌ای سالانه

  • تمیزکاری رسوب‌ها و ذرات معلق

  • بررسی اتصال فین‌ها و هدر
    عدم نگهداری → کاهش راندمان تا ۳۰٪، مقایسه با پوسته و لوله کمک به برنامه‌ریزی تعمیرات می‌کند.





حداکثر تعداد Pass برای فین تیوب؟

✅ پاسخ:

دو Pass معمولاً کافی، ΔT ≤ ۴۰–۵۰°C
Pass بیشتر → پیچیدگی و افت فشار زیاد
برای محاسبه دقیق انرژی، گاهی مبدل حرارتی بخار به عنوان مرجع استفاده می‌شود.





 اثر جریان نامتقارن روی راندمان فین تیوب چیست؟

✅ پاسخ:

Hot Spot و تنش حرارتی روی تیوب‌ها ایجاد می‌کند
راه حل: طراحی مناسب هدر و Tube Support
مقایسه عملی: مبدل حرارتی پوسته و لوله کمتر حساس است ولی باز هم نیاز به توزیع یکنواخت دارد.





کاربرد Steam Condensing روی فین تیوب چیست؟

✅ پاسخ:

برای بازیافت حرارت بخار، کاهش دمای گاز خروجی
تجربه صنعتی: نیاز به ارتفاع فین مناسب و افت فشار کنترل‌شده
مقایسه: مبدل حرارتی بخار استاندارد ممکن است در برخی پروژه‌ها اقتصادی‌تر باشد.





چه زمانی فین تیوب جایگزین مبدل حرارتی پوسته و لوله می‌شود؟

✅ پاسخ:

  • محدودیت فضا و وزن

  • یک طرف جریان هوا یا گاز باشد

  • ΔT متوسط و فشار متوسط
    تجربه صنعتی: در صورت ΔT یا فشار بالا، مبدل حرارتی پوسته و لوله یا لوله‌ای توصیه می‌شود.










  • فین‌تیوب برای گاز + مایع با محدودیت فضا و افت فشار بهینه بهترین انتخاب است.

  • جنس، نوع فین، FPI، ارتفاع فین، آرایش لوله و طراحی هدر تعیین‌کننده عمر و راندمان واقعی هستند.

  • انتخاب اشتباه → توقف خط، افزایش مصرف انرژی، فولینگ و خرابی زودرس.

  • نگهداری منظم و طراحی بر اساس worst-case scenario توصیه می‌شود.

  • مقایسه با سیستم‌های جایگزین تصمیم نهایی را تحت تأثیر قرار می‌دهد.
