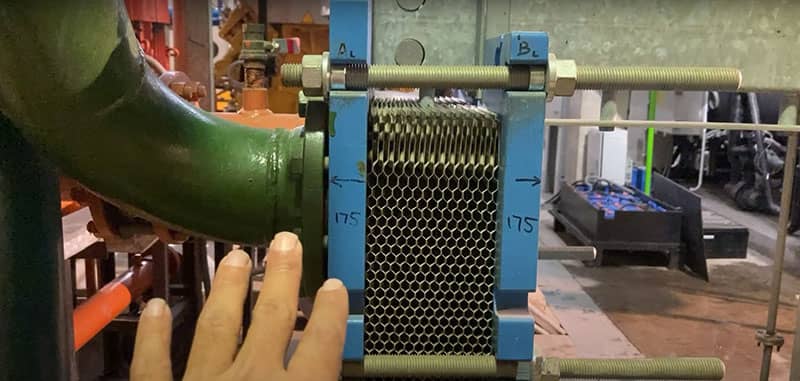

راهنمای جامع نصب مبدل حرارتی صفحه ای در سیستم گرمایشی

معرفی:

سیستم های گرمایشی نقش مهمی در حفظ دمای راحت داخل خانه، به ویژه در فصول سردتر دارند. یکی از اجزای ضروری که کارایی این سیستم ها را افزایش می دهد یک مبدل حرارتی است. مبدل حرارتی گرما را از یک سیال به سیال دیگر بدون تماس مستقیم دو سیال منتقل می کند. در این آموزش، فرآیند گام به گام نصب مبدل حرارتی صفحه ای در سیستم گرمایش را بررسی خواهیم کرد و بینش های ارزشمندی را هم برای حرفه ای ها و هم برای علاقه مندان به این حرفه ارائه می کنیم.

اشتیاق و فداکاری مهندسان جوان در اکسرژی می تواند به تعهد قوی به کیفیت و برتری تبدیل شود. اکسرژی زیر مجموعه ی گروه بزرگ طراحان کالا می باشد.طراحان کالا یک فروشگاه اینترنتی بزرگ است که تا کنون توانسته رضایت دوستان عزیز زیادی جلب کند.

قبل از اقدام به فرآیند نصب، داشتن یک درک اولیه از مبدل های حرارتی ضروری است. آنها انواع مختلفی دارند، از جمله مبدل های حرارتی پوسته و لوله، صفحه ای و لوله پره دار. نوع خاص انتخاب شده به عواملی مانند کاربرد، نوع مایع و در دسترس بودن فضا بستگی دارد. برای این آموزش، ما بر روی یک نوع رایج مورد استفاده در سیستم های گرمایش تمرکز خواهیم کرد: مبدل حرارتی صفحه ای.

مطالعه بیشتر:

استانداردهای ساخت مبدل حرارتی

مبدل حرارتی چیست و چه کاربردی دارد

مبدل حرارتی صفحه ای



II. ملاحضات امنیتی:

هنگام کار با سیستم های گرمایشی و اجزای مرتبط، ایمنی باید اولویت اصلی باشد. قبل از شروع نصب، از اقدامات ایمنی زیر اطمینان حاصل کنید:

  1. منبع تغذیه سیستم گرمایش را خاموش کنید.
  2. اگر سیستم اخیراً در حال اجرا بوده است، اجازه دهید خنک شود.
  3. از تجهیزات حفاظت فردی مناسب (PPE) از جمله دستکش و عینک ایمنی استفاده کنید.

نصب مبدل حرارتی صفحه ای در سیستم گرمایش

III. ابزار و مواد:

لوازم مورد نیاز برای نصب را جمع آوری کنید:

ابزار:

  • آچار لوله
  • آچار قابل تنظیم
  • پیچ گوشتی
  • لوله برش
  • نوار تفلون
  • فشار سنج
  • مرحله
  • با مته های مناسب سوراخ کنید

مواد:

  • مبدل حرارتی صفحه ای
  • لوله و اتصالات
  • لوله کشی (مسی یا PEX)
  • براکت های نصب
  • مواد عایق
  • آداپتورهای رشته ای
  • نوار تفلون

IV. برنامه ریزی نصب:

قبل از نصب فیزیکی مبدل حرارتی، محل قرارگیری را برای بهینه سازی کارایی و دسترسی برنامه ریزی کنید. عواملی مانند جهت جریان سیال گرمایشی، نزدیکی به اجزای سیستم گرمایشی موجود و فضای موجود برای نگهداری را در نظر بگیرید.

V. مراحل نصب:

  • مکان را انتخاب کنید:

مکان مناسبی را برای مبدل حرارتی مشخص کنید و مطمئن شوید که با ملاحظات برنامه ریزی شما همسو است. محل انتخاب شده باید دسترسی آسان برای نگهداری را فراهم کند و به سیستم گرمایشی موجود نزدیک باشد.

  • لوله کشی را آماده کنید:

لوله را برای اتصال مبدل حرارتی به سیستم گرمایش موجود برش دهید و آماده کنید. برای برش های دقیق از کاتر لوله استفاده کنید و برای اطمینان از جریان صاف لبه ها را جدا کنید.

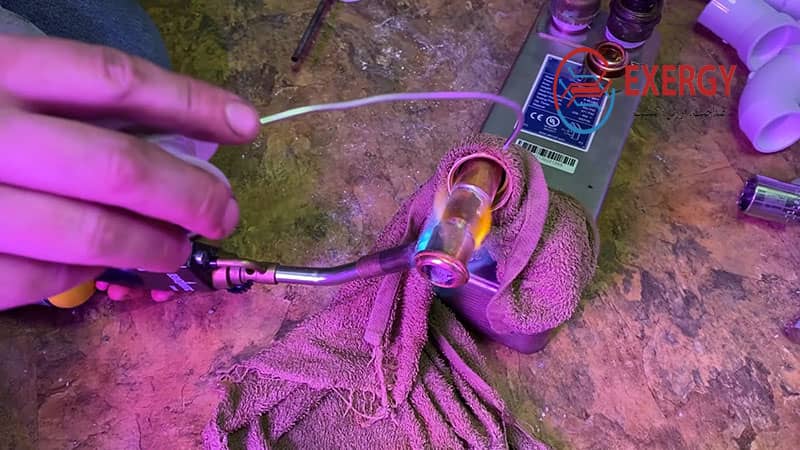

نصب مبدل حرارتی صفحه ای روی سیستم گرمایش

  • براکت های نصب را نصب کنید:

مبدل حرارتی را با استفاده از براکت های ارائه شده به طور ایمن نصب کنید. مطمئن شوید که سطح و پایدار است. این مرحله برای عملکرد طولانی مدت مبدل حرارتی بسیار مهم است.

  • اتصال لوله:

لوله های آماده شده را به درگاه های ورودی و خروجی مبدل حرارتی وصل کنید. از آداپتورهای رزوه ای استفاده کنید و اتصالات را با آچار محکم کنید. برای جلوگیری از نشتی، نوار تفلون را روی نخ ها بمالید.

  • مبدل حرارتی را ایمن کنید:

براکت‌های نصب و اتصالات لوله‌کشی را دوباره بررسی کنید تا مطمئن شوید که همه چیز به طور ایمن بسته شده است. نصب پایدار برای عملکرد مناسب مبدل حرارتی ضروری است.

  • عایق بندی لوله:

لوله های متصل به مبدل حرارتی را با مواد عایق بپیچید تا اتلاف حرارت به حداقل برسد. این امر به ویژه برای سیستم هایی که در آب و هوای سردتر کار می کنند بسیار مهم است.

  • نشتی را بررسی کنید:

سیستم گرمایش را روشن کنید و تمام اتصالات را از نظر نشتی به دقت بررسی کنید. در صورت شناسایی، فوراً اتصالات آسیب دیده را بررسی و سفت کنید.

  • فشار مانیتور:

یک گیج فشار روی لوله ها نصب کنید تا فشار داخل سیستم را کنترل کنید. این تضمین می کند که مبدل حرارتی در محدوده فشار مشخص شده کار می کند.

  • تست سیستم:

به تدریج تنظیمات دما را در سیستم گرمایشی افزایش دهید و عملکرد مبدل حرارتی را کنترل کنید. بررسی کنید که گرما به طور موثر بین سیالات منتقل می شود.

  • مستندسازی و نگهداری:

جزئیات نصب، از جمله مکان، مواد مورد استفاده و هر گونه پیکربندی خاص را مستند کنید. مبدل حرارتی و اجزای اطراف آن را به طور منظم برای علائم سایش یا مشکلات بررسی کنید.



VI. نتیجه:

نصب مبدل حرارتی در یک سیستم گرمایشی می تواند به طور قابل توجهی بهره وری انرژی و عملکرد کلی را افزایش دهد. با پیروی از این راهنمای جامع، می‌توانید با موفقیت یک مبدل حرارتی صفحه‌ای را در سیستم گرمایش خود ادغام کنید و راه‌حلی راحت‌تر و مقرون به صرفه‌تر برای حفظ دمای داخل خانه ارائه دهید. همیشه ایمنی را در اولویت قرار دهید، قوانین و مقررات محلی را رعایت کنید و در صورت نیاز در طول مراحل نصب با متخصصان مشورت کنید.
