مبدل حرارتی خنک کن روغن

مبدل حرارتی خنک کن روغن یکی از تجهیزات کلیدی برای کنترل دمای روغن در سیستم های صنعتی است که مستقیماً بر راندمان، طول عمر تجهیزات و هزینه‌های نگهداری اثر می‌گذارد. این مبدل با انتقال حرارت مؤثر از روغن به سیال خنک‌کننده، از افت ویسکوزیته، تخریب روغن و خرابی اجزای مکانیکی جلوگیری می‌کند. انتخاب صحیح نوع مبدل حرارتی خنک کن روغن، نقش تعیین‌کننده‌ای در پایداری فرآیند و کاهش هزینه مالکیت (TCO) دارد.
اکسرژی با طراحی مهندسی و تولید سفارشی، راهکارهای قابل اتکا برای کاربردهای صنعتی ارائه می‌دهد.

خرید و قیمت مبدل حرارتی خنک کن روغن | بررسی کاربرد، عملکرد و مشخصات فنی

خرید مبدل حرارتی خنک کن روغن نباید صرفاً بر اساس قیمت انجام شود. این تجهیز مستقیماً با سلامت سیستم، مصرف انرژی و توقف‌های ناخواسته خط در ارتباط است. اختلاف جزئی در طراحی یا انتخاب نادرست ظرفیت، می‌تواند در بلندمدت منجر به افزایش شدید هزینه‌های تعمیر و نگهداری شود.

قیمت مبدل حرارتی خنک کن روغن به عواملی مانند:

• نوع طراحی (شل‌وتیوب، صفحه‌ای، هواخنک)

• ظرفیت انتقال حرارت

• فشار و دمای کاری

• جنس متریال

• استانداردهای ساخت
  وابسته است و بدون تحلیل مهندسی قابل مقایسه واقعی نیست.

مبدل حرارتی خنک کن روغن چیست؟

مبدل حرارتی خنک کن روغن تجهیزی است که دمای روغن صنعتی را با انتقال حرارت به یک سیال خنک‌کننده کاهش می‌دهد تا عملکرد سیستم در محدوده ایمن و بهینه باقی بماند.

در بسیاری از سیستم‌های صنعتی، افزایش دمای روغن باعث کاهش ویسکوزیته، افت راندمان روانکاری و تسریع فرسایش قطعات می‌شود. مبدل حرارتی خنک کن روغن با دفع حرارت اضافی، شرایط پایدار عملیاتی را حفظ می‌کند.

از منظر مهندسی حرارت، مبدل حرارتی خنک کن روغن بر پایه انتقال حرارت غیرمستقیم کار می‌کند. روغن داغ و سیال خنک‌کننده بدون تماس مستقیم، از طریق یک سطح انتقال حرارت (لوله، صفحه یا فین) تبادل انرژی می‌کنند.

پارامترهای کلیدی در طراحی شامل موارد زیر است:

• اختلاف دمای میانگین لگاریتمی (ΔTlm)

• دبی جریان روغن و سیال خنک‌کننده

• افت فشار مجاز

• ضریب کلی انتقال حرارت (U)

• شرایط کاری پیوسته یا ناپیوسته

در طراحی‌های صنعتی اکسرژی، این پارامترها مطابق استانداردهای ASME و API محاسبه و کنترل می‌شوند.

 جدول مشخصات فنی مبدل حرارتی خنک کن روغن

کاربرد مبدل حرارتی خنک کن روغن در سیستم های صنعتی

کاربرد مبدل حرارتی خنک کن روغن محدود به یک صنعت خاص نیست؛ هر سیستمی که از روغن به‌عنوان سیال کاری یا روانکار استفاده می‌کند، به کنترل دقیق دما نیاز دارد.

مهم‌ترین کاربردها شامل:

• سیستم‌های هیدرولیک فشار بالا

• گیربکس‌ها و تجهیزات دوار سنگین

• کمپرسورها و پمپ‌های صنعتی

• خطوط تولید پیوسته با بار حرارتی متغیر

• فرآیندهایی که پایداری دما نقش حیاتی دارد

در این کاربردها، افزایش دمای روغن می‌تواند باعث:

• کاهش عمر روغن

• افزایش سایش قطعات

• افت راندمان سیستم

• افزایش مصرف انرژی
  شود؛ مشکلی که بدون مبدل حرارتی خنک کن روغن عملاً غیرقابل کنترل است.

نقش مبدل حرارتی خنک کن روغن در افزایش راندمان سیستم

یکی از اشتباهات رایج، نگاه کردن به مبدل حرارتی خنک کن روغن به‌عنوان یک تجهیز جانبی است؛ در حالی که این مبدل مستقیماً بر Efficiency کل سیستم اثر می‌گذارد.

کنترل صحیح دمای روغن باعث می‌شود:

• ویسکوزیته روغن در محدوده طراحی باقی بماند

• انتقال نیرو در سیستم‌های هیدرولیک پایدار شود

• اتلاف انرژی کاهش پیدا کند

• تجهیزات در نقطه طراحی خود کار کنند

در عمل، بسیاری از افت‌های راندمان که به تجهیزات اصلی نسبت داده می‌شود، ریشه در عملکرد نامناسب یا انتخاب غلط مبدل حرارتی خنک کن روغن دارد.

نگاه مهندسی اکسرژی  به مبدل حرارتی خنک کن روغن

اکسرژی مبدل حرارتی خنک کن روغن را صرفاً یک محصول نمی‌بیند، بلکه آن را بخشی از سیستم در نظر می‌گیرد. به همین دلیل، طراحی هر مبدل بر اساس شرایط واقعی فرآیند، نه اطلاعات اسمی، انجام می‌شود.

این رویکرد باعث می‌شود:

• ظرفیت مبدل دقیقاً متناسب با بار حرارتی انتخاب شود

• افت فشار در محدوده مجاز باقی بماند

• عمر مفید روغن و تجهیزات افزایش یابد

• هزینه مالکیت (TCO) به حداقل برسد

 جدول مقایسه مدل های مبدل حرارتی خنک کن روغن

معرفی مدل های مبدل حرارتی خنک کن روغن

در طراحی و انتخاب مبدل حرارتی خنک کن روغن، سه مدل اصلی وجود دارد که هرکدام با ویژگی‌ها و کاربردهای خاص خود، نیازهای صنعتی متفاوت را پاسخ می‌دهند:

1. مبدل حرارتی شل و تیوب (Shell & Tube)

2. مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

3. مبدل حرارتی هواخنک (Air Cooled Heat Exchanger)

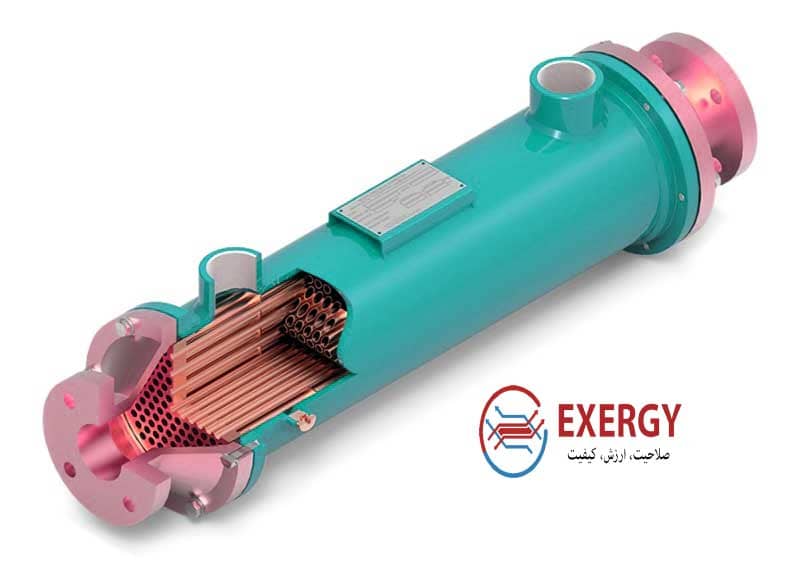

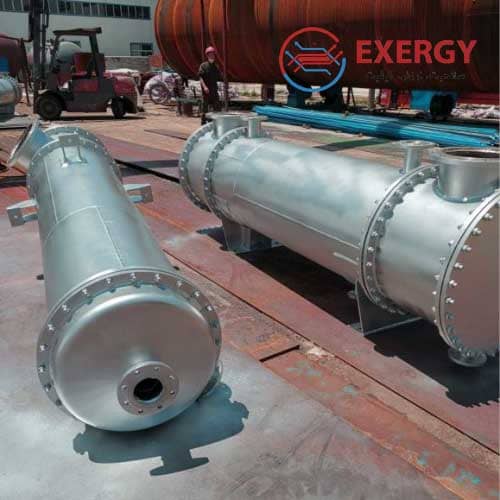

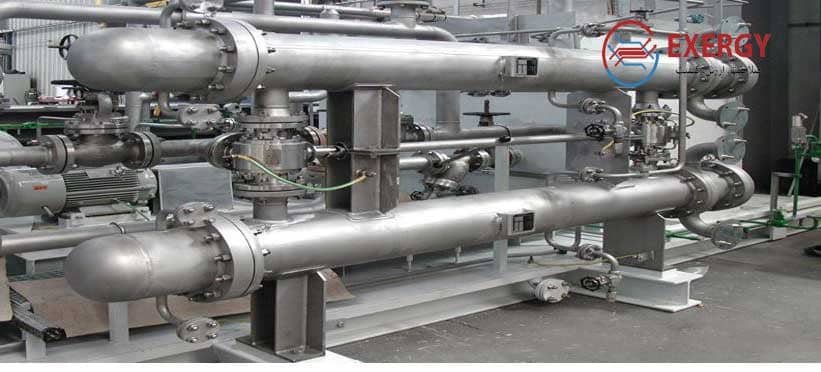

مبدل حرارتی شل و تیوب

مبدل شل و تیوب، از جمله پرکاربردترین مبدل‌ها برای خنک کردن روغن در سیستم‌های صنعتی با دبی و فشار بالا است.

این مبدل شامل یک پوسته بزرگ (Shell) و تعدادی لوله داخلی (Tube) است. روغن از درون لوله‌ها عبور کرده و سیال خنک‌کننده (آب یا روغن دیگر) در پوسته جریان پیدا می‌کند. طراحی انعطاف‌پذیر این مدل اجازه می‌دهد تا دمای روغن به‌طور دقیق کنترل شود.

• عملکرد: تبادل حرارت غیرمستقیم با استفاده از سطح انتقال حرارت لوله‌ها

• مزایا:

  • مناسب برای دبی‌های بالا و فشار کاری زیاد

  • امکان تعمیر و نگهداری راحت

  • طراحی سفارشی مطابق نیاز فرآیند

• محدودیت‌ها:

  • حجم بزرگتر نسبت به مدل صفحه‌ای

  • نیاز به فضای نصب بیشتر

  • هزینه اولیه نسبتا بالاتر

نمونه کاربرد صنعتی: در یک واحد صنعتی با سیستم هیدرولیک سنگین، استفاده از مبدل شل و تیوب باعث کنترل دقیق دمای روغن و کاهش توقف‌های ناخواسته شد.

مبدل حرارتی صفحه ای

مبدل صفحه ای، مناسب برای سیستم‌های روغنی با دبی متوسط و محدودیت فضایی است.

این مبدل شامل چندین صفحه فلزی نازک با فاصله نزدیک است که روغن و سیال خنک‌کننده از کانال‌های جداگانه عبور می‌کنند. سطح تماس بالا باعث انتقال حرارت سریع و راندمان بالا می‌شود.

• عملکرد: انتقال حرارت از طریق صفحات فلزی با جریان موازی یا متقاطع

• مزایا:

  • راندمان حرارتی بسیار بالا

  • ابعاد کوچک و نصب آسان

  • امکان جداسازی صفحات و تمیزکاری ساده

• محدودیت‌ها:

  • تحمل فشار کمتر نسبت به شل و تیوب

  • مناسب برای سیالات با ویسکوزیته پایین

  • محدودیت دمای کاری بالاتر

نمونه موفق صنعتی: در سیستم‌هایی که فضای نصب محدود است، نصب مبدل صفحه‌ای باعث شد دمای روغن در محدوده عملیاتی حفظ شود و نیاز به تعمیرات کاهش یابد.

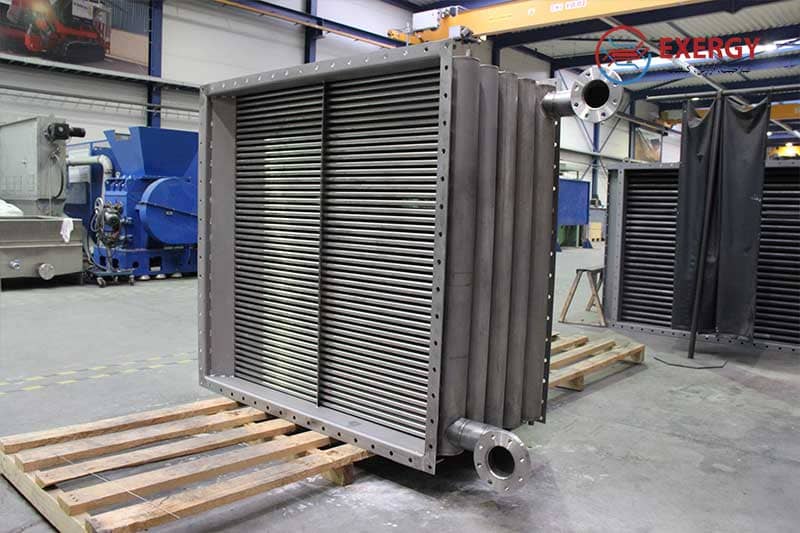

 مبدل حرارتی هواخنک

مبدل هواخنک، گزینه‌ای مناسب برای خنک‌سازی روغن در مکان‌هایی بدون دسترسی مستقیم به آب یا سیال خنک‌کننده مایع است.

در این مدل، روغن از داخل لوله‌ها عبور کرده و جریان هوا با کمک فن‌ها، حرارت را از لوله‌ها دفع می‌کند. این سیستم نیاز به تأمین آب ندارد و می‌تواند در محیط‌های صنعتی مختلف نصب شود.

• عملکرد: انتقال حرارت از روغن به جریان هوا از طریق سطوح فلزی و فین‌ها

• مزایا:

  • مستقل از منابع آب

  • نصب در فضای باز

  • کاهش هزینه‌های عملیاتی مرتبط با آب

• محدودیت‌ها:

  • راندمان حرارتی پایین‌تر نسبت به مدل‌های آب‌خنک

  • وابسته به جریان هوا و شرایط محیطی

  • نیاز به فن و مصرف انرژی برای هوا

نمونه صنعتی: در یک سیستم تولید با محدودیت منابع آب، استفاده از مبدل حرارتی هواخنک باعث شد دمای روغن در محدوده ایمن باقی بماند و توقف خط کاهش یابد.

 مقایسه کلی مدل‌های خنک کن روغن

داستان موفقیت صنعتی واحد صنعتی با سیستم هیدرولیک

در یک واحد صنعتی با سیستم هیدرولیک و تجهیزات دوار، دمای روغن افزایش یافته و باعث افت راندمان تجهیزات و توقف‌های مکرر شد. تیم مهندسی اکسرژی اقدام به طراحی و نصب مبدل شل و تیوب سفارشی کرد.

نتایج:

• دمای روغن به محدوده عملیاتی بازگشت

• راندمان تجهیزات افزایش یافت

• توقف‌های ناخواسته کاهش پیدا کرد

• هزینه‌های نگهداری سیستم کمتر شد

این مثال نشان می‌دهد که انتخاب درست مدل مبدل حرارتی خنک کن روغن، می‌تواند به پایداری فرآیند و کاهش هزینه مالکیت (TCO) منجر شود.

 اهمیت انتخاب صحیح مبدل حرارتی خنک کن روغن و جداول فنی

انتخاب نادرست مبدل حرارتی خنک کن روغن، می‌تواند پیامدهای جدی برای سیستم‌های صنعتی داشته باشد. این بخش شامل بررسی ریسک‌های طراحی اشتباه، تاثیر بر راندمان سیستم، هزینه مالکیت (TCO) و ارائه جداول فنی مقایسه‌ای است.

مقایسه مبدل های آب خنک و هوا‌خنک

 چرا انتخاب صحیح مبدل حرارتی خنک کن روغن اهمیت دارد؟

انتخاب دقیق مبدل حرارتی خنک کن روغن باعث افزایش پایداری فرآیند، کاهش هزینه‌های نگهداری و بهبود راندمان سیستم می‌شود.

یک انتخاب اشتباه می‌تواند منجر به نوسانات دمای روغن، افت راندمان، کاهش عمر تجهیزات و افزایش هزینه تعمیرات شود. پارامترهایی مانند نوع مدل، ظرفیت حرارتی، فشار کاری و جنس متریال تعیین‌کننده موفقیت انتخاب هستند.

از منظر مهندسی، انتخاب مبدل حرارتی خنک کن روغن بر اساس معیارهای زیر انجام می‌شود:

1. نوع مدل: شل و تیوب، مبدل صفحه ای یا هواخنک با توجه به دبی، فشار و فضای نصب

2. ظرفیت حرارتی: مطابقت با بار حرارتی واقعی سیستم

3. فشار کاری: اطمینان از تحمل فشار عملیاتی بدون آسیب مکانیکی

4. جنس متریال: استیل 304/316، تیتانیوم یا آلومینیوم، با توجه به خورندگی و دمای کاری

5. نوع سیال خنک‌کننده و روغن: انتخاب مواد و سطح انتقال حرارت مناسب

6. استانداردها: تطابق با ASME، API، ISO

7. هزینه مالکیت (TCO): شامل هزینه اولیه، انرژی مصرفی و نگهداری

ریسک انتخاب اشتباه مبدل حرارتی خنک کن روغن

• افزایش دمای روغن: کاهش ویسکوزیته، تسریع سایش قطعات

• افت راندمان سیستم: عملکرد تجهیزات پایین‌تر از طراحی

• هزینه تعمیر و نگهداری بالا: توقف‌های ناخواسته و آسیب تجهیزات

• کاهش طول عمر تجهیزات: فشار و دمای بیش از حد باعث خرابی زودرس

تجربه عملی نشان داده است که صرفه‌جویی در خرید تجهیزات بدون تحلیل مهندسی دقیق، در بلندمدت هزینه‌های چندبرابری ایجاد می‌کند.

تاثیر انتخاب صحیح بر راندمان سیستم مبدل خنک کن روغن

مبدل حرارتی خنک کن روغن با کنترل دقیق دما، چند اثر کلیدی بر راندمان سیستم دارد:

1. حفظ ویسکوزیته روغن: انتقال نیرو و عملکرد هیدرولیک پایدار

2. کاهش اتلاف انرژی: سیستم با بار حرارتی بهینه کار می‌کند

3. پایداری عملیات: توقف‌های اضطراری به حداقل می‌رسد

4. طول عمر طولانی تجهیزات: کاهش فرسایش و تعمیرات

جدول صنایع مصرف کننده مبدل حرارتی خنک کن روغن

تصمیم گیری درباره مبدل حرارتی خنک کن روغن

• انتخاب نادرست مبدل حرارتی خنک کن روغن، هزینه‌ها و ریسک سیستم را افزایش می‌دهد

• معیارهای مهندسی مانند ظرفیت، فشار، جنس و استانداردها تعیین‌کننده موفقیت انتخاب هستند

• جداول فنی و مقایسه‌ای کمک می‌کنند تا مهندس بتواند تصمیم سریع و دقیق بگیرد

 راهنمای انتخاب سریع و صنایع مصرف کننده مبدل حرارتی خنک کن روغن

انتخاب سریع و صحیح مبدل حرارتی خنک کن روغن نیازمند بررسی چند پارامتر کلیدی مهندسی است. این بخش با تمرکز روی معیارهای عملی و کاربردی، به مهندسین و مدیران فنی کمک می‌کند تا تصمیم سریع و قابل اطمینان بگیرند.

✅ نکته کلیدی: اگر سرعت تصمیم‌گیری بالا و عملکرد پایدار در محیط‌های صنعتی با روغن‌های سنگین و کثیف مورد نیاز است، مبدل حرارتی صفحه ای مارپیچ بهترین گزینه برای انتخاب سریع و مطمئن است.

 راهنمای انتخاب سریع بهترین مدل مبدل حرارتی خنک کن روغن

معیارهای کلیدی انتخاب مبدل خنک کن روغن

1. نوع مدل:

   • شل و تیوب: دبی بالا، فشار زیاد، نیاز به پایداری دما

   • صفحه‌ای: راندمان حرارتی بالا، فضای محدود

   • هواخنک: مستقل از آب، نصب در فضای باز

2. ظرفیت حرارتی (kW):

   • انتخاب براساس بار واقعی سیستم و ΔT مورد نیاز

   • تضمین کنترل دما و جلوگیری از افزایش بیش از حد روغن

3. فشار کاری (bar):

   • بررسی فشار طراحی سیستم و تطابق با محدوده تحمل مبدل

   • جلوگیری از آسیب مکانیکی یا نشتی

4. جنس متریال:

   • استیل 304/316: مقاوم در برابر خوردگی و دمای بالا

   • آلومینیوم یا تیتانیوم: سبک و مقاوم در شرایط خاص

5. نوع سیال و روغن:

   • ویسکوزیته، دمای کاری و قابلیت سازگاری متریال

   • جلوگیری از خوردگی و رسوب

6. استانداردها:

   • ASME, API, ISO

   • تضمین کیفیت و مطابقت با الزامات صنعتی

7. شرایط محیطی:

   • دسترسی به آب یا نیاز به سیستم هواخنک

   • فضای نصب و تهویه

8. هزینه مالکیت (TCO):

   • شامل هزینه اولیه، انرژی مصرفی، نگهداری و تعمیرات

«برای دریافت مشاوره مهندسی و استعلام قیمت، با تیم اکسرژی تماس بگیرید تا بهترین مدل مبدل حرارتی خنک کن روغن مطابق نیاز سیستم شما انتخاب شود.»

صنایع مصرف‌کننده مبدل حرارتی خنک کن روغن

کاربرد صنعتی بر اساس مدل مبدل خنک کن روغن

نکات عملیاتی مبدل خنک کن روغن

• سیستم‌های هیدرولیک سنگین: شل و تیوب با راندمان مناسب و مقاومت فشار بالا توصیه می‌شود.

• سیستم با محدودیت فضا: مبدل صفحه‌ای به دلیل ابعاد کوچک و راندمان بالا اولویت دارد.

• مکان‌های بدون آب خنک کننده: هواخنک با جریان هوا و فن مناسب عملکرد پایدار ارائه می‌دهد.

تطبیق مدل ↔ کاربرد ↔ استاندارد

• شل و تیوب → دبی بالا، فشار زیاد → ASME / API

• صفحه‌ای → فضای محدود، راندمان حرارتی بالا → ASME / ISO

• هواخنک → محیط باز، بدون آب → ISO

این تطبیق، انتخاب مهندسی را سریع، امن و قابل اطمینان می‌کند و از اشتباهات پرهزینه جلوگیری می‌کند، حتی در سیستم‌هایی که از اواپراتور صفحه ای برای خنک‌کاری استفاده می‌کنند.

تصمیم گیری مهندسی درباره مبدل خنک کن روغن

• انتخاب مبدل حرارتی خنک کن روغن براساس نوع مدل، ظرفیت، فشار، جنس و استانداردها باید انجام شود

• راهنمای عملیاتی و جداول تطبیقی، تصمیم‌گیری سریع و مهندسی محور را ممکن می‌کند

• صنایع مختلف با بررسی شرایط فرآیند و محیط، می‌توانند مدل مناسب خود را انتخاب کنند

جدول مزایا و معایب مبدل حرارتی خنک کننده روغن

چرا خرید از اکسرژی؟

اکسرژی بیش از یک فروشنده تجهیزات صنعتی است؛ این برند راهکار مهندسی و پشتیبانی کامل ارائه می‌دهد.

مزایا:

1. تیم مهندسی متخصص:

   • طراحی سفارشی مبدل حرارتی خنک کن روغن مطابق شرایط واقعی فرآیند

   • محاسبات دقیق ΔTlm، دبی، افت فشار و راندمان انتقال حرارت

2. تولید مطابق استانداردهای بین‌المللی:

   • ASME, API, ISO

   • تضمین کیفیت و ایمنی تجهیزات

3. تجربه پروژه‌های صنعتی بزرگ:

   • بیش از ده‌ها پروژه موفق در صنایع عمومی صنعتی

   • حل چالش‌های عملیاتی واقعی و بهبود راندمان سیستم

4. گارانتی و خدمات پس از فروش سریع:

   • تعمیر و نگهداری آسان

   • تامین قطعات یدکی و پاسخ‌دهی فوری

نتیجه: خرید مبدل حرارتی خنک کن روغن از اکسرژی، کنترل دقیق دما، پایداری سیستم و کاهش هزینه مالکیت (TCO) را تضمین می‌کند.

سوالات متداول مبدل حرارتی خنک کن روغن FAQ

 حداکثر اختلاف دمای مجاز در مبدل حرارتی خنک کن روغن چیست؟

✅ پاسخ:

معمولاً اختلاف دمای بین ورود و خروج روغن ≤ 50–60°C توصیه می‌شود. در صورتی که ΔT بیشتر شود، تنش حرارتی روی هد و بدنه افزایش یافته و احتمال تاب برداشتن یا ترک خوردن جوش‌ها وجود دارد. مهندس باید جنس هد و پوسته را با ΔT واقعی مطابقت دهد و در صورت نیاز از Expansion Joint یا طراحی Floating Head استفاده کند. در سیستم‌های با مبدل حرارتی لوله ای، این نکته اهمیت بیشتری دارد زیرا طول لوله‌ها زیاد است و اختلاف دما منجر به تنش حرارتی طولی می‌شود.

حداقل شعاع انحنای لوله‌ها برای جلوگیری از خوردگی و رسوب چیست؟

✅ پاسخ:

شعاع خم لوله‌ها باید حداقل 2–3 برابر قطر لوله باشد. شعاع کمتر جریان سیال را به نواحی آرام هدایت می‌کند و رسوب‌گذاری یا خوردگی را تشدید می‌کند. در تجربه صنعتی، مبدل پوسته و لوله با شعاع خم کمتر از حد مجاز، پس از یک سال با رسوب شدید و افت راندمان مواجه شده است. انتخاب شعاع مناسب، عمر مفید سیستم و قابلیت تمیزکاری را تضمین می‌کند.

حداکثر افت فشار مجاز در سمت پوسته مبدل حرارتی خنک کن روغن چقدر است؟

✅ پاسخ:

 معمولاً افت فشار ≤ 0.3–0.5 bar توصیه می‌شود. افت بیشتر باعث افزایش انرژی پمپاژ و نوسان دبی می‌شود. در مبدل حرارتی فین پلیت با جریان هوا و روغن، افت فشار زیاد می‌تواند باعث کاهش سرعت هوا و افت راندمان انتقال حرارت شود. مهندس باید همیشه افت فشار طراحی را با ظرفیت پمپ و فن تطبیق دهد.

طول عمر طراحی لوله‌ها در سیستم با روغن خورنده چقدر است؟

✅ پاسخ:

استفاده از استیل 316 یا تیتانیوم برای روغن داغ و خورنده معمولاً طول عمر 10–15 سال را تضمین می‌کند. عدم رعایت انتخاب جنس مناسب، منجر به ترک خوردگی و نشتی زودرس می‌شود. در مبدل حرارتی دو لوله‌ای کوچک، طول عمر معمولاً کمتر است چون تحمل فشار پایین‌تر و خوردگی بیشتر است.

فاصله بین لوله‌ها (Pitch) چه تأثیری بر راندمان دارد؟

✅ پاسخ:

 Pitch کمتر باعث افزایش سطح تماس و راندمان حرارتی بالاتر می‌شود اما تمیزکاری سخت‌تر می‌گردد. فاصله معمول 1.25–1.5 برابر قطر لوله است. در مبدل حرارتی خنک کن روغن با جریان ویسکوزیته بالا، انتخاب فاصله مناسب بین لوله‌ها تصمیم کلیدی برای جلوگیری از رسوب و افت راندمان است.

حداکثر دمای کاری پوسته برای روغن حرارتی چیست؟

✅ پاسخ:

معمولاً 180–200°C توصیه می‌شود. دمای بالاتر باعث کاهش عمر آب‌بندی، تاب برداشتن فلنج‌ها و تغییر شکل هد می‌شود. در مبدل حرارتی فین‌پلیت نصب شده روی خطوط روغن داغ، کنترل دما بسیار حیاتی است، زیرا دمای زیاد باعث کاهش راندمان و افزایش مصرف انرژی می‌شود.

جریان توربولنت در لوله‌ها چه مزیتی دارد؟

✅ پاسخ:

پاسخ: جریان توربولنت باعث افزایش ضریب انتقال حرارت می‌شود. عدد رینولدز > 4000 برای اکثر روغن‌ها و آب توصیه می‌شود. در مبدل حرارتی پوسته و لوله با روغن داغ، جریان آرام باعث افت راندمان و نقاط داغ می‌شود. مهندس باید سرعت جریان را با توجه به ویسکوزیته روغن محاسبه کند.

حداکثر اختلاف دمای بین ورود و خروج سیال پوسته چه محدودیتی دارد؟

✅ پاسخ:

ΔT ≤ 30–50°C توصیه می‌شود. اختلاف بالاتر باعث تنش حرارتی و افزایش احتمال نشتی هد و جوش‌ها می‌شود. در مبدل حرارتی خنک کن روغن با سیستم دو لوله‌ای، این اختلاف باید دقیقاً محاسبه شود تا لوله‌ها تاب برندارند و افت فشار کنترل شود.

بهترین زاویه نصب لوله‌ها در Tube Sheet برای جریان با رسوب بالا چیست؟

✅ پاسخ:

لوله‌ها معمولاً با زاویه 30–45° نصب می‌شوند تا ته‌نشینی و رسوب کاهش یابد. در تجربه عملی، مبدل حرارتی لوله‌ای با زاویه افقی کامل، بعد از شش ماه با رسوب و افت راندمان مواجه شد. زاویه مناسب جریان سیال و پاکسازی را بهینه می‌کند.

فاصله بین Supports در مبدل‌های بلند چقدر باید باشد؟

✅ پاسخ:

فاصله Supports ≈ 5–6 متر برای لوله‌های فولادی استاندارد توصیه می‌شود. فاصله بیشتر باعث لرزش و فرسودگی لوله‌ها می‌شود. در مبدل حرارتی خنک کن روغن با طول لوله زیاد، نصب Supportهای میانی از آسیب طولانی‌مدت جلوگیری می‌کند.

حداکثر فشار طراحی برای پوسته مبدل چیست؟

✅ پاسخ:

معمولاً 1.25–1.5 برابر فشار کاری واقعی در نظر گرفته می‌شود. رعایت ضریب ایمنی و استاندارد ASME Section VIII الزامی است. در مبدل حرارتی فین تیوب با فشار کم، این ضریب ممکن است کمتر شود ولی همیشه باید کنترل شود.

دمای حداکثر هنگام CIP چقدر است؟

✅ پاسخ:

برای عملیات Cleaning In Place، حداکثر دما 70–80°C توصیه می‌شود تا خوردگی و ترک خوردگی فلنج‌ها ایجاد نشود. در مبدل حرارتی دو لوله‌ای کوچک، دمای CIP باید دقیقاً کنترل شود تا لوله‌ها آسیب نبینند.

ضخامت پوسته چگونه محاسبه می‌شود؟

✅ پاسخ:

 فرمول ASME: t = (P·R)/(S·E-0.6·P)

• P = فشار طراحی

• R = شعاع داخلی

• S = تنش مجاز

• E = ضریب جوش
  این محاسبه برای مبدل حرارتی پوسته و لوله ضروری است تا از ترک خوردن و نشتی جلوگیری شود.

حداکثر دبی سیال در لوله‌ها چیست؟

✅ پاسخ:

 سرعت روغن ≤ 3–4 m/s، آب ≤ 5–6 m/s توصیه می‌شود. در مبدل حرارتی خنک کن روغن، سرعت بیشتر باعث فرسایش لوله‌ها و افت راندمان می‌شود. مهندس باید جریان واقعی را با طراحی مطابقت دهد.

اثر افزودن baffle چیست؟

✅ پاسخ:

پاسخ: Baffle باعث افزایش انتقال حرارت و کاهش جریان مرده می‌شود، ولی افت فشار را افزایش می‌دهد. فاصله بین Baffle معمولاً 0.5–0.6 طول پوسته است. در مبدل حرارتی لوله ای مارپیچ با بار حرارتی بالا، استفاده از Baffle مناسب، راندمان را 10–15٪ افزایش می‌دهد.

حداکثر طول لوله‌ها در یک مبدل چیست؟

✅ پاسخ:

 معمولاً ≤ 6–7 متر توصیه می‌شود. طول بیشتر باعث افت فشار زیاد و لرزش می‌شود. مبدل حرارتی دو لوله‌ای با طول بیش از حد، نیاز به Support و کنترل دقیق افت فشار دارد.

چه میزان Expansion Joint نیاز است؟

✅ پاسخ:

 برای ΔT > 50–60°C بین پوسته و لوله، استفاده از Expansion Joint الزامی است. در مبدل حرارتی فین پلیت نصب شده روی خطوط روغن داغ، بدون Expansion Joint، فشار و تنش حرارتی باعث ترک خوردگی فلنج‌ها می‌شود.

فشار تست هیدرولیک چقدر باید باشد؟

✅ پاسخ:

 1.5–1.75 برابر فشار کاری واقعی توصیه می‌شود. تست بیش از حد باعث آسیب به جوش و فلنج‌ها می‌شود. در مبدل حرارتی خنک کن روغن، تست باید توسط تجهیزات کالیبره و با کنترل دما انجام شود.

بهترین متریال برای سیالات خورنده چیست؟

✅ پاسخ:

استیل 316 و تیتانیوم گزینه‌های مناسب هستند. در مبدل حرارتی الکتریکی ، انتخاب نادرست جنس باعث خوردگی سریع و کاهش راندمان و طول عمر می‌شود.

حداکثر زاویه نصب مبدل برای جلوگیری از هواگیری چیست؟

✅ پاسخ:

 زاویه ≤ 5° از افق توصیه می‌شود تا هوا در بالای پوسته جمع نشود. مبدل حرارتی خنک کن روغن که هواگیری ناقص داشته باشد، راندمان انتقال حرارت کاهش می‌یابد و نوسان دمایی ایجاد می‌شود.

«با انتخاب اکسرژی ، علاوه بر خرید مبدل حرارتی خنک کن روغن باکیفیت، از پشتیبانی مهندسی، مشاوره تخصصی و خدمات پس از فروش سریع بهره‌مند می‌شوید.
برای دریافت اطلاعات بیشتر و استعلام قیمت با تیم ما تماس بگیرید.»
