خنک کاری روغن با مبدل حرارتی صفحه ای

خنک کاری روغن با مبدل حرارتی صفحه ای

در بررسی خنک کاری روغن با مبدل حرارتی صفحه ای باید بدانیم که مبدل حرارتی صفحه ای (PHE) نوعی مبدل حرارتی است که از صفحات فلزی برای انتقال حرارت بین دو سیال استفاده می کند. در فرآیندهای صنعتی، مبدل های حرارتی صفحه ای به طور گسترده برای کاربردهای مختلف از جمله خنک کردن روغن استفاده می شود. میزانی که مبدل حرارتی صفحه ای می تواند روغن را خنک کند به عوامل متعددی از جمله طراحی مبدل حرارتی، سرعت جریان سیالات و اختلاف دما بین سیالات گرم و سرد بستگی دارد.

اکسرژی را بهتر بشناسید.

بررسی اجمالی مبدل های حرارتی صفحه ای:

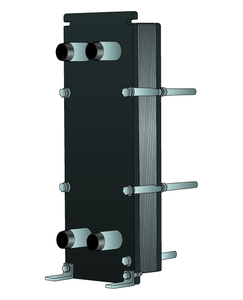

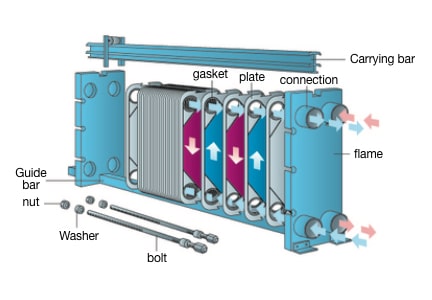

مبدل‌های حرارتی صفحه‌ای از یک سری صفحات فلزی موجدار تشکیل شده‌اند که روی هم چیده شده و در یک قاب بسته می‌شوند. موج‌ها کانال‌هایی برای جریان سیالات ایجاد می‌کنند و سطح انتقال حرارت را افزایش می‌دهند. سیالات سرد و گرم از طریق کانال های متناوب جریان می یابند و اجازه می دهند گرما از سیال گرم به سیال سرد بدون مخلوط شدن آنها منتقل شود.

مکانیسم انتقال حرارت:

در بررسی خنک کاری روغن با مبدل حرارتی باید توجه داشته باشیم که انتقال حرارت در یک مبدل حرارتی صفحه ای از طریق رسانایی در سراسر صفحات فلزی انجام می شود. سیالات بدون تماس مستقیم گرما را مبادله می کنند و آن را به یک دستگاه انتقال حرارت کارآمد و فشرده تبدیل می کنند. تفاوت دما بین سیالات سرد و گرم یک عامل مهم در تعیین سرعت انتقال حرارت است.

مطالعه بیشتر

مبدل حرارتی و انواع آن

توضیحات کامل مبدل حرارتی صفحه ای

مبدل حرارتی پوسته و لوله

عوامل موثر بر خنک سازی در مبدل های حرارتی صفحه ای:

1. طراحی مبدل حرارتی صفحه ای:

   • طراحی مبدل حرارتی صفحه ای نقش مهمی در تعیین کارایی آن دارد. عواملی مانند مواد صفحه، ضخامت صفحه، و الگوی راه راه بر قابلیت انتقال حرارت کلی تاثیر می گذارد.

1. نرخ و سرعت جریان:

   • نرخ جریان سیالات سرد و گرم بر زمان ماندن در مبدل حرارتی تأثیر می گذارد. نرخ جریان بالاتر می تواند ظرفیت کلی خنک کننده را افزایش دهد، اما متعادل کردن آن با ملاحظات افت فشار ضروری است.

2. اختلاف دما (ΔT):

   • هر چه اختلاف دما بین سیالات گرم و سرد بیشتر باشد، پتانسیل انتقال حرارت بیشتر است. با این حال، یک محدودیت عملی برای تفاوت دما وجود دارد، زیرا اختلاف دمای بیش از حد بالا ممکن است منجر به مسائلی مانند استرس حرارتی بر روی صفحات شود.

1. خواص سیال:

   • ظرفیت گرمایی ویژه و هدایت حرارتی سیالات بر توانایی آنها در جذب و انتقال گرما تأثیر می گذارد. این خواص با نوع روغن سرد شده متفاوت است.

2. سطح صفحه:

   • سطح کل صفحات به طور مستقیم بر ظرفیت انتقال حرارت تأثیر می گذارد. افزایش تعداد صفحات یا اندازه صفحات می تواند قابلیت های خنک کننده را افزایش دهد.

کنترل فرآیند خنک سازی:

فرآیند خنک سازی در مبدل حرارتی صفحه ای را می توان با تنظیم چندین پارامتر کنترل کرد:

1. کنترل دما:

   • اپراتورها با کنترل دمای ورودی و خروجی سیالات سرد و گرم می توانند درجه خنک شدن را تنظیم کنند. این امر از طریق سیستم های کنترل دقیق دما به دست می آید.

2. کنترل نرخ جریان:

   • تنظیم نرخ جریان سیالات می تواند بر زمان ماندن در مبدل حرارتی و در نتیجه بر درجه خنک شدن تأثیر بگذارد.

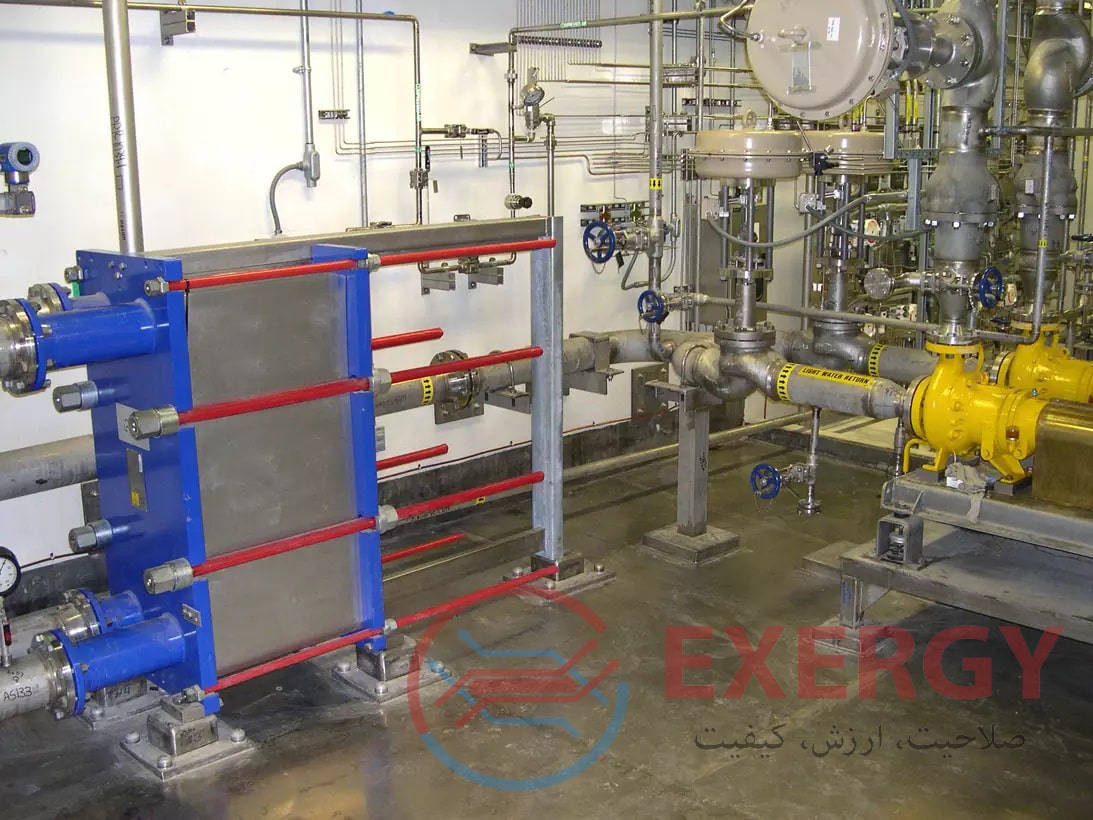

خنک کاری روغن با مبدل حرارتی صفحه ای

کاربردهای عملی:

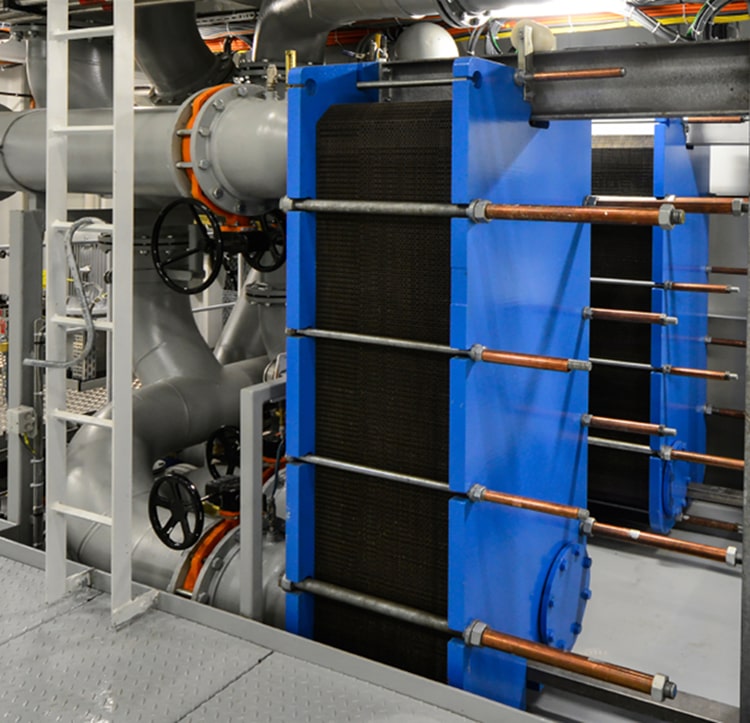

مبدل های حرارتی صفحه ای معمولاً در صنایعی که انتقال حرارت کارآمد بسیار مهم است استفاده می شود، از جمله:

1. پالایشگاه های نفت:
   • از مبدل های حرارتی صفحه ای برای خنک سازی استفاده می شود

جریان های مختلف روغن در پالایشگاه ها، مانند روغن های روان کننده، روغن های هیدرولیک و روغن های خنک کننده. این به حفظ دمای عملیاتی بهینه برای تجهیزات کمک می کند و عملکرد کارآمد ماشین آلات را تضمین می کند.

2. پردازش شیمیایی:

   • مبدل های حرارتی صفحه ای نقش حیاتی در خنک سازی فرآیندهای شیمیایی مختلف ایفا می کنند که در آن کنترل دقیق دما برای سینتیک واکنش و کیفیت محصول ضروری است.

3. سیستم های HVAC:

   • مبدل‌های حرارتی صفحه‌ای در سیستم‌های گرمایش، تهویه و تهویه مطبوع برای انتقال گرما بین جریان‌های هوا، کمک به بهره‌وری انرژی و کنترل آب و هوا استفاده می‌شوند.

4. تولید برق:

   • در نیروگاه ها از مبدل های حرارتی صفحه ای برای خنک کردن روغن های روان کننده در توربین ها استفاده می شود که عملکرد مناسب و طول عمر تجهیزات را تضمین می کند.

چالش ها و ملاحظات:

در حالی که مبدل های حرارتی صفحه ای مزایای زیادی دارند، چالش ها و ملاحظاتی وجود دارد که باید از آنها آگاه بود:

1. سازگاری سیالات:

   • سازگاری با مایعات در حال پردازش بسیار مهم است. روغن‌های خاصی ممکن است حاوی آلاینده‌ها یا عناصر خورنده باشند که می‌توانند بر طول عمر و عملکرد مبدل حرارتی تأثیر بگذارند.

2. نظافت و نگهداری:

   • با گذشت زمان، رسوب می‌تواند روی سطح صفحات ایجاد شود و راندمان انتقال حرارت را کاهش دهد. تمیز کردن و نگهداری منظم برای کاهش رسوب و اطمینان از عملکرد مطلوب ضروری است.

3. افت فشار:

   • متعادل کردن نیاز به نرخ جریان بالا با افت فشار مرتبط در سراسر مبدل حرارتی مهم است. افت فشار بیش از حد می تواند منجر به افزایش هزینه پمپاژ شود و بر راندمان کلی سیستم تأثیر بگذارد.

4. انتخاب مواد:

   • انتخاب مواد برای صفحات باید خواص سیالات در حال پردازش را در نظر بگیرد. سازگاری با خوردگی و فرسایش برای طول عمر مبدل حرارتی حیاتی است.

نتیجه:

در نتیجه، درجه ای که مبدل حرارتی صفحه ای می تواند روغن را خنک کند تحت تأثیر ترکیبی از عوامل طراحی، پارامترهای عملیاتی و خواص سیال است. مبدل های حرارتی صفحه ای راه حلی کارآمد و فشرده برای انتقال حرارت در کاربردهای مختلف صنعتی ارائه می دهند که کنترل دقیق دما را ارائه می دهند و به صرفه جویی در انرژی کمک می کنند. با پیشرفت فناوری، تحقیقات و توسعه مداوم برای افزایش عملکرد و تطبیق پذیری مبدل های حرارتی صفحه ای در کاربردهای خنک کننده ادامه می یابد و آنها را به اجزای جدایی ناپذیر در بسیاری از فرآیندهای صنعتی تبدیل می کند.
