صفحات مبدل حرارتی صفحه ای

مبدل های حرارتی صفحه ای (PHEs) با کارایی و تطبیق پذیری آنها که از طراحی پیچیده صفحات آنها ناشی می شود، زمینه انتقال حرارت را متحول کرده اند. این مقاله به جنبه‌های چندوجهی صفحات مبدل حرارتی صفحه‌ای می‌پردازد، اصول طراحی، مواد و نقش محوری آنها در بهینه‌سازی عملکرد کلی انتقال حرارت را بررسی می‌کند.

معرفی

مبدل‌های حرارتی صفحه‌ای به عنوان دستگاه‌های ضروری در کاربردهای مختلف صنعتی ظاهر شده‌اند که انتقال حرارت کارآمد را بین دو جریان سیال تسهیل می‌کنند. موفقیت این مبدل های حرارتی در طراحی و پیکربندی صفحات آنها نهفته است که پایه و اساس بهینه سازی راندمان تبادل حرارت را تشکیل می دهند. این مقاله یک بررسی جامع از صفحات مبدل حرارتی صفحه ای را ارائه می دهد که اصول طراحی آنها، مواد به کار رفته و روش هایی که این اجزا در عملکرد کلی مبدل حرارتی کمک می کنند را پوشش می دهد.

اصول طراحی

طراحی صفحات مبدل حرارتی صفحه ای عاملی حیاتی است که بر کارایی و کارایی آنها تأثیر می گذارد. اصل اساسی شامل ایجاد یک سری صفحات با الگوهای دقیق مهندسی شده است که باعث ایجاد تلاطم در جریان سیال می شود. این آشفتگی، که اغلب از طریق موج‌ها یا شورون‌های روی صفحات به دست می‌آید، ضریب انتقال حرارت را افزایش می‌دهد و امکان تبادل انرژی گرمایی کارآمد بین سیالات گرم و سرد را فراهم می‌کند.

آرایش صفحات در یک مبدل حرارتی صفحه ای از پیکربندی جریان مخالف یا جریان موازی پیروی می کند. در جریان متقابل، سیالات سرد و گرم در جهت مخالف جریان می‌یابند و اختلاف دما را به حداکثر می‌رسانند و راندمان انتقال حرارت را بهبود می‌بخشند. از سوی دیگر، پیکربندی‌های جریان موازی در کاربردهای خاصی که محدودیت‌های طراحی یا الزامات عملیاتی به نفع چنین ترتیباتی است، استفاده می‌شوند.

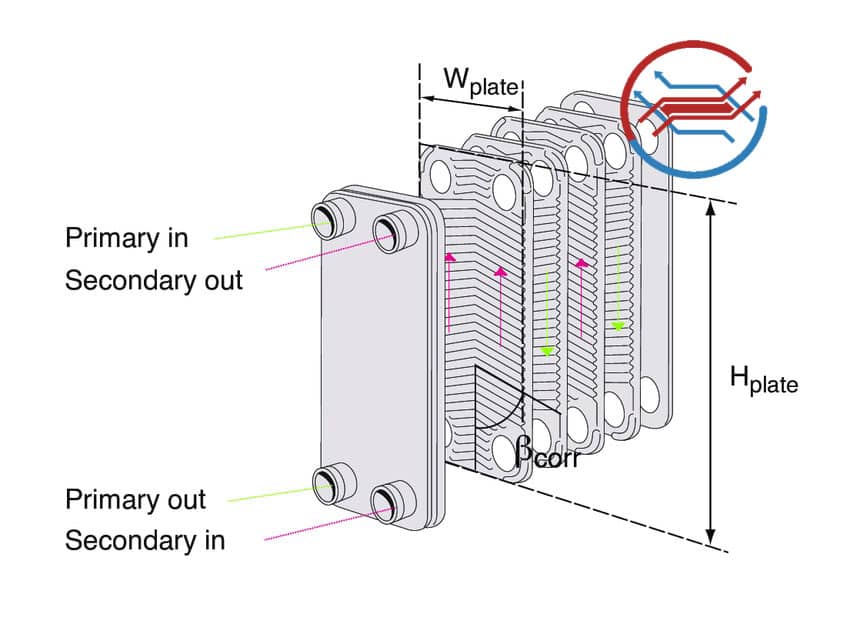

پارامترهای هندسی صفحات، از جمله زاویه راه راه، گام، و الگو، به دقت در مرحله طراحی در نظر گرفته شده است. شبیه‌سازی‌های دینامیک سیالات محاسباتی (CFD) با در نظر گرفتن سرعت سیال، توزیع فشار و ویژگی‌های انتقال حرارت، نقش مهمی در بهینه‌سازی طراحی صفحات بازی می‌کنند. هدف ایجاد تعادل بین به حداکثر رساندن نرخ انتقال حرارت و به حداقل رساندن افت فشار در مبدل است.

نقش صفحات

پلیت ها اصلی ترین دلیل بالا بودن راندمان در مبدل های حرارتی صفحه ای هستند.

صفحات روی مبدل حرارتی صفحه ای ممکن است به نظر طراحی ساده ای داشته باشند، اما هر صفحه پر از ویژگی های طراحی مهندسی جالب است. مثلا:

•  هنگامی که صفحات روی یکدیگر با فشار انباشته می شوند تا یک پشته صفحه را تشکیل دهند، شکاف بین هر یک از صفحات بسیار کوچک است تا تماس حرارتی خوبی بین دو سیال جاری را فراهم کند. شکاف بین صفحات نیز به عنوان ” خروج ” شناخته می شود.

• صفحات نازک هستند و سطح تماس زیادی دارند که باعث سرعت انتقال حرارت بالایی در صفحه می شود.

• صفحات از ماده ای با رسانایی حرارتی بالا ساخته می شوند که سرعت انتقال حرارت را بیشتر می کند.

• موج‌های روی سطوح صفحه از جریان آرام جلوگیری می‌کنند و باعث می شوندجریان آشفته بیشتر شود ، که این کار سرعت انتقال حرارت را افزایش می‌دهد و در عین حال احتمال تجمع رسوبات روی سطوح صفحه را کاهش می‌دهد .

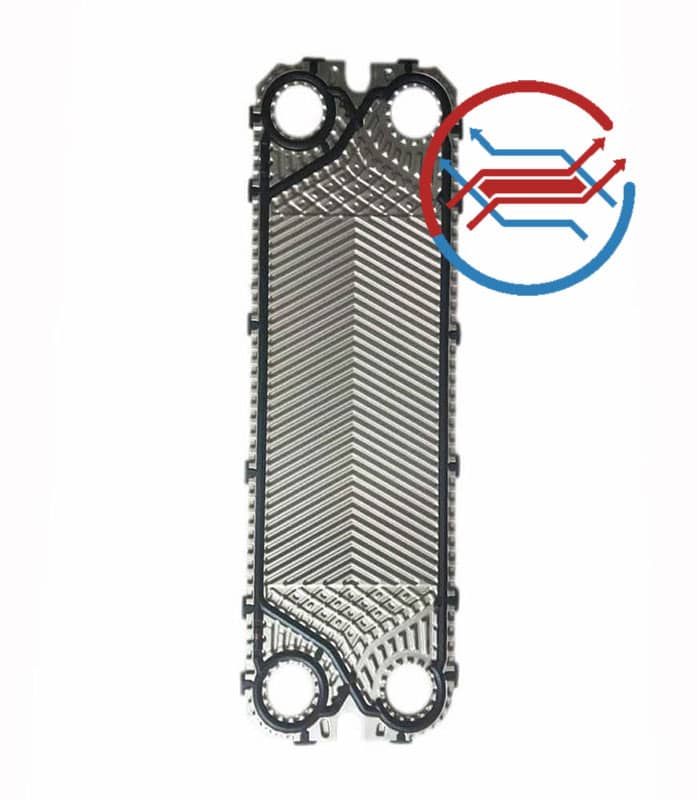

• موج‌ها همچنین برای سفت‌کردن ساختار صفحه کار می‌کنند، که اجازه می‌دهد از صفحه نازک‌تری در مقایسه با صفحه‌ای که موج‌دار نیست، استفاده شود . توجه داشته باشید که راه راه های صفحه گاهی اوقات به عنوان الگوی ” هرینگ ” شناخته می شوند .

•
•

مواد استفاده شده

 برای صفحات مبدل حرارتی صفحه به طور قابل توجهی بر عملکرد، دوام و مقاومت آنها در برابر خوردگی تأثیر می گذارد. آن ها عبارتند از فولاد ضد زنگ، تیتانیوم و آلیاژهای مختلف. انتخاب تحت تأثیر عواملی مانند ماهیت سیالات در حال پردازش، محدوده دما و مقاومت در برابر خوردگی شیمیایی است.

 فولاد ضد زنگ

فولاد ضد زنگ به دلیل مقاومت در برابر خوردگی، استحکام مکانیکی و دوام، انتخاب محبوبی برای صفحات مبدل حرارتی صفحه ای است. گریدهای مختلف فولاد ضد زنگ بر اساس الزامات کاربردی خاص انتخاب می شوند. مقاومت به خوردگی فولاد ضد زنگ به ویژه در کاربردهایی که سیالات تهاجمی یا خورنده درگیر هستند بسیار مهم است.

 تیتانیوم

تیتانیوم زمانی به کار می رود که شرایط عملیاتی سطح بالاتری از مقاومت در برابر خوردگی را ایجاب کند. مبدل های حرارتی صفحه ای با صفحات تیتانیومی در صنایعی که با سیالات بسیار خورنده سروکار دارند یا در دماهای بالا کار می کنند کاربرد دارند. در حالی که تیتانیوم گرانتر از فولاد ضد زنگ است، مقاومت بالای آن در برابر خوردگی استفاده از آن را در محیط های چالش برانگیز خاص توجیه می کند.

آلیاژها

ترکیبات آلیاژی مختلف برای ایجاد تعادل بین هزینه، استحکام و مقاومت در برابر خوردگی استفاده می شود. صفحات آلیاژی بر اساس نیازهای خاص برنامه انتخاب می شوند. به عنوان مثال، آلیاژهای نیکل به دلیل مقاومت عالی در برابر خوردگی و پایداری در دمای بالا معروف هستند. استفاده از آلیاژها به مهندسان این امکان را می دهد که خواص مواد را متناسب با نیازهای فرآیندهای صنعتی متنوع تنظیم کنند.

تنظیمات صفحه

پیکربندی صفحات در مبدل حرارتی صفحه ای به نوع مبدل و ویژگی های عملکرد مورد نظر بستگی دارد. معمولاً از سه نوع اصلی پیکربندی صفحه استفاده می شود: واشر، لحیم کاری و جوش داده شده.

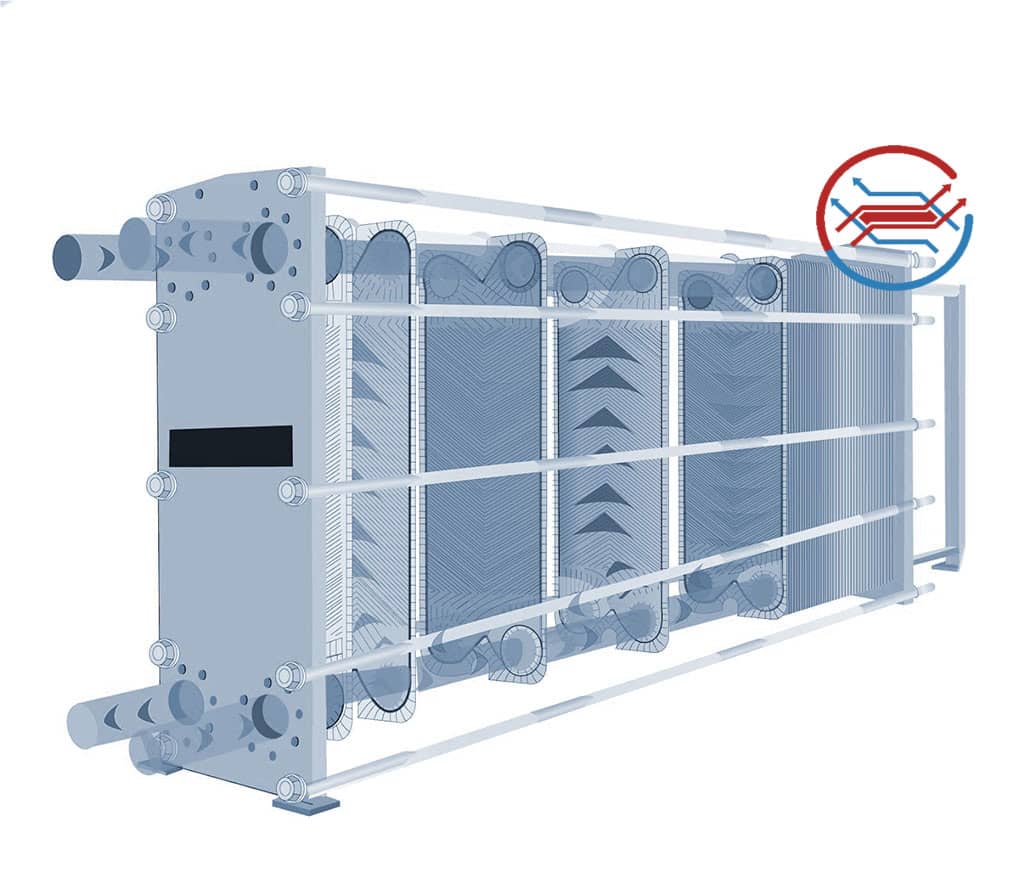

 مبدل های حرارتی صفحه واشر

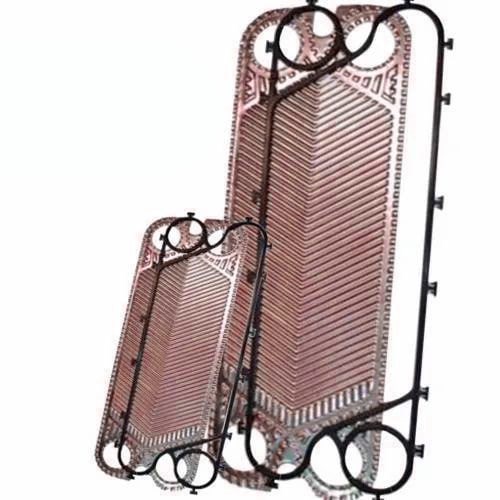

مبدل های حرارتی صفحه واشر دارای صفحاتی هستند که توسط واشر در لبه ها به هم متصل می شوند. واشرها بین صفحات مهر و موم ایجاد می کنند و از آلودگی متقابل سیال جلوگیری می کنند. این طراحی مدولار امکان جداسازی آسان، تعمیر و نگهداری و امکان اصلاح مبدل حرارتی را با افزودن یا حذف صفحات فراهم می کند. واشرها همچنین با افزایش تلاطم و جلوگیری از جریان بای پس بین صفحات به افزایش انتقال حرارت کمک می کنند.

مبدل های حرارتی صفحه لحیم کاری شده

مبدل های حرارتی صفحه لحیم کاری شده از صفحاتی استفاده می کنند که به طور دائم از طریق تکنیک های لحیم کاری به یکدیگر متصل می شوند. مواد لحیم کاری که اغلب یک آلیاژ مس است، ساختاری مقاوم و ضد نشت ایجاد می کند. این طراحی نیاز به واشر را از بین می‌برد و مبدل‌های حرارتی صفحه لحیم‌شده را فشرده‌تر و برای کاربردهایی که طرح‌های واشردار ممکن است با چالش‌هایی مانند محیط‌های پرفشار یا دمای بالا مواجه شوند، مناسب‌تر می‌کند.

مبدل های حرارتی صفحه جوش داده شده

مبدل های حرارتی صفحه جوش داده شده با جوشکاری صفحات به یکدیگر ساخته می شوند و یک واحد یکپارچه را تشکیل می دهند. این طرح یکپارچگی ساختاری بالایی را ارائه می دهد و در کاربردهایی که نیاز به مقاومت در برابر تنش های حرارتی و مکانیکی دارند، استفاده می شود. مبدل های حرارتی صفحه جوش داده شده به دلیل قابلیت اطمینان و طول عمر خود شناخته شده اند و آنها را برای فرآیندهای صنعتی مناسب می سازد.

کارایی مبدل حرارتی صفحه

راندمان یک ملاحظات کلیدی در طراحی و عملکرد مبدل های حرارتی صفحه ای است و صفحات خود نقشی اساسی در دستیابی به راندمان مطلوب دارند.

 افزایش آشفتگی

الگوهای موجدار روی صفحات برای ایجاد تلاطم در جریان سیال طراحی شده اند. اغتشاش ضریب انتقال حرارت را افزایش می دهد و تبادل حرارت کارآمد بین سیالات سرد و گرم را تضمین می کند. هرچه تلاطم بیشتر باشد، فرآیند انتقال حرارت موثرتر است و در نتیجه راندمان کلی بهبود می یابد.

مساحت سطح انتقال حرارت

سطح صفحات به طور مستقیم بر ظرفیت انتقال حرارت مبدل تأثیر می گذارد. سطح بزرگتر امکان تماس بیشتر بین سیالات را فراهم می کند که منجر به بهبود نرخ انتقال حرارت می شود. مهندسان برای دستیابی به تعادل مطلوب بین طراحی فشرده و سطح انتقال حرارت کافی، ترتیب و اندازه صفحات را به دقت در نظر می گیرند.

 توزیع یکنواخت جریان

طراحی صفحه مناسب توزیع یکنواخت جریان را در کل مبدل تضمین می کند. این برای جلوگیری از نقاط داغ یا پروفایل های دمایی ناهموار، که می تواند کارایی انتقال حرارت را به خطر بیندازد، بسیار مهم است. توزیع یکنواخت جریان از طریق الگوها و پیکربندی های صفحه به خوبی طراحی شده به دست می آید.

 رسوب به حداقل رسیده

رسوب گیری، تجمع رسوبات روی سطوح صفحه، می تواند بازده انتقال حرارت را مختل کند. طراحی صفحات اغلب شامل ویژگی هایی برای به حداقل رساندن رسوب می شود، مانند سطوح صاف یا پوشش های ضد رسوب. این رویکرد پیشگیرانه به حفظ عملکرد حرارتی بالا در دوره های طولانی کمک می کند و دفعات و تأثیر فعالیت های تعمیر و نگهداری را کاهش می دهد.

چالش ها و راه حل ها

در حالی که مبدل های حرارتی صفحه ای مزایای زیادی دارند، اما بدون چالش نیستند. پرداختن به این چالش ها برای حفظ عملکرد بلند مدت و قابلیت اطمینان مبدل حرارتی بسیار مهم است.

 کاهش رسوب

رسوب گیری یک چالش رایج در مبدل های حرارتی صفحه ای است و تاثیر آن می تواند در طول زمان کارایی را کاهش دهد. روش های نگهداری منظم، از جمله تمیز کردن و بازرسی، برای کاهش رسوب ضروری است. پیشرفت در پوشش های سطحی و مواد با خواص ضد رسوب به کاهش چالش های مرتبط با رسوب کمک می کند.

مقاومت در برابر خوردگی

خوردگی می تواند یکپارچگی سطوح صفحه را به خطر بیندازد و بر راندمان و پایداری ساختار تأثیر بگذارد. انتخاب مناسب مواد، مانند استفاده از آلیاژها یا پوشش های مقاوم در برابر خوردگی، به مبارزه با مسائل مربوط به خوردگی کمک می کند. نظارت و نگهداری منظم برای شناسایی و رفع خوردگی قبل از اینکه بر عملکرد مبدل تأثیر بگذارد ضروری است.

سازگاری سیالات

سازگاری سیالات با مواد صفحه برای جلوگیری از خوردگی و اطمینان از طول عمر مبدل حرارتی یک نکته مهم است. برخی از سیالات ممکن است خورنده یا تهاجمی شیمیایی باشند و به مواد یا پوشش های تخصصی نیاز دارند. اطمینان از سازگاری مناسب سیال در حفظ قابلیت اطمینان مبدل های حرارتی صفحه ای ضروری است.

روندها و نوآوری های آینده

زمینه مبدل‌های حرارتی صفحه‌ای پویا است، با تحقیقات مداوم بر نوآوری‌ها و پیشرفت‌هایی که چالش‌های فعلی را برطرف می‌کنند و فرصت‌های جدیدی را می‌گشایند.

 فناوری های هوشمند

ادغام فناوری های هوشمند، از جمله سنسورها و سیستم های کنترل، روند رو به رشدی در طراحی مبدل های حرارتی است. نظارت در زمان واقعی امکان بهینه سازی عملکرد و استراتژی های تعمیر و نگهداری پیش بینی را فراهم می کند و به افزایش قابلیت اطمینان و کارایی کمک می کند.

 مواد پیشرفته

کاوش مداوم مواد و پوشش‌های پیشرفته با هدف بهبود هدایت حرارتی، مقاومت در برابر خوردگی و دوام صفحات مبدل حرارتی صفحه‌ای انجام می‌شود. آلیاژهای جدید و تیمارهای سطحی در حال توسعه هستند تا مرزهای عملکرد را افزایش دهند.

شیوه های پایدار

پایداری تمرکز فزاینده ای در طراحی مبدل حرارتی است. بهینه سازی طرح ها برای بهره وری انرژی، استفاده از مواد قابل بازیافت، و بررسی فرآیندهای تولید با کاهش اثرات زیست محیطی در حال تبدیل شدن به یکپارچه برای توسعه مبدل های حرارتی صفحه ای سازگار با محیط زیست است.

 گسترش برنامه

با پیشرفت تکنولوژی، مبدل‌های حرارتی صفحه‌ای نقش‌های جدیدی در زمینه‌های نوظهور مانند بازیافت گرمای زباله و سیستم‌های انرژی تجدیدپذیر پیدا می‌کنند. سازگاری PHE ها آنها را به عنوان اجزای کلیدی در استراتژی هایی با هدف بهبود بهره وری انرژی و ارتقای پایداری محیطی قرار می دهد.

نتیجه

طراحی، مواد و عملکرد صفحات مبدل حرارتی صفحه ای جنبه های حیاتی است که کارایی و تطبیق پذیری این دستگاه ها را در کاربردهای مختلف صنعتی تعیین می کند. الگوهای پیچیده، انتخاب دقیق مواد و پیکربندی‌های نوآورانه به موفقیت مبدل‌های حرارتی صفحه‌ای در تسهیل انتقال حرارت کارآمد کمک می‌کنند. همانطور که تکنولوژی به پیشرفت خود ادامه می دهد، بهینه سازی عملکرد مبدل حرارتی صفحه ای یک زمینه پویا و در حال تحول باقی می ماند و نویدبخش بهبود مستمر و مشارکت در حوزه راه حل های انتقال حرارت در بخش های مختلف است.
