مبدل حرارتی صفحه ای

مبدل حرارتی صفحه ای چیست؟

در دنیای امروزی پر از فناوری و پیشرفت، میدل‌ حرارتی صفحه‌ای به عنوان یکی از ابزارهای حیاتی در صنایع مختلف به کار می‌رود. این دستگاه‌های نوین با استفاده از تکنولوژی‌های پیشرفته، به کنترل دقیق دما و توزیع یکنواخت حرارت بر روی سطح‌های مختلف کمک می‌کنند.

این مبدل ها در بسیاری از صنایع مانند صنعت خودروسازی، الکترونیک، غذایی، پزشکی و … کاربرد دارند. این دستگاه‌ها معمولاً از جنس‌های مختلفی مانند فولاد، آلومینیوم یا سرامیک ساخته می‌شوند و قابلیت انتقال حرارت به سرعت بالا و مقاومت در برابر دماهای بالا را دارا هستند.

با افزایش نیاز به دقت بیشتر و کارایی بالاتر در فرآیندهای صنعتی، میدل‌های حرارتی صفحه‌ای با ویژگی‌هایی نظیر کنترل دیجیتالی دما، سرعت گرمایش و خنک شدن قابل تنظیم، توزیع یکنواخت حرارت و … اهمیت بیشتری پیدا کرده‌اند.

در این مقدمه، به بررسی عملکرد، کاربردها و تکنولوژی‌های مورد استفاده در میدل‌های حرارتی صفحه‌ای می‌پردازیم و نقش اساسی این ابزارهای حیاتی را در بهبود کیفیت و کارایی فرآیندهای صنعتی مورد تاکید قرار می‌دهیم.در اینجا به عملکرد ، اجزا ، کاربرد ، انواع ، ویژگی آن میپردازیم.

ساختار و اصول عملکرد

این ها معمولاً از صفحات فلت با ترکیب زیاد و باریک استفاده می‌کند. این صفحات به صورت متقاطع قرار گرفته اند تا سطح انتقال حرارت افزایش یابد. اصول عملکرد این مبدل حرارتی شامل انتقال حرارت از یک جریان به جریان دیگر به وسیله تماس مستقیم و انتقال حرارت از مایع به سطح جامد است.جهت اطلاعات بیشتر در مورد صفحات مبدل حرارتی صفحه ای کلیک کنید.

جهت مطالعه بیشتر در مورد نحوه کار مبدل حرارتی صفحه ای کلیک کنید.

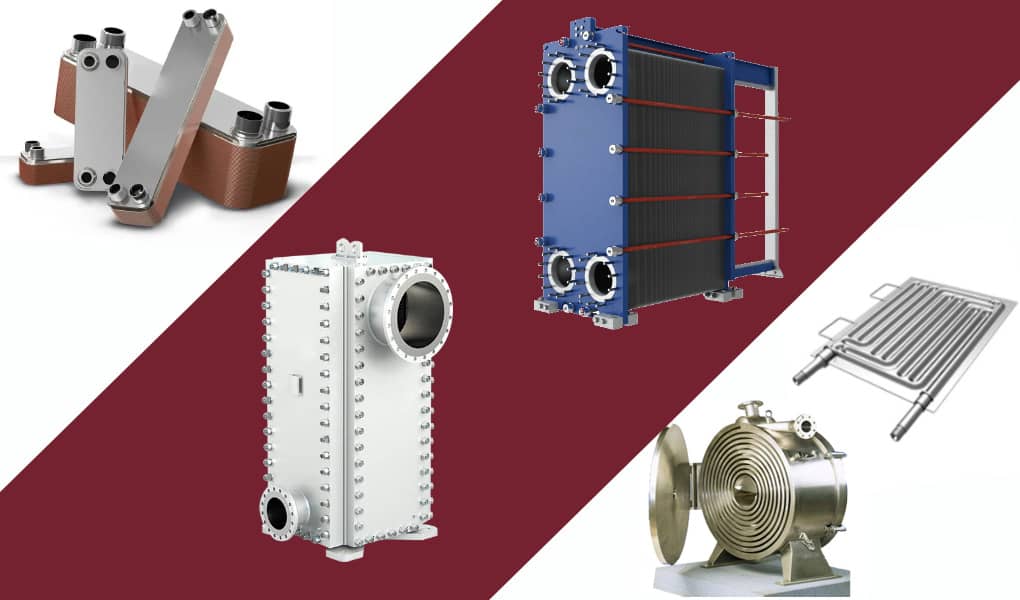

انواع مبدل حرارتی صفحه ای

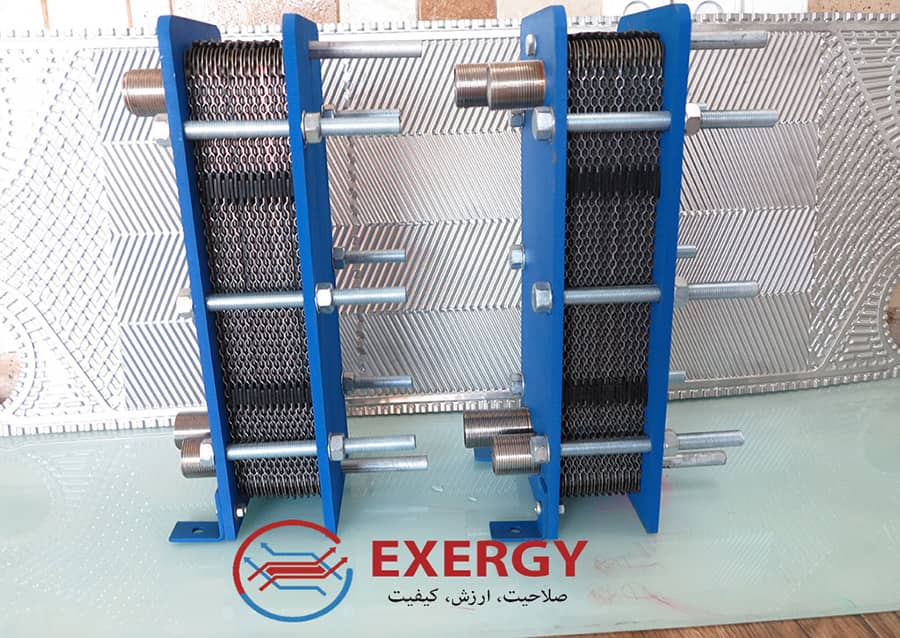

  • مبدل حرارتی صفحه‌ای با گسکت

یک نوع مبدل حرارتی است که شامل صفحات فلزی است که توسط یک لایه نرم‌افزاری یا گسکت از جنس موادی مانند لاستیک، سیلیکون، پلیمرهای مختلف و یا مواد فیبری جدا شده‌اند. این گسکت‌ها به عنوان عایق حرارتی و آب بندی بین دو سطح فلزی عمل می‌کنند و همچنین فشار مطلوب را بین این دو صفحه حفظ می‌کنند.

در این نوع مبدل حرارتی، گسکت بین دو صفحه فلزی قرار می‌گیرد و معمولاً به یکی از صفحات فشار داده می‌شود تا از جایگشتن و جدا شدن گسکت جلوگیری شود. این فشار معمولاً از طریق بسته شدن مهره‌ها یا پیچ‌های موجود در اطراف مبدل حرارتی ایجاد می‌شود.

مبدل حرارتی صفحه‌ای با گسکت دارای مزایایی مانند:

  • آب بندی موثر

گسکت‌ها به عنوان یک لایه آب بندی بین دو سطح فلزی عمل می‌کنند و جلوی نفوذ مایعات و گازها را می‌گیرند.

  • عمر طولانی‌تر

با استفاده از گسکت‌های مقاوم و با کیفیت، مبدل حرارتی می‌تواند دوام بیشتری داشته باشد.

  • تطبیق با سطوح نامنظم

گسکت‌ها به راحتی می‌توانند با سطوح فلزی نامنظم تطبیق یابند و فضای خالی را پر کنند.

  • تعویض آسان

در صورت لزوم، تعویض گسکت‌ها بسیار آسان است و نیاز به باز و بسته کردن مهره‌ها یا پیچ‌ها دارد.

از طرفی، باید توجه داشت که مبدل حرارتی صفحه‌ای با گسکت نیاز به مراقبت و نگهداری منظم دارد تا از خواص عایقی و آب بندی گسکت حفظ شود و از نشتی‌ها و دستگیرها جلوگیری شود. ادامه مطلب

مبدل حرارتی صفحه ای 4

  • مبدل حرارتی صفحه‌ای لحیمی

یک نوع مبدل حرارتی است که از صفحات فلزی تشکیل شده و این صفحات با استفاده از فرایند لحیم‌کاری به یکدیگر متصل می‌شوند. در این نوع مبدل حرارتی، انتقال حرارت از یک محیط به محیط دیگر از طریق صفحات فلزی و انتقال گرما از یک مایع یا گاز به سایر مایعات یا گازها انجام می‌شود.

برای ایجاد اتصال بین صفحات فلزی، از فرایند لحیم‌کاری استفاده می‌شود. در این فرایند، یک ماده لحیم (معمولاً فلزی) به صورت مایع بر روی سطح فلزی اعمال می‌شود و سپس صفحات فلزی با هم تماس داده می‌شوند تا لحیم به دو سطح متصل شود. پس از سرد شدن و انجام فرایند لحیم‌کاری، اتصال فلزی بین صفحات به وجود می‌آید و حرارت به صورت مستقیم از یک صفحه به دیگری انتقال می‌یابد.

مبدل حرارتی صفحه‌ای لحیمی معمولاً در انواع مختلفی از سیستم‌های خنک‌کننده و گرم‌کننده استفاده می‌شود، از جمله سیستم‌های خنک‌کننده آب، رادیاتورها، تبادل گرمایی مایعات و گازها، و دیگر سیستم‌های صنعتی و صنعتی. این نوع مبدل حرارتی به علت ساختار ساده‌ای که دارد و قابلیت انتقال حرارت بهبود یافته به دلیل اتصال مستقیم فلز به فلز، مورد توجه قرار می‌گیرد. ادامه مطلب

مبدل حرارتی صفحه لحیمی

  • مبدل حرارتی صفحه‌ای جوشی

یک نوع مبدل حرارتی است که از صفحات فلزی تشکیل شده و این صفحات با استفاده از فرایند جوشکاری به یکدیگر متصل می‌شوند. این نوع مبدل حرارتی از جوشکاری به عنوان روش اتصال اجزای مختلف آن استفاده می‌کند.

در فرایند جوشکاری، دو قطعه فلزی به هم متصل می‌شوند. این فرایند ممکن است به روش‌های مختلفی انجام شود، مانند جوشکاری آرک (مانند جوشکاری موقعیتی و جوشکاری مقاومتی)، جوشکاری گاز، جوشکاری تیگ، و غیره. برای مبدل حرارتی صفحه‌ای جوشی، انتخاب روش جوشکاری بستگی به مواد فلزی و شرایط کاری مورد استفاده دارد.

مبدل حرارتی صفحه‌ای جوشی معمولاً در انواع مختلفی از سیستم‌های صنعتی و صنعتی مورد استفاده قرار می‌گیرد، مانند تبادل گرمایی مایعات، سیستم‌های خنک‌کننده و گرم‌کننده، رادیاتورها، و غیره. این نوع مبدل حرارتی به دلیل اتصال محکم و پایداری که از طریق جوشکاری فراهم می‌شود، مناسب برای محیط‌هایی با فشار و دماهای بالا است. ادامه مطلب

مبدل حرارتی صفحه جوشی

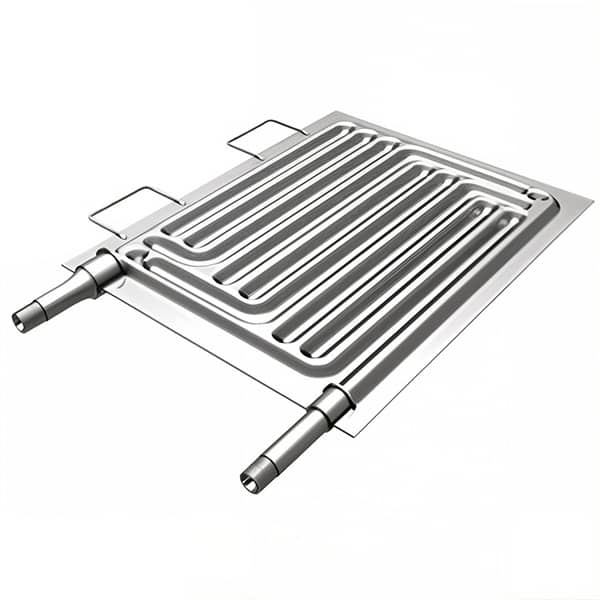

  • مبدل حرارتی صفحه کویلی

یک ساختار متشکل از صفحات فلزی و لوله‌های کویلی است که بر روی این صفحات نصب می‌شوند. این نوع مبدل حرارتی برای انتقال حرارت بین دو مایع یا مایع و هوا استفاده می‌شود.

صفحات فلزی اصلی این مبدل حرارتی به عنوان سطوح انتقال حرارت عمل می‌کنند. لوله‌های کویلی که بر روی این صفحات نصب می‌شوند، به عنوان مسیری برای عبور مایع گرم یا سرد به منظور انتقال حرارت به یا از صفحات فلزی عمل می‌کنند.

در مبدل حرارتی صفحه کویلی، مایع گرم یا سرد از طریق لوله‌های کویلی عبور می‌کند و حرارت خود را به صفحات فلزی منتقل می‌کند. این صفحات سپس حرارت را به مایع دیگری که در تماس با آن‌ها است انتقال می‌دهند.

استفاده از لوله‌های کویلی به عنوان عامل انتقال حرارت از مزایای زیر برخوردار است:

  • افزایش منطقه سطح مخاطب

لوله‌های کویلی باعث افزایش منطقه سطح مخاطب با مایعات می‌شوند و انتقال حرارت را بهبود می‌بخشند.

  • قابلیت انعطاف پذیری

لوله‌های کویلی به عنوان مسیری برای عبور مایعات انعطاف پذیری بیشتری نسبت به سایر ساختارهای مبدل حرارتی فراهم می‌کنند.

  • کارایی بالا

این نوع ساختار به دلیل افزایش منطقه سطح مخاطب و انعطاف پذیری بالا، کارایی بالایی در انتقال حرارت دارد.

مبدل حرارتی صفحه کویلی معمولاً در سیستم‌های گرم‌کننده، خنک‌کننده، تهویه‌مطبوع و صنایع شیمیایی مورد استفاده قرار می‌گیرد. ادامه مطلب

مبدل حرارتی صفحه ای 3

  • صفحه ای مارپیچ

مبدل حرارتی صفحه‌ای مارپیچ یک نوع مبدل حرارتی است که از صفحات فلزی تشکیل شده و دارای یک ساختار مارپیچی است. این نوع مبدل حرارتی معمولاً برای انتقال حرارت بین دو مایع یا گاز استفاده می‌شود.

در مبدل حرارتی صفحه‌ای مارپیچ، صفحات فلزی به صورت مارپیچی شکل داده شده‌اند و از فاصله‌های مختلف از هم تشکیل شده‌اند. این ساختار مارپیچی باعث افزایش منطقه سطح مخاطب با مایعات می‌شود و انتقال حرارت را بهبود می‌بخشد. علاوه بر این، این ساختار می‌تواند به عنوان یک تراکم‌دهنده طراحی شود که بهبود کارایی انتقال حرارت را افزایش می‌دهد.

مبدل حرارتی صفحه‌ای مارپیچ معمولاً در سیستم‌هایی مانند گرم‌کننده‌ها، خنک‌کننده‌ها، تبادل‌گرهای گرمایی و سردایشی، و دیگر سیستم‌های صنعتی و صنعتی مورد استفاده قرار می‌گیرد. از آنجایی که این ساختار مناسب برای انتقال حرارت بین دو مایع یا گاز به صورت موازی است، به عنوان یک گزینه کارآمد برای بسیاری از برنامه‌های صنعتی و صنعتی مورد استفاده قرار می‌گیرد. ادامه مطلب

مبدل رارتی صفحه مارپیچی

انتخاب مناسب مبدل حرارتی صفحه ای

تلاطم جریان بالا بین صفحات منجر به انتقال حرارت بالاتر می شود. با این حال، موجب افت فشار می شود. مهندسان طراحی حرارتی ما در شرکت اکسرژی به شما کمک خواهند کرد تا مدل و پیکربندی مناسب برای نیازهای کاربردی شما را طراحی و توسط شما انتخاب شوند و در عین حال حداکثر عملکرد حرارتی را ارائه دهید و افت فشار را به حداقل برسانید.

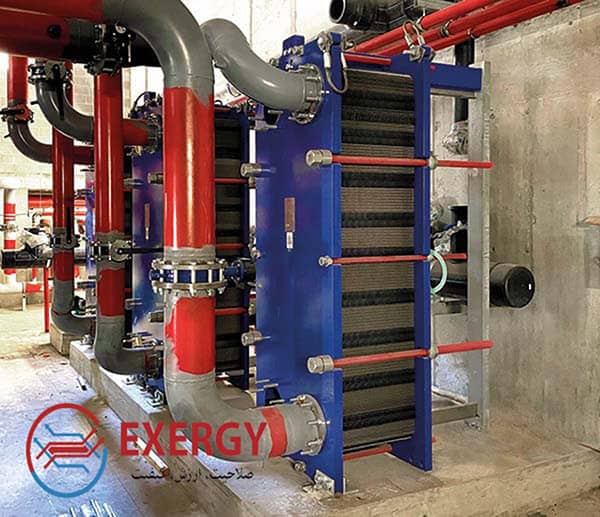

کاربردها

  1. صنایع مواد غذایی

    • تبدیل حرارت در فرآیندهای پستوریزاسیون و استریلیزاسیون: در تولید محصولات غذایی، آن ها برای افزایش دما به میزان مشخص در فرآیندهای پستوریزاسیون و استریلیزاسیون مواد غذایی استفاده می‌شود. ادامه مطلب
  2. صنایع شیمیایی

    • تبدیل حرارت در فرآیندهای شیمیایی: در تولید مواد شیمیایی،  برای کنترل دما در واکنش‌های شیمیایی، تبدیل‌های حرارتی و تبرید مورد استفاده قرار می‌گیرد. ادامه مطلب
  3. صنایع نفت و گاز

    • سیستم‌های خنک کننده: در صنایع نفت و گاز،  در سیستم‌های خنک کننده برای خنک کردن مایعات مورد استفاده قرار می‌گیرد.
  4. صنایع داروسازی

    • تبدیل حرارت در فرآیندهای تولید دارو: در تولید داروها، انتقال حرارت بین مواد و فرآیندهای تبدیل حرارتی با استفاده از این مبدل ها انجام می‌شود. ادامه مطلب
  5. صنایع خودروسازی

    • خنک کننده موتورها: در خودروها،  برای خنک کردن سیستم خنک کننده موتور استفاده می‌شود. ادامه مطلب
  6. صنایع الکترونیک

    • سیستم‌های خنک کننده الکترونیکی: در تولید قطعات الکترونیکی و دستگاه‌های الکترونیکی پیچیده، به عنوان یک سیستم خنک کننده مؤثر به کار می‌رود. ادامه مطلب
  7. صنایع گرمایش و تهویه

    • سیستم‌های گرمایش تهویه و تهویه مطبوع: در سیستم‌های گرمایش تهویه و تهویه مطبوع (HVAC) ساختمان‌ها و اتاق‌ها،  برای تبدیل حرارت بین هواهای تازه و هواهای داخلی به کار می‌رود.ادامه مطلب
  8. صنایع آب و فاضلاب

    • فرآیندهای تصفیه آب: در سیستم‌های تصفیه آب و فاضلاب، برای تبدیل حرارت در فرآیندهای مختلف از جمله استخراج گرما و خنک کردن مایعات استفاده می‌شود. ادامه مطلب
  9. صنایع متالورژی

    • پروسه‌های ذوب و حرارت دهی: در صنعت متالورژی،  برای فرآیندهای ذوب و حرارت دهی مواد معدنی و فلزات به کار می‌رود. ادامه مطلب

ویژگی ها

  1. کارایی بالا: به دلیل ساختار صفحه ای با سطح بزرگ، این مبدل حرارتی کارایی بسیار بالا در انتقال حرارت ارائه می‌دهد.
  2. فضای کمتر: با توجه به طراحی متراکم، این نوع مبدل از فضای کمتری است که برای نصب در مکان‌های محدود بسیار ارزشمند است.
  3. تطابق با تغییرات دما: قابل تحمل بودن با تغییرات دما و شرایط دیگر از دیگر مزیت‌های این مبدل حرارتی است.

مزایای مبدل حرارتی صفحه ای

طراحی فشرده

نرخ های انتقال حرارت بالا

تعمیر و نگهداری آسان

کنترل دم

مقرون به صرفه

معایب مبدل حرارتی صفحه ای

در حالی که این دستگاه ها مزایای زیادی دارند، اما بدون چالش نیستند. رسوب ناشی از رسوب آلاینده ها بر روی سطوح صفحه، می تواند کارایی را در طول زمان کاهش دهد. سازگاری با سیالات خاص و پتانسیل خوردگی ملاحظات اضافی است. مهندسان باید با دقت مواد و پارامترهای طراحی را انتخاب کنند تا این چالش ها را کاهش دهند و از قابلیت اطمینان طولانی مدت مبدل های حرارتی صفحه ای اطمینان حاصل کنند.

برای اطلاعات بیشتر در مورد مزایا و معایب مبدل حرارتی صفحه ای کلیک کنید.

نتیجه‌گیری

این مبدل با ساختار کارآمد و قابل اعتماد، در انتقال حرارت در صنایع مختلف تأثیرگذار است. با توجه به کارایی بالا، فضای محدود، استفاده از تطابق با شرایط مختلف، این تجهیزات به عنوان یک ابزار بسیار حیاتی در بهبود کارایی و کاهش هزینه‌های انتقال حرارت به‌شمار می‌آیند.
