ریبویلرها در مبدل های حرارتی پوسته و لوله
معرفی:

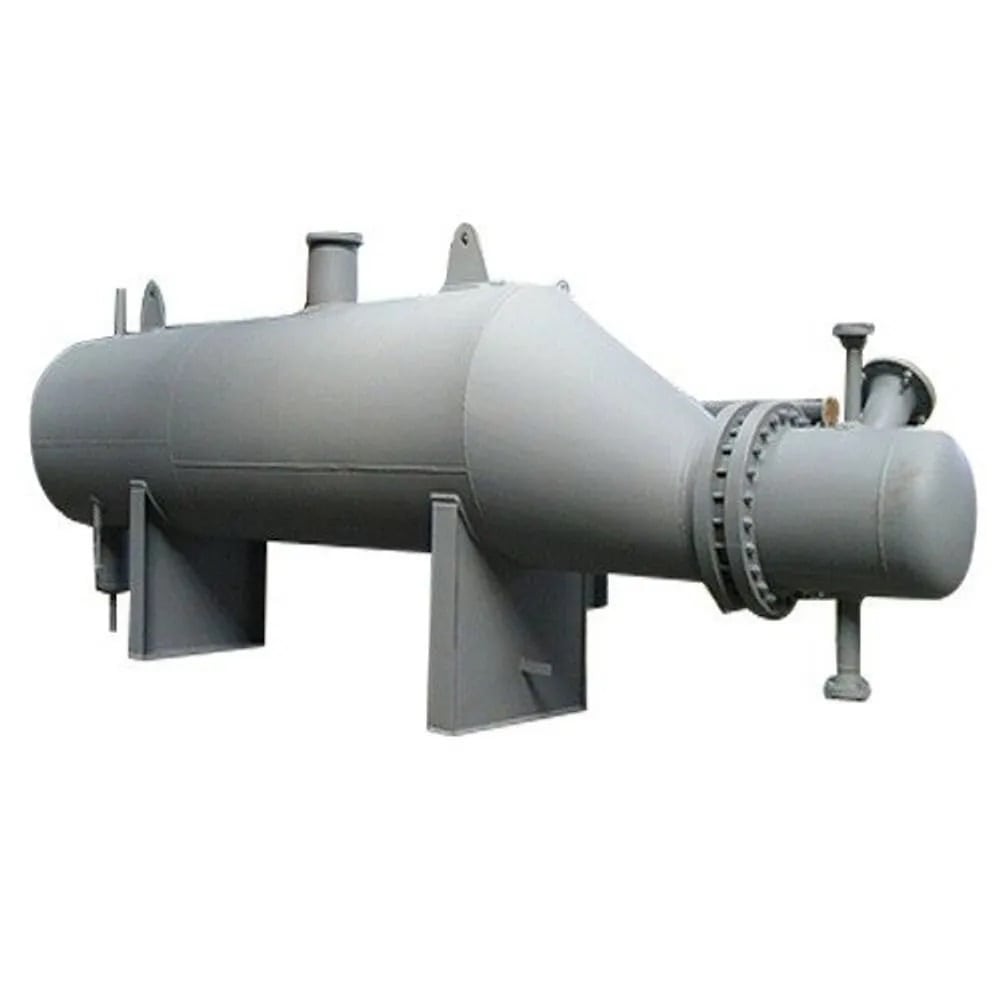

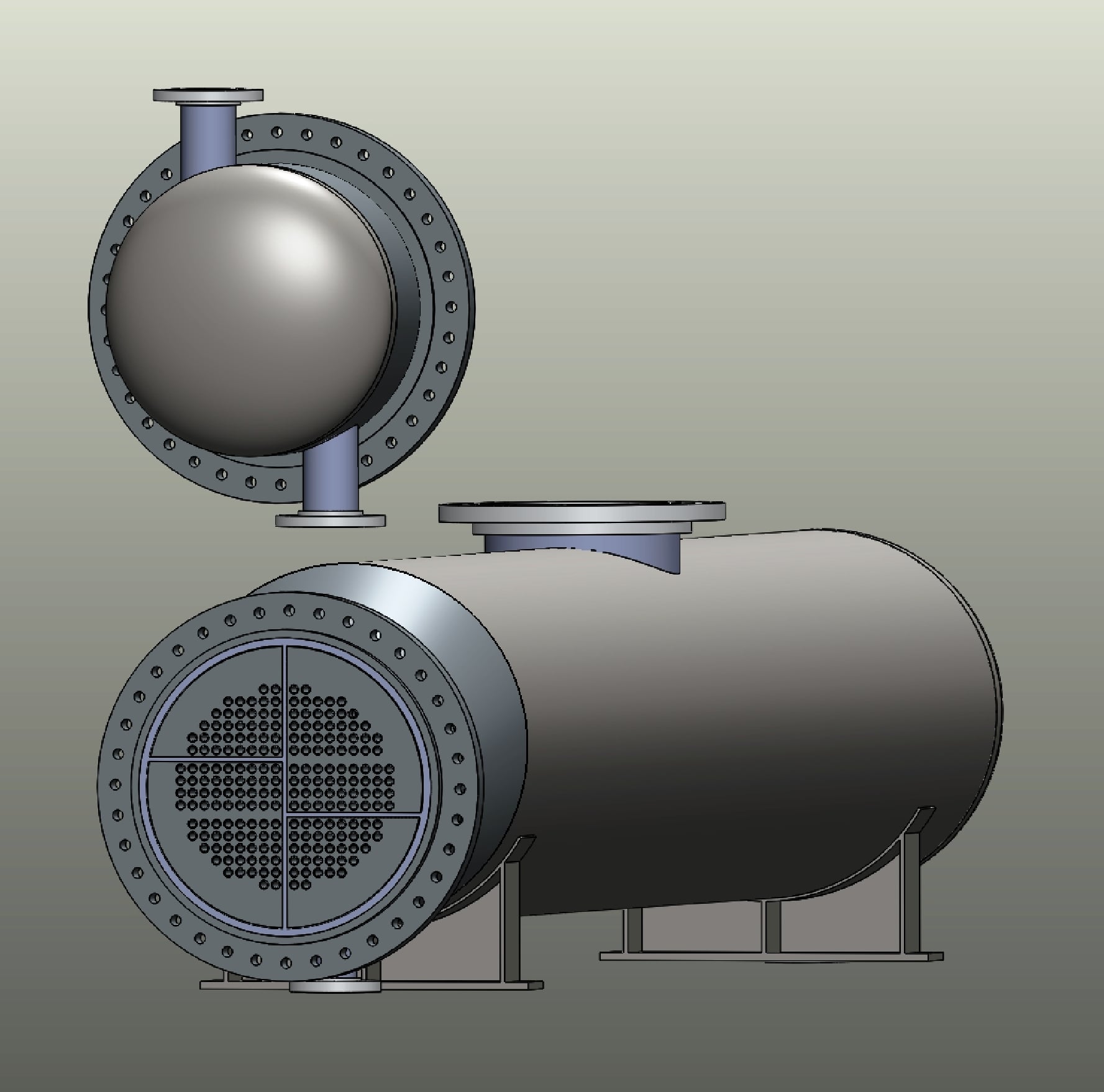

مبدل حرارتی ریبویلر یک نوع تخصصی از مبدل حرارتی پوسته و لوله است که عمدتاً در فرآیندهای تقطیر به منظور تبخیر مایع برای ایجاد بخار برای ستون تقطیر استفاده می شود. طراحی متمایز آن، با داشتن پوسته افقی، آن را از انواع دیگر مبدل های حرارتی متمایز می کند. هدف این بحث جامع، بررسی پیچیدگیهای دیگهای کتری، کاوش در طراحی، اصول کار، مزایا، محدودیتها و کاربردهای آنها است. جهت خرید روی مبدل حرارتی پوسته و لوله کلیک کنید.

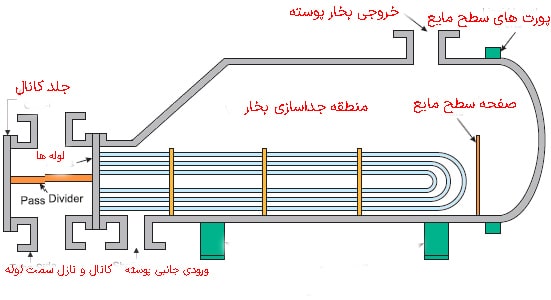

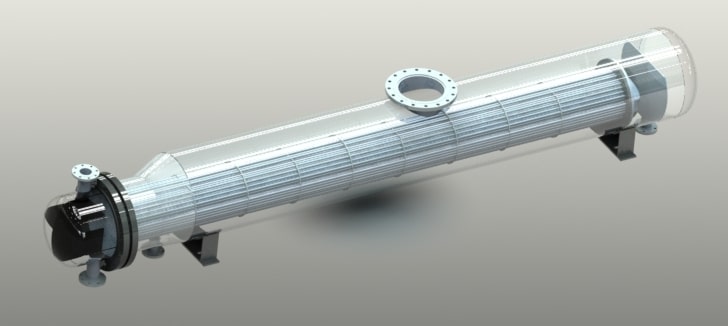

طراحی و اجزای سازنده:
1. پوسته افقی:
ویژگی بارز دیگ بخار کتری، پوسته افقی آن است. بر خلاف مبدل های حرارتی عمودی، جهت افقی پوسته در یک مبدل حرارتی ریبویلر امکان تبخیر موثر مایع را فراهم می کند و آن را به ویژه برای کاربردهای تقطیر مناسب می کند.

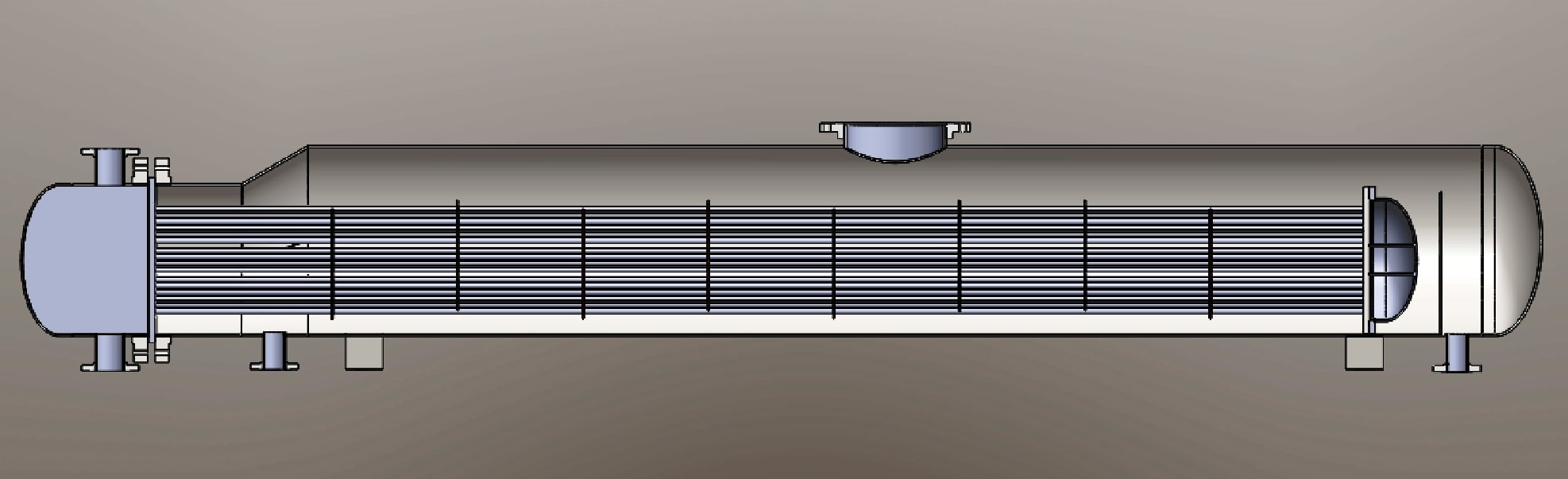

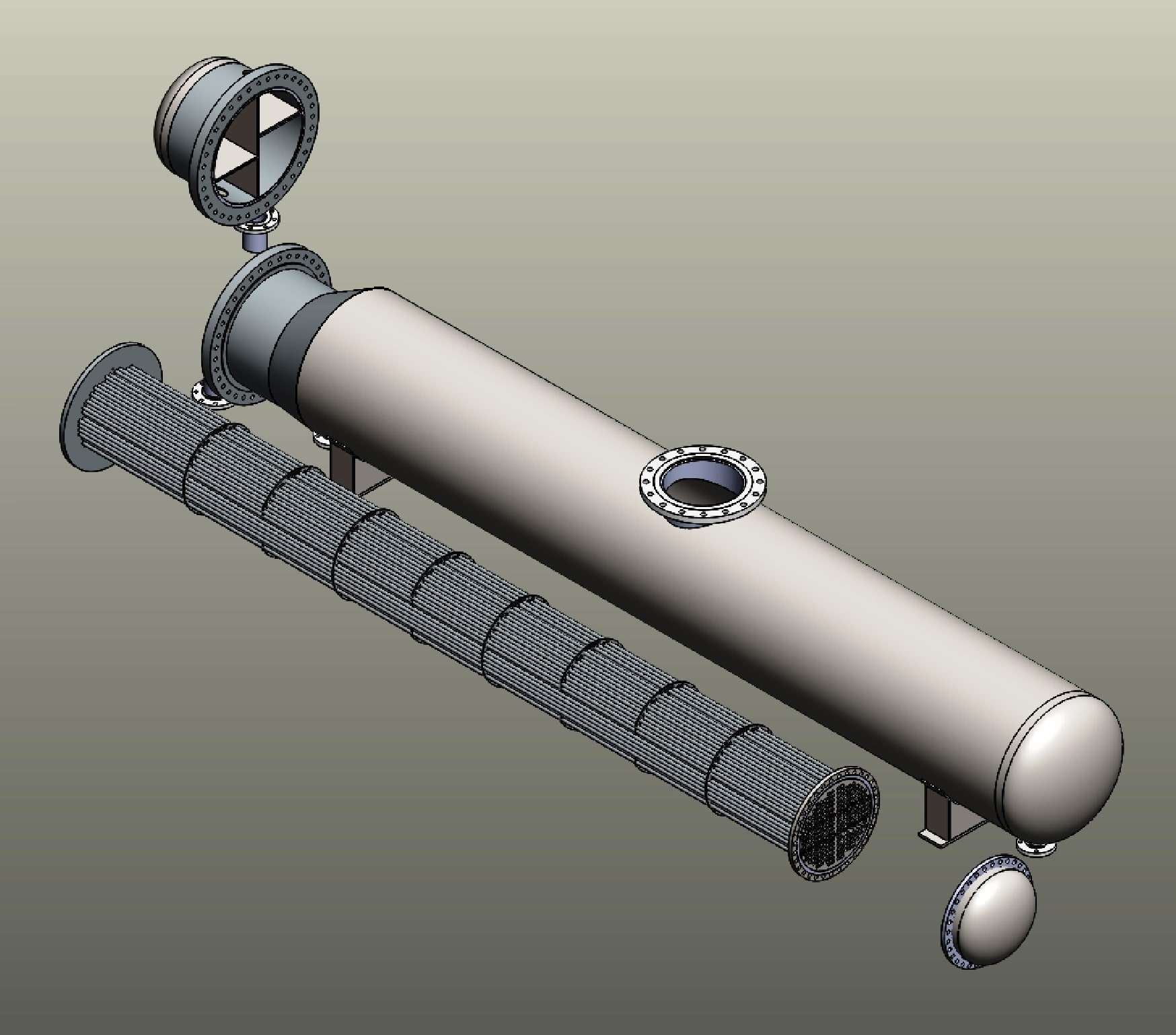

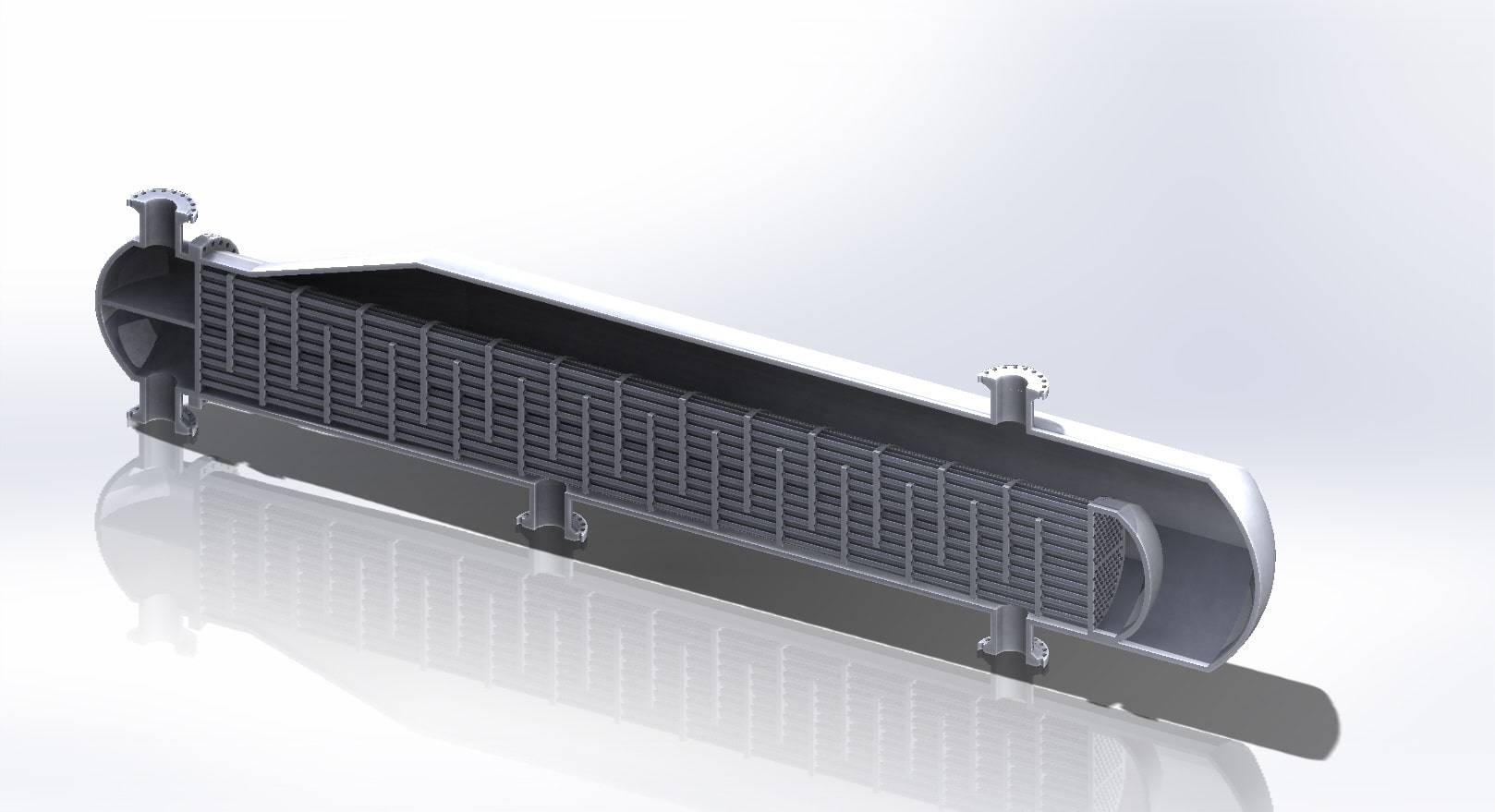

2. دسته لوله:
بسته لوله در پوسته افقی شامل لوله های متعددی است که مایعی که باید تبخیر شود (معمولاً خوراک تقطیر) از طریق آنها جریان می یابد. این لوله ها معمولاً U شکل یا مستقیم هستند و به هر دو سر مبدل متصل می شوند و جریان مداوم مایع را تسهیل می کنند.
3. ورودی و خروجی مایع:
مایعی که باید تبخیر شود، از طریق یک ورودی که معمولاً در یک انتهای پوسته افقی قرار دارد، وارد مبدل ریبویلر می شود. پس از عبور از لوله ها و تبخیر شدن، بخار حاصل از مبدل از طریق یک خروجی که معمولاً در انتهای مخالف قرار دارد، خارج می شود.
4. منبع گرما:
یک مبدل حرارتی ریبویلر برای تامین انرژی مورد نیاز برای تبخیر به یک منبع گرمای خارجی متکی است. این منبع حرارتی بسته به نیازهای فرآیند خاص و منابع موجود می تواند اشکال مختلفی مانند بخار، روغن داغ یا سایر وسایل گرمایشی داشته باشد.
5. baffle و صفحات پشتیبانی:
بافل ها و صفحات نگهدارنده اغلب در طراحی گنجانده می شوند تا عملکرد مبدل را افزایش دهند. بافل ها به هدایت جریان مایع در داخل پوسته کمک می کنند و انتقال حرارت را بهینه می کنند، در حالی که صفحات نگهدارنده یکپارچگی ساختاری را برای بسته لوله ایجاد می کنند.
اصول کار در مبدل حرارتی ریبویلر:
اصول کار یک مبدل ریبویلر ریشه در فرآیند تقطیر و نیاز به تولید بخار برای ستون تقطیر دارد. مراحل کلیدی درگیر در عملکرد یک ریبویلر را می توان به شرح زیر خلاصه کرد:
1. ورودی و جریان مایع:
مایعی که قرار است تبخیر شود، اغلب مخلوطی از اجزای مختلف است، از طریق ورودی مایع وارد مبدل می شود. جریان به دقت کنترل می شود تا از توزیع بهینه در سراسر بسته لوله اطمینان حاصل شود.
2. انتقال حرارت:
همانطور که مایع در لوله ها به گردش در می آید، منبع گرمای خارجی – خواه بخار، روغن داغ یا رسانه های دیگر باشد – انرژی حرارتی را به مایع منتقل می کند. این گرما باعث تبخیر مایع و تبدیل آن به بخار می شود.
3. خروجی بخار:
محصول بخار شده از طریق خروجی بخار از مبدل خارج می شود. این بخار سپس به ستون تقطیر هدایت می شود، جایی که نقش مهمی در جداسازی اجزا بر اساس نقطه جوش مربوطه آنها دارد.
4. عملیات مستمر:
مبدل حرارتی ریبویلر برای کار مداوم طراحی شده اند و از تامین بخار ثابت به ستون تقطیر اطمینان می دهند. پیکربندی افقی، همراه با مکانیسم های انتقال حرارت کارآمد، امکان عملکرد ثابت و قابل اعتماد را فراهم می کند.
انواع مبدل حرارتی ریبویلر:
انواع مختلفی از reboilerها وجود دارد که هرکدام مطابق با شرایط و الزامات فرآیند خاصی هستند. رایج ترین انواع عبارتند از:
1. Reboilers Thermosyphon:
- طراحی:
در این پیکربندی، مایع به دلیل گردش طبیعی (اثر ترموسیفون) ناشی از اختلاف چگالی بین بخش های گرم و سرد مایع از طریق لوله ها جریان می یابد.
- مزایای:
- طراحی ساده و بدون اجزای مکانیکی
- مناسب برای کاربردهای حرارتی کم تا متوسط.
- محدودیت ها:
- محدود به نرخ انتقال حرارت نسبتاً پایین.
2. مبدل حرارتی ریبویلر با گردش اجباری:
- طراحی:
بر خلاف ریبویلرهای ترموسیفون، ریبویلرهای با گردش اجباری از یک پمپ برای گردش فعال مایع در لوله ها استفاده می کنند که امکان انتقال حرارت بالاتر را فراهم می کند.
- مزایای:
- کنترل بیشتر بر سرعت جریان مایع
- مناسب برای کاربردهای حرارتی بالا
- محدودیت ها:
- افزایش پیچیدگی و نیازهای تعمیر و نگهداری.
3. ریبویلر ترموسیفون افقی:
- طراحی: شبیه به ریبویلرهای نوع کتری، اما با یک حلقه ترموسیفون افقی، گردش طبیعی مایع را افزایش میدهد.
- مزایای:
- سادگی را با گردش خون بهبود یافته ترکیب می کند.
- برای فرآیندهای تقطیر خاص مناسب است.
- محدودیت ها:
- ممکن است همچنان از نظر نرخ انتقال حرارت محدود باشد.
مزایای مبدل حرارتی ریبویلر :
1. طراحی فشرده:
- پیکربندی افقی امکان طراحی فشردهتر را فراهم میکند و مبدل را برای کاربردهایی که فضا محدود است مناسب میسازد.
2. تبخیر کارآمد:
- جهت افقی تبخیر کارآمد مایع را تسهیل می کند و از تامین یکنواخت و قابل اعتماد بخار به ستون تقطیر اطمینان می دهد.
3. سازگاری:
- این مبدل ها را می توان با شرایط مختلف فرآیند و خواص سیال تطبیق داد و آنها را برای برآوردن نیازهای مختلف تقطیر همه کاره می کند.
4. تعمیر و نگهداری ساده:
- در برخی از پیکربندیها، مانند ریبویلرهای ترموسیفون، عدم وجود اجزای مکانیکی تعمیر و نگهداری را ساده میکند و به قابلیت اطمینان کلی کمک میکند.
محدودیت ها و چالش ها:
1. نرخ انتقال حرارت محدود:
- در کاربردهای خاص، ریبویلرها ممکن است محدودیت هایی در دستیابی به نرخ انتقال حرارت بالا در مقایسه با سایر انواع دیگ بخار داشته باشند.
2. پتانسیل برای Liquid Holdup:
- پیکربندی افقی ممکن است منجر به احتباس مایع در بخشهای خاص شود که بر کارایی فرآیند تبخیر تأثیر میگذارد.
3. پیچیدگی در طرح های گردش اجباری:
- ریبویلرهای با گردش اجباری، در حالی که نرخ انتقال حرارت بالاتری را ارائه می دهند، پیچیدگی و نیازهای تعمیر و نگهداری اضافی را معرفی می کنند.
4. الزامات برنامه خاص:
- ریبویلرها برای کاربردهای تقطیر مناسب هستند، اما طراحی آنها ممکن است برای سایر فرآیندهای تبادل حرارتی مطلوب نباشد.
برنامه های کاربردی:
مبدل حرارتی ریبویلر کاربرد وسیعی در صنایع پتروشیمی، شیمیایی و پالایشگاهی دارند، به ویژه در فرآیندهای مربوط به تقطیر. برخی از برنامه های کاربردی قابل توجه عبارتند از:
1. پالایش نفت:
- ریبویلرها معمولاً در واحدهای تقطیر نفت خام برای تولید بخار برای جداسازی بخشهای مختلف هیدروکربنی استفاده میشوند.
2. پردازش شیمیایی:
- کارخانه های شیمیایی در فرآیندهایی که جداسازی یا خالص سازی اجزا از طریق تقطیر یک مرحله حیاتی است، از ریبویلر استفاده می کنند.
3. فرآوری گاز طبیعی:
- ریبویلرها در تاسیسات پردازش گاز طبیعی نقش دارند و به جداسازی اجزایی مانند متان، اتان و پروپان کمک می کنند.
4. تولید پتروشیمی:
- فرآیندهای مختلف تولید پتروشیمی، مانند ساخت اتیلن یا پروپیلن، ممکن است شامل استفاده از ریبولرها باشد.
مطالعه بیشتر
کاربرد مبدل حرارتی کویل لوله ای
ملاحظات طراحی و بهره برداری در مبدل حرارتی ریبویلر:
1. خواص سیال:
- ویژگی های مایعی که باید تبخیر شود، از جمله ترکیب و خواص فیزیکی آن، بر انتخاب مواد و طراحی کلی تأثیر می گذارد.
2. منبع گرما:
- انتخاب منبع گرما، خواه بخار، روغن داغ، یا یک وسیله دیگر، به عواملی مانند در دسترس بودن، هزینه و الزامات خاص فرآیند بستگی دارد.
3. کنترل و نظارت:
- اجرای سیستم های کنترل و نظارت موثر برای حفظ عملکرد بهینه و اطمینان از ایمنی فرآیند تقطیر بسیار مهم است.
4. پروتکل های نگهداری:
- تعمیر و نگهداری منظم، از جمله تمیز کردن لوله ها و بازرسی قطعات، برای جلوگیری از رسوب و اطمینان از عمر طولانی دیگ بخار ضروری است.
روندها و نوآوری های آینده:
همانطور که صنایع به تکامل خود ادامه می دهند، فن آوری ها و نوآوری های مرتبط با مبدل های حرارتی، از جمله دستگاه های ریبویلر نیز پیشرفت می کنند. برخی از روندها و تحولات آینده بالقوه عبارتند از:
1. مواد پیشرفته:
- استفاده از مواد پیشرفته با مقاومت در برابر خوردگی و خواص انتقال حرارت افزایش یافته می تواند به کارایی و دوام دیگ های کتری کمک کند.
2. سیستم های نظارت هوشمند:
- ادغام سنسورهای هوشمند و سیستمهای مانیتورینگ میتواند ردیابی بیدرنگ معیارهای عملکرد، تسهیل نگهداری پیشبینی و بهینهسازی پارامترهای عملیاتی را امکانپذیر کند.
3. طراحی های کارآمد انرژی:
- تلاشهای تحقیق و توسعه مداوم ممکن است منجر به طراحی ریبویلر با انرژی کارآمدتر شود و مصرف انرژی کلی در فرآیندهای تقطیر را کاهش دهد.
4. راه حل های سفارشی:
- گرایش به سمت راهحلهای سفارشیتر و مناسبتر برای برآوردن نیازهای صنعت و فرآیند خاص ممکن است منجر به توسعه مبدل ها با افزایش انعطافپذیری و سازگاری شود.
نتیجه:
در حوزه فرآیندهای تقطیر، ریبویلر به عنوان یک جزء حیاتی قرار دارد و نقشی محوری در تولید بخار برای جداسازی اجزا بر اساس نقطه جوش آنها ایفا می کند. پیکربندی افقی آن، همراه با گزینه های طراحی مختلف مانند ترموسیفون و گردش اجباری، تطبیق پذیری را برای سازگاری با شرایط مختلف فرآیند ارائه می دهد.
در حالی که مبدل حرارتی ریبویلر کارایی خود را در کاربردهای خاص نشان داده، ضروری است که مزایا و محدودیتهای آن را در زمینه سیستم تقطیر کلی در نظر بگیریم. عواملی مانند نرخ انتقال حرارت، خواص سیال و نیازهای تعمیر و نگهداری باید انتخاب مناسب ترین نوع ریبویلر را برای یک کاربرد معین هدایت کنند.
با ادامه پیشرفت صنایع، تحقیقات و نوآوری های مستمر احتمالاً منجر به پیشرفت های بیشتر در فناوری ریبولر، رسیدگی به چالش ها و ارائه راه حل های کارآمدتر و پایدارتر برای نیازهای در حال تحول بخش های پتروشیمی، شیمیایی و پالایش خواهد شد. چه از طریق ترکیب مواد پیشرفته، سیستمهای نظارت هوشمند، یا طرحهای کارآمد انرژی، ریبویلر کتری سنگ بنای فرآیندهای تقطیر پیچیده باقی میماند و به تولید مواد شیمیایی و سوختهای ضروری که دنیای مدرن ما را نیرو میدهند، کمک میکند.
