مبدل حرارتی پوسته و لوله اکسرژی با طراحی مهندسی پیشرفته و استفاده از متریال مقاوم، یکی از بهینه‌ترین گزینه‌ها برای انتقال حرارت در صنایع مختلف از جمله نفت، گاز، پتروشیمی و نیروگاهی است. این مبدل با بازدهی بالا، طول عمر طولانی و حداقل افت فشار، عملکردی مطمئن را در شرایط عملیاتی سخت فراهم می‌کند و با طراحی سفارشی، نیازهای متنوع صنعتی را برآورده می‌سازد.
| “به دنبال یک مبدل حرارتی پرقدرت و مقاوم هستید که بهترین راندمان را برای سیستم شما تضمین کند؟ در اکسرلند، ما مبدل‌های پوسته و لوله‌ای را طراحی می‌کنیم که حداکثر انتقال حرارت را با کمترین افت فشار فراهم می‌کنند. اگر می‌خواهید سریع و بدون دردسر بهترین گزینه را انتخاب کنید، همین حالا با ما تماس بگیرید!“ |
مبدل حرارتی پوسته و لوله چیست؟
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) یکی از رایج‌ترین و پرکاربردترین انواع مبدل حرارتی لوله ای در صنایع مختلف است. این مبدل از یک پوسته (Shell) و مجموعه‌ای از لوله‌ها (Tubes) تشکیل شده که درون آن قرار دارند. دو سیال با دماهای متفاوت درون این مبدل جریان پیدا می‌کنند و از طریق سطح لوله‌ها با هم تبادل حرارت انجام می‌دهند.
ساختار و اجزای مبدل حرارتی پوسته و لوله
مبدل‌های حرارتی پوسته و لوله از پرکاربردترین انواع مبدل‌ها در صنایع مختلف هستند. این مبدل‌ها دارای طراحی مستحکم و کارایی بالایی در انتقال حرارت بین دو سیال می‌باشند. در ادامه، به بررسی اجزا و ساختار این مبدل‌ها می‌پردازیم.
۱. اجزای اصلی مبدل حرارتی پوسته و لوله
پوسته (Shell)
پوسته بدنه اصلی مبدل است که مجموعه‌ای از لوله‌ها را در خود جای داده است. این بخش معمولاً از فولاد ضدزنگ، کربن استیل یا آلیاژهای مقاوم به خوردگی ساخته می‌شود. پوسته وظیفه دارد از سیالی که در اطراف لوله‌ها جریان دارد، محافظت کند و مسیر عبور آن را تعیین کند.
لوله‌ها (Tubes)
لوله‌ها مهم‌ترین اجزای مبدل حرارتی هستند که سیال گرم یا سرد درون آنها جریان دارد. جنس لوله‌ها بسته به نوع کاربرد و سیال مورد استفاده، متفاوت است. رایج‌ترین مواد برای ساخت لوله‌ها شامل:
✔ مس (برای انتقال حرارت بالا)
✔ فولاد ضدزنگ (برای مقاومت در برابر خوردگی)
✔ تیتانیوم (برای شرایط خورنده مانند آب دریا)
اکسرژی مبدل‌های خود را با لوله‌های باکیفیت و راندمان بالا طراحی می‌کند تا حداکثر کارایی در تبادل حرارت را داشته باشند.
| “مشتریان ما عاشق مبدل‌های حرارتی پوسته و لوله‌ای اکسرلند هستند! نظرات آنها را ببینید و متوجه شوید که چرا این محصولات بهترین انتخاب برای صنایع مختلف هستند. اگر دوست دارید یک انتخاب مطمئن با تجربه‌های واقعی داشته باشید، همین حالا با ما در ارتباط باشید!” |
تیوب‌شیت (Tube Sheet)
صفحه تیوب‌شیت لوله‌ها را در جای خود ثابت نگه می‌دارد و باعث اتصال آنها به بدنه مبدل می‌شود. این صفحه معمولاً از استیل ضدزنگ یا آلیاژهای مقاوم ساخته می‌شود تا بتواند در برابر فشار و حرارت بالا دوام بیاورد.
صفحات بافل (Baffles)
بافل‌ها صفحات هدایت‌کننده‌ای هستند که درون پوسته قرار گرفته و مسیر عبور سیال را تغییر می‌دهند. این صفحات باعث ایجاد تلاطم در سیال شده و زمان تماس سیال با لوله‌ها را افزایش می‌دهند، که در نتیجه بازدهی تبادل حرارت بیشتر می‌شود.
مزایای صفحات بافل:
✅ افزایش راندمان انتقال حرارت
✅ کاهش نقاط مرده جریان
✅ جلوگیری از ارتعاش لوله‌ها
درپوش‌ها (End Caps or Bonnet Covers)
درپوش‌ها در دو انتهای مبدل نصب می‌شوند و وظیفه آنها ورود و خروج سیال از لوله‌ها است. این قسمت‌ها می‌توانند ثابت یا متحرک باشند، که در صورت نیاز به تعمیر و نگهداری راحت‌تر، از نوع متحرک استفاده می‌شود.
نازل‌ها (Nozzles)
نازل‌ها وظیفه ورود و خروج سیالات به مبدل را بر عهده دارند. بسته به طراحی، هر مبدل دو یا چهار نازل دارد که مسیر عبور سیال‌های سرد و گرم را مشخص می‌کنند. جنس نازل‌ها معمولاً از فولاد ضدزنگ یا کربن استیل است.
“در اکسرلند، ما فقط مبدل حرارتی نمی‌فروشیم، بلکه یک همکاری پایدار و مطمئن را به شما ارائه می‌دهیم. محصولات ما دارای گارانتی، خدمات پس از فروش قوی و پشتیبانی ۲۴/۷ هستند. شما تنها نیستید، تیم ما همیشه کنار شماست تا بهترین عملکرد را از مبدل خود دریافت کنید!” |
۲. عملکرد کلی مبدل پوسته و لوله
1- سیال اول (معمولاً سیال گرم) از طریق یکی از نازل‌ها وارد شده و داخل لوله‌ها جریان پیدا می‌کند.
2- سیال دوم (معمولاً سیال سرد) از طریق نازل دیگر وارد فضای پوسته می‌شود و اطراف لوله‌ها را احاطه می‌کند.
3- با عبور سیال گرم از داخل لوله‌ها و سیال سرد از اطراف آنها، انتقال حرارت از سیال گرم به سرد اتفاق می‌افتد.
4- سیال خروجی از هر دو قسمت از طریق نازل‌های خروجی خارج شده و فرآیند تبادل حرارت کامل می‌شود.
۳. طراحی و ساخت مبدل‌های پوسته و لوله برند اکسرژی
✅ استفاده از آلیاژهای مقاوم به خوردگی: مبدل‌های اکسرژی با مواد اولیه باکیفیت ساخته شده‌اند تا عمر طولانی و بازدهی بالا داشته باشند.
✅ مهندسی بهینه با صفحات بافل: طراحی بهینه صفحات بافل در مبدل‌های اکسرژی باعث افزایش کارایی انتقال حرارت و کاهش افت فشار شده است.
✅ قابلیت سفارشی‌سازی: بسته به نیاز صنعت، این مبدل‌ها در ابعاد و ظرفیت‌های مختلف طراحی و تولید می‌شوند.
✅ سرعت در تحویل: تولید سریع و تحویل به‌موقع یکی از مزیت‌های رقابتی برند اکسرژی است.
“مبدل‌های حرارتی پوسته و لوله‌ای اکسرلند، با استانداردهای بین‌المللی ASME و TEMA طراحی شده‌اند و با استفاده از نرم‌افزارهای پیشرفته مانند HTRI بهینه‌سازی می‌شوند. این مبدل‌ها دارای بالاترین راندمان، کمترین افت فشار و طول عمر بالا هستند. اگر به دنبال داده‌های فنی دقیق و مقایسه‌های علمی هستید، کاتالوگ ما را دانلود کنید یا با مشاوران فنی ما مشورت کنید.” |
انواع مبدل حرارتی پوسته و لوله
انواع مبدل حرارتی پوسته و لوله و عملکرد آنها
۱. مبدل حرارتی تک‌پاس (Single Pass Shell and Tube Heat Exchanger)
مبدل‌های حرارتی تک‌گذره ساده‌ترین نوع مبدل‌های پوسته و لوله هستند که در آنها سیال درون لوله‌ها یک‌بار از یک سمت وارد شده و از سمت دیگر خارج می‌شود. این نوع مبدل‌ها معمولاً در سیستم‌هایی با دمای پایین و افت فشار کم استفاده می‌شوند. اکسرژی این مبدل‌ها را با طراحی بهینه و متریال مقاوم تولید می‌کند تا حداکثر کارایی را ارائه دهد.
🔹 عملکرد: در این نوع مبدل، سیال گرم در داخل لوله‌ها حرکت کرده و سیال سرد در اطراف آنها درون پوسته جریان می‌یابد. با یک‌بار عبور سیال از داخل لوله‌ها، تبادل حرارتی انجام می‌شود. این مدل مناسب سیستم‌هایی است که نیاز به کاهش دما در یک مرحله دارند.
۲. مبدل حرارتی دوپاس (Two Pass Shell and Tube Heat Exchanger)
در مبدل‌های دوپاس، سیال درون لوله‌ها دو بار از داخل مبدل عبور می‌کند که باعث بهبود راندمان حرارتی می‌شود. این نوع مبدل معمولاً در سیستم‌هایی با نیاز به تبادل حرارتی بالاتر یا تغییر دمای بیشتر استفاده می‌شود. اکسرژی این مدل را با توجه به استانداردهای جهانی طراحی می‌کند تا بازدهی بالایی داشته باشد.
🔹 عملکرد: در این مبدل، سیال ورودی پس از رسیدن به انتهای لوله‌ها توسط صفحات انتهایی برگشت داده شده و مجدداً در جهت مخالف از مبدل عبور می‌کند. این باعث می‌شود که گرما به طور مؤثرتری انتقال یابد و عملکرد سیستم بهینه شود.
۳. مبدل حرارتی چندپاس (Multi Pass Shell and Tube Heat Exchanger)
این مدل دارای چندین مسیر برای عبور سیال است و در سیستم‌هایی که اختلاف دمای بالایی دارند، عملکرد بهتری دارد. با استفاده از مسیرهای متعدد، بازدهی تبادل حرارتی افزایش پیدا کرده و امکان کاهش دما به مقدار مطلوب فراهم می‌شود. اکسرژی این نوع مبدل‌ها را برای صنایعی مانند پالایشگاه‌ها، پتروشیمی‌ها و صنایع غذایی تولید می‌کند.
🔹 عملکرد: سیال چندین بار در مسیرهای تعیین‌شده حرکت می‌کند تا حرارت بیشتری از دست بدهد یا جذب کند. این باعث می‌شود که تبادل حرارتی بهینه‌تر انجام شود و در نتیجه مصرف انرژی کاهش یابد.

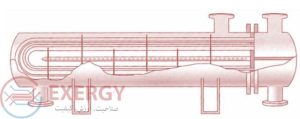

4-مبدل‌های حرارتی U-Tube:
این مبدل‌های حرارتی دارای طراحی بسته‌بندی لوله‌ای به شکل U هستند، که در آن یک انتهای لوله‌ها به یک صفحه لوله ثابت می‌شود در حالی که انتهای دیگر آن آزاد است که منبسط و منقبض شود. مبدل های حرارتی U-tube معمولاً در کاربردهایی استفاده می شوند که انبساط حرارتی زیادی بین پوسته و لوله ها مورد انتظار است.جهت مطالعه بیشتر بر روی مبدل حرارتی u-tube کلیک کنید.

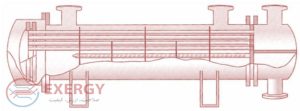

5- مبدل‌های حرارتی شناور:
در این نوع مبدل‌های حرارتی، یک سر بسته‌بندی لوله به یک صفحه لوله ثابت می‌شود، در حالی که سر دیگر آن به یک سر شناور متصل می‌شود که امکان انبساط حرارتی و تمیز کردن و نگهداری آسان‌تر را فراهم می‌کند.جهت مطالعه مطالب بیشتر روی مبدل حرارتی شناور کلیک کنید.
6- مبدل های حرارتی ورق لوله ثابت:
این مبدل های حرارتی دارای پیکربندی هستند که در آن دسته لوله مستقیماً به هر دو ورق لوله متصل می شود و نیازی به سر شناور نیست. مبدل‌های حرارتی ورق لوله ثابت معمولاً در کاربردهایی استفاده می‌شوند که اختلاف دما بین دو سیال کم است.
جهت مطالعه بیشتر بر روی مبدل حرارتی ورق لوله ثابت کلیک کنید.
7- Reboilers کتری:
ریبویلرهای کتری نوعی مبدل حرارتی پوسته و لوله هستند که به طور خاص برای کاربردهای جوش مانند در ستون های تقطیر استفاده می شود. در این مبدل‌های حرارتی، لوله‌ها در فاز مایع یا بخار غوطه‌ور می‌شوند و امکان انتقال حرارت زیاد را فراهم می‌کنند .جهت مطالعه بیتر بر روی reboiler کتری کلیک کنید.
8- مبدل حرارتی با جریان متقاطع (Cross Flow Shell and Tube Heat Exchanger)
در این نوع مبدل، سیالات در زوایای عمود بر یکدیگر حرکت می‌کنند که باعث بهبود راندمان انتقال حرارت می‌شود. این مبدل‌ها معمولاً در سیستم‌های خنک‌کاری و تهویه مطبوع استفاده می‌شوند. اکسرژی این مدل را با مهندسی دقیق طراحی می‌کند تا کمترین افت فشار و بیشترین راندمان را داشته باشد.
🔹 عملکرد: در این مبدل، یک سیال به صورت افقی و دیگری به صورت عمودی جریان دارد. این جریان متقاطع موجب بهبود راندمان تبادل حرارتی شده و باعث خنک‌کاری سریع‌تر در صنایع حساس مانند نیروگاه‌ها می‌شود.
9- مبدل حرارتی کندانسوری (Condenser Shell and Tube Heat Exchanger)
این مبدل برای میعان بخارات و تبدیل آن به مایع استفاده می‌شود. معمولاً در نیروگاه‌ها، سیستم‌های تبرید و پالایشگاه‌ها کاربرد دارد. اکسرژی این نوع مبدل را با استفاده از لوله‌های مسی یا استیل ضدزنگ طراحی می‌کند تا انتقال حرارت سریع‌تر انجام شود.
🔹 عملکرد: در این مدل، بخار داغ درون پوسته وارد شده و با عبور از روی لوله‌های سرد، انرژی خود را از دست داده و به مایع تبدیل می‌شود. این فرآیند برای بازیابی انرژی و کاهش اتلاف حرارتی اهمیت زیادی دارد.
10- مبدل حرارتی اواپراتوری (Evaporator Shell and Tube Heat Exchanger)
این نوع مبدل مخصوص تبخیر سیالات و تولید بخار طراحی شده است و در صنایعی مانند صنایع غذایی، پتروشیمی و سیستم‌های تبرید کاربرد دارد. اکسرژی این مدل را با طراحی مهندسی بهینه برای افزایش راندمان تولید می‌کند.
🔹 عملکرد: در این مبدل، سیال داخل لوله‌ها گرم شده و به نقطه جوش می‌رسد، سپس به بخار تبدیل می‌شود. این فرآیند برای تولید بخار در چیلرها و دیگ‌های بخار صنعتی ضروری است.
لطفاً توجه داشته باشید که اینها فقط چند نمونه هستند و انواع و گونه های دیگری از مبدل حرارتی برای کاربردهای مختلف وجود دارد.
مزایای مبدل حرارتی پوسته و لوله
✔️ راندمان حرارتی بالا به دلیل سطح انتقال حرارت زیاد.
✔️ قابلیت استفاده در فشار و دماهای بالا.
✔️ استفاده در صنایع گوناگون.
✔️ دوام بالا و مقاومت مکانیکی خوب.
✔️ نگهداری و تعمیر آسان..
مقایسه مبدل حرارتی پوسته و لوله با مبدل صفحه‌ای
| ویژگی‌ها | مبدل حرارتی پوسته و لوله | مبدل حرارتی صفحه‌ای |
|---|---|---|
| راندمان حرارتی | متوسط تا بالا | بسیار بالا |
| فضای اشغالی | زیاد | کم |
| هزینه اولیه | پایین‌تر | بالاتر |
| نگهداری و تمیزکاری | آسان‌تر | پیچیده‌تر |
| فشار و دمای کاری | بالا | متوسط |
کاربردهای مبدل حرارتی پوسته و لوله
🔹 صنایع نفت، گاز و پتروشیمی (برج‌های تقطیر، مبدل‌های کندانسور و ریبویلر)
🔹 صنایع شیمیایی (خنک‌سازی واکنش‌ها و فرآیندهای شیمیایی)
🔹 سیستم‌های تهویه مطبوع و چیلرها
🔹 دیگ‌های بخار و سیستم‌های گرمایشی
🔹 صنایع غذایی و لبنیات
🔹 نیروگاه‌ها و تولید برق
🔹 کاربردهای دریایی و کشتی‌سازی
روش‌های نگهداری و افزایش راندمان مبدل حرارتی پوسته و لوله
🔹 تمیزکاری دوره‌ای برای جلوگیری از رسوب و گرفتگی.
🔹 بررسی و تعویض آب‌بندها و درزگیرها.
🔹 بررسی نشتی‌های احتمالی و تعمیر آنها.
🔹 استفاده از مواد ضد رسوب برای افزایش عمر مفید.
🔹 اطمینان از عملکرد صحیح بفل‌ها برای بهینه‌سازی جریان.
سؤالات متداول درباره مبدل حرارتی پوسته و لوله
| سؤال | پاسخ |
| مبدل حرارتی پوسته و لوله چیه؟ | دستگاهی برای تبادل حرارت بین دو سیال با دماهای مختلف. |
| مبدل حرارتی شل اند تیوب یعنی چی؟ | همان مبدل حرارتی پوسته و لوله که به انگلیسی Shell and Tube گفته می‌شود. |
| فرق مبدل پوسته و لوله با مبدل صفحه‌ای چیه؟ | مبدل صفحه‌ای راندمان بالاتری دارد ولی مبدل پوسته و لوله مناسب فشارهای بالاست. |
| کاربرد مبدل پوسته و لوله چیه؟ | در صنایع مختلف مثل نفت، گاز، نیروگاه، صنایع غذایی و تهویه مطبوع. |
| انواع مبدل حرارتی پوسته و لوله کدومه؟ | شامل تک گذر، چند گذر، U-Tube، Fixed-Tube و Removable Bundle. |
| قیمت مبدل حرارتی پوسته و لوله چنده؟ | بستگی به جنس، ظرفیت و برند دارد. |
| از کجا مبدل حرارتی پوسته و لوله بخرم؟ | از تأمین‌کنندگان معتبر مانند اکسرلند. |
| چطور مبدل حرارتی پوسته و لوله رو نصب کنم؟ | باید از تکنسین متخصص کمک بگیرید و به دفترچه راهنما توجه کنید. |
| روش تمیز کردن مبدل حرارتی پوسته و لوله چیه؟ | از روش‌های شیمیایی یا مکانیکی برای رفع رسوب استفاده کنید. |
| چرا مبدل حرارتی پوسته و لوله من خوب کار نمیکنه؟ | ممکن است گرفتگی یا نشتی داشته باشد که نیاز به بررسی دارد. |
| چطوری راندمان مبدل حرارتی پوسته و لوله رو بالا ببرم؟ | استفاده از مواد ضد رسوب و سرویس منظم توصیه می‌شود. |
| چطور بفهمم مبدل حرارتی نشتی داره؟ | کاهش فشار یا وجود مایع نشتی اطراف مبدل نشانه‌ای از مشکل است. |
| مبدل حرارتی پوسته و لوله بهتره یا مبدل صفحه‌ای؟ | بستگی به نیاز شما دارد؛ برای دما و فشار بالا، مبدل پوسته و لوله مناسب‌تر است. |
جمع‌بندی
مبدل‌های حرارتی پوسته و لوله یکی از پراستفاده‌ترین تجهیزات در صنایع مختلف هستند. با توجه به نوع سیالات، دمای کاری و فشار، می‌توان نوع مناسب این مبدل را انتخاب کرد. در صورتی که به خرید، قیمت‌گذاری، تعمیر و نگهداری مبدل‌های حرارتی پوسته و لوله نیاز دارید، اکسرلند به عنوان تأمین‌کننده معتبر، آماده ارائه مشاوره و محصولات باکیفیت است.
