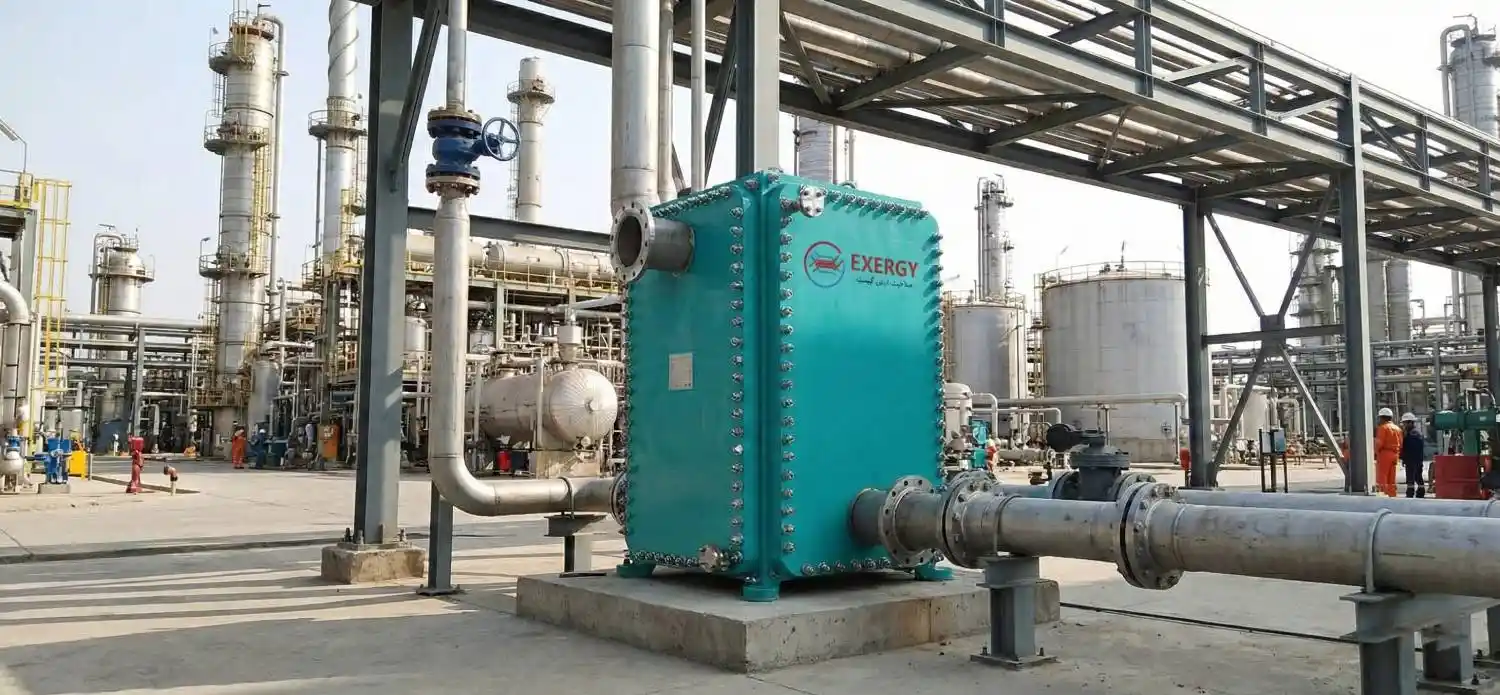

مبدل حرارتی صفحه ای جوشی

مبدل حرارتی صفحه ای جوشی یکی از پربازده‌ترین تجهیزات انتقال حرارت در صنایع حساس است که با طراحی فشرده، راندمان حرارتی بالا و حذف گسکت، برای فرآیندهای دقیق حرارتی ایده‌آل محسوب می‌شود.
این نوع مبدل در صنایع داروسازی، بیوتکنولوژی و فرآیندهای شیمیایی تمیز، نقش کلیدی در کنترل دما، کاهش مصرف انرژی و افزایش پایداری فرآیند دارد.
در مقایسه با مبدل های پوسته و لوله و هواخنک، مبدل حرارتی صفحه‌ای جوشی فضای کمتر، پاسخ حرارتی سریع‌تر و افت انرژی پایین‌تری دارد.
انتخاب صحیح این مبدل مستقیماً بر کیفیت محصول، طول عمر تجهیزات و هزینه مالکیت سیستم اثر می‌گذارد.

مبدل حرارتی صفحه ای جوشی چیست؟

مبدل حرارتی صفحه‌ای جوشی تجهیزی برای انتقال حرارت بین دو سیال است که از صفحات فلزی نازک جوش‌شده بدون گسکت تشکیل شده و راندمان حرارتی بسیار بالایی ارائه می‌دهد.

مبدل حرارتی صفحه‌ای جوشی با استفاده از صفحات موج‌دار استیل که به‌صورت دائمی به هم جوش داده شده‌اند، امکان انتقال حرارت سریع، یکنواخت و پایدار را در شرایط صنعتی فراهم می‌کند.
این طراحی باعث حذف نشتی، افزایش ایمنی فرآیند و کاهش نیاز به نگهداری می‌شود.

مبدل حرارتی صفحه‌ای جوشی (Brazed Plate Heat Exchanger) از مجموعه‌ای صفحات فلزی نازک تشکیل شده که معمولاً از استیل ضدزنگ 304 یا 316L ساخته می‌شوند و با فرآیند جوش مسی یا نیکلی به‌صورت یکپارچه به هم متصل شده‌اند.

ساختار موج‌دار صفحات باعث ایجاد جریان آشفته کنترل‌شده (Turbulent Flow) در مسیر عبور سیال می‌شود که نتیجه آن:

• افزایش ضریب انتقال حرارت

• کاهش ضخامت لایه مرزی حرارتی

• افزایش راندمان کلی مبدل

است.

در نبود گسکت، مبدل حرارتی صفحه‌ای جوشی:

• تحمل فشار بالاتری نسبت به مدل‌های گسکتی دارد

• ریسک نشتی سیال را به حداقل می‌رساند

• برای فرآیندهای بهداشتی و تمیز ایده‌آل است

به همین دلیل، این نوع مبدل به‌طور گسترده در داروسازی، بیوتکنولوژی، صنایع شیمیایی حساس و سیستم‌های CIP استفاده می‌شود.

جایگاه مبدل حرارتی صفحه ای جوشی در صنعت داروسازی

در صنعت داروسازی، کنترل دقیق دما نه یک مزیت، بلکه یک الزام کیفی و قانونی است.
مبدل حرارتی صفحه‌ای جوشی به دلیل پاسخ حرارتی سریع و یکنواخت، در بخش‌های زیر نقش کلیدی دارد:

• خنک‌سازی محلول‌های دارویی

• تثبیت دمای واکنش‌های شیمیایی

• بازیافت انرژی حرارتی

• سیستم‌های شستشو و استریل (CIP/SIP)

استفاده از مبدل نامناسب در این صنعت می‌تواند باعث:

• نوسان دما

• افت کیفیت محصول

• عدم انطباق با استانداردهای FDA

• افزایش مصرف انرژی

شود.

انتخاب صحیح بین صفحه‌ای جوشی و مبدل حرارتی هلیکال، بستگی مستقیم به نوع سیال و حساسیت فرآیند دارد و نقش مهمی در بهینه‌سازی عملکرد و تضمین کیفیت دارو ایفا می‌کند.

تفاوت مبدل حرارتی صفحه ای جوشی با سایر انواع مبدل‌ها

از دید مهندسی انتقال حرارت، مبدل حرارتی صفحه‌ای جوشی در مقایسه با سایر مدل‌ها:

• راندمان حرارتی بالاتری نسبت به مبدل پوسته و لوله دارد

• فضای نصب بسیار کمتری نسبت به مبدل هواخنک اشغال می‌کند

• کنترل دمای دقیق‌تری برای سیالات حساس فراهم می‌کند

برای پروژه‌هایی که دقت دما و انتقال حرارت اهمیت حیاتی دارد، گاهی مبدل فین تیوب نیز گزینه‌ای مناسب است؛ مخصوصاً در کاربردهایی که نیاز به خنک‌سازی جریان‌های گازی یا افزایش سطح انتقال حرارت با جریان هوای اجباری وجود دارد.

به همین دلیل، مبدل حرارتی صفحه‌ای جوشی اغلب انتخاب اول مهندسان فرآیند است، در حالی که فین‌تیوب به عنوان مکمل در شرایط خاص، بهینه‌سازی عملکرد سیستم را تضمین می‌کند.

نقش برند اکسرژی در طراحی مبدل حرارتی صفحه ای جوشی

اکسرژی به‌عنوان تولیدکننده تخصصی مبدل‌های حرارتی صنعتی، طراحی مبدل حرارتی صفحه‌ای جوشی را بر اساس:

• دبی واقعی سیال

• اختلاف دمای لگاریتمی (ΔTlm)

• فشار کاری واقعی سیستم

• الزامات بهداشتی صنایع دارویی

این رویکرد عملیاتی باعث می‌شود مبدل‌های اکسرژی ضمن تضمین انتقال حرارت بهینه، مصرف انرژی پایین و پایداری فرآیند، عملکرد قابل اعتماد در شرایط سخت صنعتی داشته باشند.

در کاربردهای هیدرولیک و روغن‌کاری، مبدل حرارتی خنک‌کن روغن اکسرژی نقش حیاتی در کنترل دمای روغن و افزایش طول عمر تجهیزات ایفا می‌کند و بهینه‌سازی عملکرد سیستم‌های صنعتی را ممکن می‌سازد.

معرفی مبدل حرارتی صفحه ای جوشی از دید مهندسی عملکرد

مبدل حرارتی صفحه ای جوشی زمانی انتخاب می‌شود که هدف اصلی، انتقال حرارت حداکثری در کمترین فضا با پایداری بالا و حداقل نگهداری باشد.

در این نوع مبدل، طراحی نه بر اساس «حجم»، بلکه بر اساس سطح مؤثر انتقال حرارت انجام می‌شود.
هر صفحه به‌گونه‌ای فرم‌دهی شده که جریان سیال را مجبور به تغییر مسیر مداوم کند؛ این موضوع باعث افزایش آشفتگی و در نتیجه افزایش راندمان می‌شود.

از نظر مهندسی، این مبدل‌ها در محدوده‌ای قرار می‌گیرند که:

• نرخ انتقال حرارت بالا

• پاسخ حرارتی سریع

• افت دمای کنترل‌شده

الزام سیستم است.

برای فرآیندهایی که نیاز به حجم زیاد سیال با کنترل دمای دقیق و پیوسته دارند، مبدل حرارتی صفحه ای بریز می تواند مکمل حرفه‌ای صفحه‌ای جوشی باشد. این مبدل با گردش مداوم سیال و طراحی مخصوص، انتقال حرارت یکنواخت و جلوگیری از رسوب‌گذاری را تضمین می‌کند و در صنایع حساس مانند داروسازی، غذایی و شیمیایی کاربرد دارد.

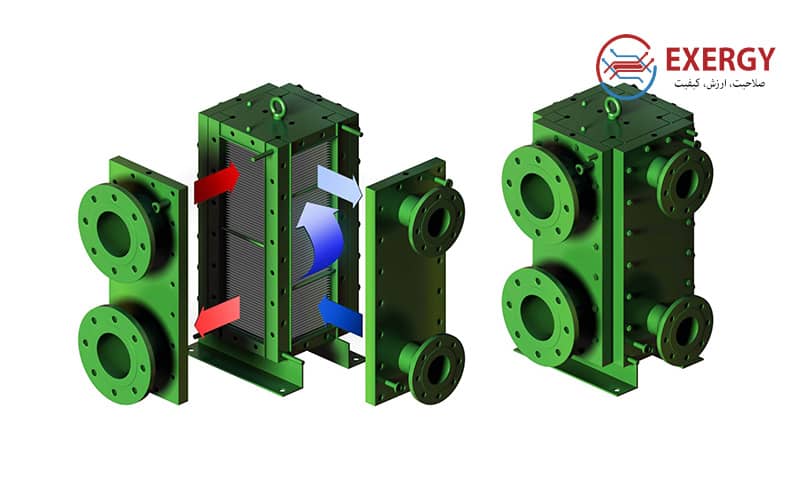

انواع پیکربندی مبدل حرارتی صفحه ای جوشی

1️⃣ مبدل حرارتی صفحه ای جوشی تک‌مداره

• مناسب سیستم‌هایی با دبی متوسط، اختلاف دمای مشخص و فشار پایدار

• کاربردها: سیستم‌های هیدرولیک، خنک‌کاری روغن، مبدل‌های کمکی خطوط تولید

مبدل حرارتی صفحه‌ای واشردار

• صفحات قابل جداسازی برای شستشو و سرویس

• امکان افزایش یا کاهش تعداد صفحات برای تغییر ظرفیت حرارتی

• مناسب صنایع دارویی، غذایی و تهویه صنعتی

• راندمان بالا و نگهداری آسان

2️⃣ مبدل حرارتی صفحه‌ای جوشی چندمداره

در این مدل، صفحات طوری طراحی می‌شوند که چند مسیر مستقل برای سیال ایجاد شود.

مزیت مهندسی:

• کنترل بهتر دما

• افزایش ایمنی فرآیند

• انعطاف‌پذیری بیشتر در طراحی سیستم

کاربردها:

• خطوط فرآیندی حساس

• بازیافت انرژی

• سیستم‌های چندمرحله‌ای گرمایش/سرمایش

3️⃣ مبدل حرارتی صفحه‌ای جوشی فشار بالا

این مدل‌ها برای شرایطی طراحی می‌شوند که:

• فشار کاری بالا است

• شوک‌های فشاری محتمل‌اند

• توقف خط هزینه‌بر است

ویژگی کلیدی:

• ضخامت بیشتر صفحات

• آلیاژ مقاوم‌تر

• جوش تقویت‌شده

جدول مشخصات فنی مبدل حرارتی صفحه ای جوشی

این جدول برای کاربر مهندسی، مدیر فنی و خریدار صنعتی طراحی شده و مستقیماً به انتخاب کمک می‌کند.

نکته مهندسی: ظرفیت واقعی همواره به ΔTlm، دبی واقعی و افت فشار مجاز وابسته است، نه اعداد کاتالوگی.

مقایسه مهندسی مبدل حرارتی صفحه‌ای جوشی با سایر مبدل‌ها

مقایسه با مبدل پوسته و لوله

از دید تئوری انتقال حرارت:

• مبدل حرارتی صفحه‌ای جوشی:

  • ضریب انتقال حرارت بالاتر

  • حجم کمتر

  • زمان پاسخ کوتاه‌تر

• مبدل پوسته و لوله:

  • مناسب فشار و دمای بسیار بالا

  • تعمیرپذیری مکانیکی

  • حجم و وزن بیشتر

نتیجه مهندسی:
وقتی فشار و آلودگی سیال محدودکننده نیست، مبدل حرارتی صفحه‌ای جوشی انتخاب بهینه‌تری است.

مقایسه مبدل حرارتی جوشی با مبدل حرارتی هواخنک

• مبدل حرارتی هواخنک: وابسته به شرایط محیطی

• مبدل حرارتی صفحه ای جوشی: مستقل از دمای محیط

در پروژه‌هایی که کنترل دقیق دما مهم است، مبدل حرارتی صفحه‌ای جوشی برتری مطلق دارد.

مزایای مهندسی مبدل حرارتی صفحه ای جوشی

🔹 راندمان حرارتی بالا

به دلیل:

• سطح تماس گسترده

• جریان آشفته

• کاهش مقاومت حرارتی

🔹 طراحی فشرده

کاهش:

• فضای نصب

• وزن سازه

• هزینه‌های جانبی

🔹 حذف گسکت = حذف نشتی

یکی از مهم‌ترین مزیت‌های این مبدل در سیستم‌های حساس.

🔹 نگهداری حداقلی

در نبود قطعات مصرفی مانند گسکت:

• توقف خط کمتر

• هزینه نگهداری پایین‌تر

• پایداری بلندمدت سیستم

جدول مقایسه مهندسی انواع مبدل حرارتی (Decision Table)

نتیجه مهندسی:
وقتی فضا، راندمان و پایداری مهم‌تر از تعمیرپذیری مکانیکی است، مبدل حرارتی صفحه‌ای جوشی انتخاب منطقی‌تری است.

محدودیت های مبدل حرارتی صفحه‌ای جوشی

نگاه مهندسی یعنی دیدن محدودیت‌ها:

• عدم امکان باز کردن برای شستشوی مکانیکی

• حساسیت به سیالات با ذرات جامد

• محدودیت در تغییر ظرفیت پس از نصب

به همین دلیل، انتخاب این مبدل باید بر اساس شرایط واقعی فرآیند انجام شود، نه صرفاً راندمان اسمی.

سازنده مبدل حرارتی اکسرلند  / اکسرژی با تجربه مهندسی و طراحی تخصصی، پارامترهای واقعی سیال، فشار و دما را در نظر می‌گیرد تا مبدل‌های صفحه‌ای جوشی با عملکرد بهینه، طول عمر بالا و قابلیت اطمینان در صنایع حساس تولید شود.

متریال و ساختار در مبدل حرارتی صفحه‌ای جوشی

متداول‌ترین متریال‌ها:

• استیل 304 → کاربرد عمومی

• استیل 316 / 316L → سیالات خورنده یا حساس

• جوش مسی → کاربردهای عمومی

• جوش نیکلی → شرایط خورنده یا دمای بالا

انتخاب متریال اشتباه = کاهش عمر مبدل
این تصمیم باید مهندسی باشد، نه قیمتی.

نقش طراحی مهندسی در عملکرد واقعی مبدل حرارتی صفحه ای جوشی

بیش از ۶۰٪ افت عملکرد مبدل‌ها ناشی از:

• محاسبه غلط دبی واقعی

• بی‌توجهی به افت فشار

• انتخاب نادرست سطح مؤثر صفحات

اکسرژی / اکسرلند طراحی را بر اساس:

• شرایط واقعی کارکرد

• سناریوهای بدبینانه

• آینده‌نگری توسعه خط

انجام می‌دهد.

تصمیم گیری مهندسی مبدل جوشی

مبدل حرارتی صفحه‌ای جوشی:

• انتخاب اول برای راندمان بالا

• گزینه‌ای مهندسی برای فضای محدود

• راه‌حل پایدار برای سیستم‌های حساس

اما فقط زمانی بهینه است که:

• درست انتخاب شود

• درست طراحی شود

• درست در سیستم جانمایی شود

جدول صنایع مصرف‌کننده مبدل حرارتی صفحه‌ای جوشی

راهنمای انتخاب سریع مبدل حرارتی صفحه‌ای جوشی (Engineering Checklist)

اگر بخواهیم انتخاب را در ۶ قدم مهندسی خلاصه کنیم:

1️⃣ تعیین نوع سیال

• تمیز یا آلوده؟

• خورنده یا خنثی؟

2️⃣ محاسبه ظرفیت واقعی

• بار حرارتی واقعی (kW)

• نه ظرفیت اسمی پمپ یا دیگ

3️⃣ بررسی فشار کاری

• فشار دائم

• فشار لحظه‌ای و شوک

4️⃣ انتخاب جنس صفحات

• SS304 برای عمومی

• SS316/316L برای شرایط سخت

5️⃣ بررسی افت فشار مجاز

افت فشار زیاد = مصرف انرژی بیشتر

6️⃣ تحلیل هزینه مالکیت (TCO)

• مصرف انرژی

• نگهداری

• توقف خط

اشتباهات رایج در انتخاب مبدل حرارتی صفحه ای جوشی

از نگاه تجربه صنعتی:

• انتخاب بر اساس قیمت، نه شرایط فرآیند

• نادیده گرفتن افت فشار

• استفاده از جوش نامناسب برای سیال خورنده

• در نظر نگرفتن توسعه آینده سیستم

این اشتباهات معمولاً باعث کاهش راندمان، خرابی زودهنگام و افزایش هزینه پنهان می‌شوند.

نقش اکسرژی در انتخاب مهندسی مبدل حرارتی صفحه‌ای جوشی

اکسرژی فقط فروشنده نیست؛
طراحی مبدل حرارتی صفحه‌ای جوشی بر اساس:

• داده واقعی فرآیند

• محاسبات انتقال حرارت

• سناریوهای بدبینانه

• استانداردهای بین‌المللی

انجام می‌شود تا مبدل، در شرایط واقعی کار کند، نه فقط روی کاغذ.

📌 اگر برای انتخاب مبدل حرارتی صفحه‌ای جوشی به جمع‌بندی مهندسی نیاز دارید، تیم فنی اکسرژی آماده ارائه مشاوره تخصصی و استعلام قیمت دقیق بر اساس شرایط واقعی سیستم شماست.

سوالات متداول مبدل حرارتی صفحه‌ای جوشی

حداکثر اختلاف دمای مجاز بین سیال گرم و سرد در مبدل حرارتی صفحه ای بریز چیست؟

✅ پاسخ:

 در مبدل حرارتی صفحه‌ای صنعتی، ΔT عملی معمولاً بین ۱۰ تا ۳۰ °C است. اختلاف دما بالاتر باعث تنش حرارتی، تاب برداشتن صفحات و ریسک نشت جوش‌ها می‌شود. برای روغن هیدرولیک یا سیالات ویسکوز، ΔT کمتر انتخاب شود. مبدل حرارتی اسپیرال می‌تواند اختلاف دمای بیشتری تحمل کند اما حجم بیشتری نیاز دارد، مبدل حرارتی هواخنک راندمان ΔT کمتری دارد و مبدل حرارتی الکتریکی دمای قطعات حساس را محدود می‌کند.

 نحوه محاسبه افت فشار در مبدل حرارتی صفحه‌ای چگونه است؟

✅ پاسخ:

 افت فشار ΔP با رابطه ΔP = f(L/D_h)·(ρv²/2) تخمین زده می‌شود که D_h قطر هیدرولیک کانال است. در مبدل حرارتی صفحه ای، ΔP ≤ ۱ bar برای هر سیال صنعتی معمول است. سیالات با ذرات معلق یا روغن‌های ویسکوز، ΔP تا ۲–۳ برابر افزایش می‌یابد. مبدل حرارتی اسپیرال افت فشار کمتری دارد، هواخنک تقریباً افت فشار ندارد و مبدل حرارتی الکتریکی به دبی حساس است.

حداقل فاصله بین صفحات در مبدل حرارتی صفحه‌ای چه تاثیری دارد؟

✅ پاسخ:

فاصله بین صفحات معمولاً ۲–۵ mm است. فاصله کمتر → راندمان حرارتی ↑ و افت فشار ↑. روغن‌های ویسکوز ≥۴ mm نیاز دارند تا گرفتگی و رسوب کاهش یابد. مبدل حرارتی اسپیرال به فواصل کمتر حساس نیست، هواخنک با جریان هوا محدودیت ندارد و مبدل حرارتی الکتریکی مسیرهای کوچک حساس است.

حداکثر دمای عملیاتی مبدل حرارتی صفحه ای بریز چقدر است؟

✅ پاسخ:

 بسته به جنس صفحه، استیل ضدزنگ تا ۳۰۰ °C و آلومینیوم تا ۱۵۰ °C تحمل می‌کند. دماهای بالاتر → خزش، تاب برداشتن و نشت جوش. در کاربردهای بخار، حاشیه ایمنی ۱۰–۱۵ °C توصیه می‌شود. مبدل حرارتی بخار برای اختلاف دمای بالا مناسب است، هواخنک محدودیت محیطی دارد و مبدل حرارتی الکتریکی به دمای قطعات حساس است.

روش مقابله با رسوب در مبدل حرارتی صفحه ای بریز چیست؟

✅ پاسخ:

رسوب راندمان را کاهش و افت فشار را افزایش می‌دهد. شستشوی شیمیایی یا فیزیکی دوره‌ای پیشنهاد می‌شود. برای روغن‌های هیدرولیک یا آب سخت، هر ۶–۱۲ ماه. جنس صفحه و پوشش ضد رسوب عمر مبدل حرارتی صفحه‌ای را ۲۰–۳۰٪ افزایش می‌دهد. مبدل حرارتی اسپیرال کمتر رسوب می‌گیرد، هواخنک رسوب ندارد و مبدل حرارتی الکتریکی مسیرهای حساس دارد.

 تاثیر ویسکوزیته سیال روی عملکرد مبدل حرارتی صفحه ای بریز چگونه است؟

✅ پاسخ:

 ویسکوزیته ↑ → ضریب انتقال حرارت ↓ و افت فشار ↑. روغن هیدرولیک با ویسکوزیته ۴۰–۱۰۰ cP نیاز به بازطراحی فاصله صفحات و دبی دارد. جریان زیاد → پمپ با توان بالاتر. مبدل حرارتی اسپیرال اثر ویسکوزیته کمتری دارد، هواخنک معمولاً برای گاز است و مبدل حرارتی الکتریکی حساسیت بالایی به ویسکوزیته دارد.

مقایسه مبدل حرارتی صفحه ای با اسپیرال از نظر رسوب‌گیری چگونه است؟

✅ پاسخ:

مبدل حرارتی صفحه‌ای  راندمان حرارتی ↑ ولی نگهداری ↑. اسپیرال برای رسوب‌های سنگین مناسب‌تر است اما حجم حرارتی کمتر منتقل می‌کند. هواخنک رسوب ندارد و مبدل حرارتی الکتریکی مسیرهای حساس دارد.

 حداکثر فشار طراحی در مبدل حرارتی صفحه ای چقدر است؟

✅ پاسخ:

برای استیل ضدزنگ ۱۰–۲۵ bar و آلومینیوم ۶–۱۰ bar. فشار بالا → ریسک نشت جوش و تغییر شکل صفحات. اسپیرال فشار بالاتری تحمل می‌کند، هواخنک افت فشار کمی دارد و الکتریکی نیازمند کنترل دقیق فشار است.

 انتخاب جنس صفحه مبدل حرارتی صفحه ای بریز بر اساس سیال چگونه انجام می‌شود؟

✅ پاسخ:

 آب یا روغن معمولی → استیل ۳۱۶/۳۰۴، سیالات خورنده → Duplex یا Titanium. در مبدل حرارتی الکتریکی، صفحات غیرمغناطیسی و مقاوم به جرقه لازم است. انتخاب غلط → خوردگی سریع و کاهش عمر مبدل حرارتی صفحه‌ای. اسپیرال و هواخنک محدودیت جنس کمتر دارند ولی راندمان متفاوت است.

چگونه از نشت در مبدل حرارتی صفحه ای جلوگیری کنیم؟

✅ پاسخ:

پاسخ: استفاده از واشر مناسب و کنترل تنش حرارتی الزامی است. سیستم floating gasket در سرویس‌های با تغییر دما موثر است. تعویض دوره‌ای واشرها عمر مفید مبدل حرارتی صفحه‌ای را حفظ می‌کند. اسپیرال و الکتریکی هم نیازمند واشر دقیق هستند، هواخنک معمولاً نشت ندارد.

کاربرد مبدل حرارتی صفحه ای بریز در سیستم‌های الکتریکی چیست؟

✅ پاسخ:

خنک‌کاری مبدل های الکتریکی و اینورترها معمولاً با آب یا روغن دی‌الکتریک انجام می‌شود. صفحه‌ای سطح حرارتی بالا و حجم کم دارد. افت فشار و دمای کابل‌ها باید کنترل شود. اسپیرال کمتر در سیستم‌های الکتریکی استفاده می‌شود، هواخنک فضای بیشتری می‌طلبد.

طراحی جریان متقاطع در مبدل حرارتی صفحه ای چه مزایایی دارد؟

✅ پاسخ:

پاسخ: جریان متقاطع راندمان ↑ و ΔT ↓. برای روغن‌های ویسکوز و سیالات با ذرات، گرفتگی ↓. جریان موازی ΔT ↑. اسپیرال جریان مارپیچ دارد، مبدل هواخنک از جریان هوا استفاده می‌کند و الکتریکی حساس به ΔT است.

 حداقل حجم عبوری سیال در مبدل حرارتی صفحه‌ای چقدر است؟

✅ پاسخ:

پاسخ: برای ضریب انتقال حرارت ≥۵۰۰ W/m²·K، دبی ≥۰.۵ L/min برای هر کانال توصیه می‌شود. کاهش دبی → رسوب و کاهش راندمان. مارپیچ حجم بالاتر نیاز دارد، هواخنک محدودیت دبی ندارد و مبدل حرارتی الکتریکی دبی کم → دمای قطعات ↑.

مقایسه مبدل حرارتی صفحه‌ای با هواخنک چگونه است؟

✅ پاسخ:

صفحه‌ای راندمان ↑ و فضای کمتری نیاز دارد. هواخنک هزینه نگهداری ↓ و محیط خشک مناسب است. هلیکال راندمان نزدیک صفحه‌ای دارد ولی بزرگ‌تر است و الکتریکی معمولاً ترکیبی است.

طول عمر عملیاتی مبدل حرارتی صفحه‌ای چقدر است؟

✅ پاسخ:

معمولاً ۵–۱۵ سال بسته به جنس صفحه، سیال، ΔT و نگهداری. عدم رعایت فاصله صفحات و دبی واقعی عمر را ۳۰–۵۰٪ کاهش می‌دهد. سرویس و مانیتورینگ دوره‌ای حیاتی است. اسپیرال و هواخنک طول عمر متفاوت دارند، الکتریکی به دمای قطعات حساس است.

 اثر رسوب روغن هیدرولیک روی مبدل حرارتی صفحه‌ای چیست؟

✅ پاسخ:

رسوب راندمان ↓، افت فشار ↑. روغن ویسکوز ↑ → رسوب سریع‌تر. شستشو دوره‌ای عمر مبدل حرارتی صفحه‌ای را حفظ می‌کند. اسپیرال رسوب کمتری دارد، مبدل حرارتی فین پلیت معمولاً رسوب دارد ولی مبدل هوا خنک رسوبی ندارد و الکتریکی مسیر حساس دارد.

 حداکثر تعداد صفحات قابل استفاده در مبدل حرارتی صفحه‌ای چقدر است؟

✅ پاسخ:

 ۵–۵۰ صفحه صنعتی، بیشتر از این افت فشار و پیچیدگی ↑. برای سیالات سبک، ۲۰–۳۰ صفحه کافی است. اسپیرال محدودیت ندارد، هواخنک با فن محدودیت حجم دارد و الکتریکی کوچک و دقیق است.

 هزینه عملیاتی مبدل حرارتی صفحه‌ای نسبت به اسپیرال چگونه است؟

✅ پاسخ:

 صفحه‌ای راندمان ↑ → مصرف انرژی کمتر ولی نگهداری ↑. اسپیرال نگهداری کمتر ولی راندمان پایین‌تر. هواخنک هزینه انرژی ↓ ولی فضای بیشتر می‌طلبد و الکتریکی ترکیبی است.

اثر تغییر دما سریع سیال در مبدل حرارتی صفحه‌ای بریز چیست؟

✅ پاسخ:

 شوک حرارتی → تنش صفحات و تاب برداشتن. نرخ تغییر ≤۱۰ °C/min صنعتی. روغن هیدرولیک حساس‌تر است. اسپیرال مقاومت ↑، هواخنک محدودیت محیطی دارد و الکتریکی به دمای قطعات حساس است.

چگونه می‌توان افت فشار در سیالات با ذرات معلق را در مبدل حرارتی صفحه ای بریز کنترل کرد؟

✅ پاسخ:

 افزایش فاصله صفحات یا نصب فیلتر قبل از مبدل موثر است. مبدل حرارتی صفحه‌ای حساس‌تر از هواخنک است. افت فشار زیاد → کاهش عمر و راندمان. اسپیرال مقاومت ↑ و مبدل حرارتی برقی مسیر حساس دارد.

تصمیم گیری مهندسی مبدل حرارتی صفحه ای جوشی

مبدل حرارتی صفحه‌ای جوشی:

• یک تجهیز راندمان‌محور است

• برای سیستم‌های فشرده و دقیق طراحی شده

• نیازمند انتخاب و طراحی مهندسی واقعی است

اگر درست انتخاب شود:

• مصرف انرژی کاهش می‌یابد

• پایداری سیستم افزایش می‌یابد

• هزینه مالکیت واقعی پایین می‌آید

اگر برای انتخاب یا خرید مبدل حرارتی صفحه‌ای جوشی به جمع‌بندی قطعی مهندسی نیاز دارید،
تیم فنی اکسرژی آماده ارائه مشاوره تخصصی، بررسی شرایط واقعی سیستم و ارائه قیمت دقیق است.
