مبدل حرارتی سر شناور چیست؟

معرفی

در حوزه مبدل‌های حرارتی، جایی که انتقال حرارت کارآمد در اولویت است، طراحی و ساخت نقش اساسی در دستیابی به عملکرد بهینه دارد. یکی از این طرح‌ها که به چالش‌های ناشی از انبساط و انقباض حرارتی می‌پردازد، مبدل حرارتی سر شناور است. این شگفت‌انگیز مهندسی برای رسیدگی به کاربردهایی طراحی شده است که در آن تفاوت‌های دمایی زیاد بین سیالات سرد و گرم نیاز به بررسی دقیق تنش‌های حرارتی دارد. در این کاوش جامع، ما به پیچیدگی‌های مبدل‌های حرارتی سر شناور، درک اصول طراحی، مزایا، ملاحظات، کاربردها و تفاوت‌های مهندسی که آن‌ها را به انتخابی ارجح در تنظیمات مختلف صنعتی تبدیل می‌کند، می‌پردازیم.

برای خرید انواع مبدل حرارتی اینجا کلیک کنید.مبدل حرارتی سر شناور

آشنایی با طراحی سر شناور

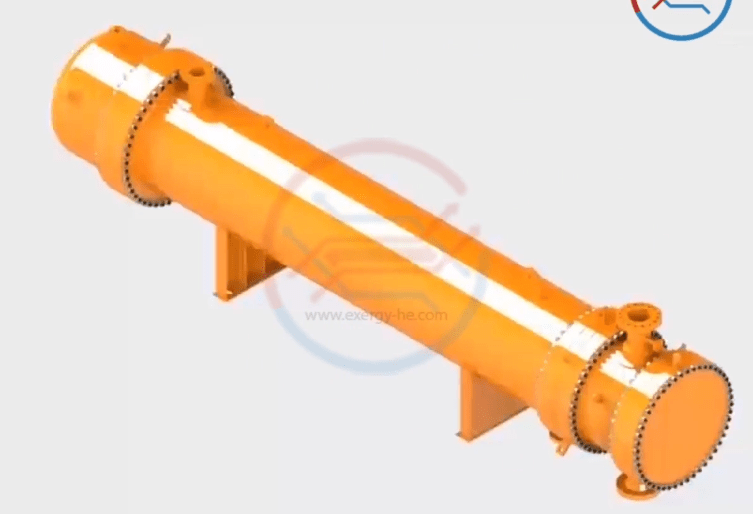

مبدل حرارتی سر شناور نوعی مبدل حرارتی پوسته و لوله است که با ساختار منحصربه‌فرد باندل لوله خود متمایز می‌شود. در یک مبدل حرارتی ورقه ای لوله ثابت سنتی، لوله ها به طور صلب به هر دو ورق لوله متصل می شوند و توانایی آنها را برای انبساط یا انقباض به دلیل نوسانات دما محدود می کند. با این حال، در طراحی سر شناور، یک انتهای دسته لوله مجاز به حرکت یا “شناور” است که انبساط و انقباض حرارتی را در خود جای می دهد.

جهت خرید مبدل حرارتی پوسته و لوله کلیک کنید.



اجزای کلیدی:

  1. بسته لوله:

    • قلب مبدل حرارتی سر شناور یک دسته لوله است که شامل شبکه ای از لوله ها است که وظیفه انتقال سیالات سرد و گرم را بر عهده دارد. این لوله ها معمولاً از موادی ساخته می شوند که برای مقاومت در برابر شرایط دما و فشار خاص کاربرد دارند.
  2. پوسته:

    • بسته نرم افزاری لوله در یک پوسته قرار دارد، ساختاری استوانه ای که برای محتوی سیال و تسهیل تبادل حرارت طراحی شده است. پوسته برای مقاومت در برابر فشار و دمای عملیاتی ساخته شده است.
  3. سرهای جلو و عقب:

    • پوسته در دو انتها توسط ورق های لوله ای که به عنوان سرهای جلو و عقب شناخته می شوند، مهر و موم شده است. این سرها پشتیبانی ساختاری را برای بسته‌بندی لوله فراهم می‌کنند و از یک محفظه مطمئن برای فرآیند تبادل حرارت اطمینان می‌دهند.
  4. انتهای شناور:

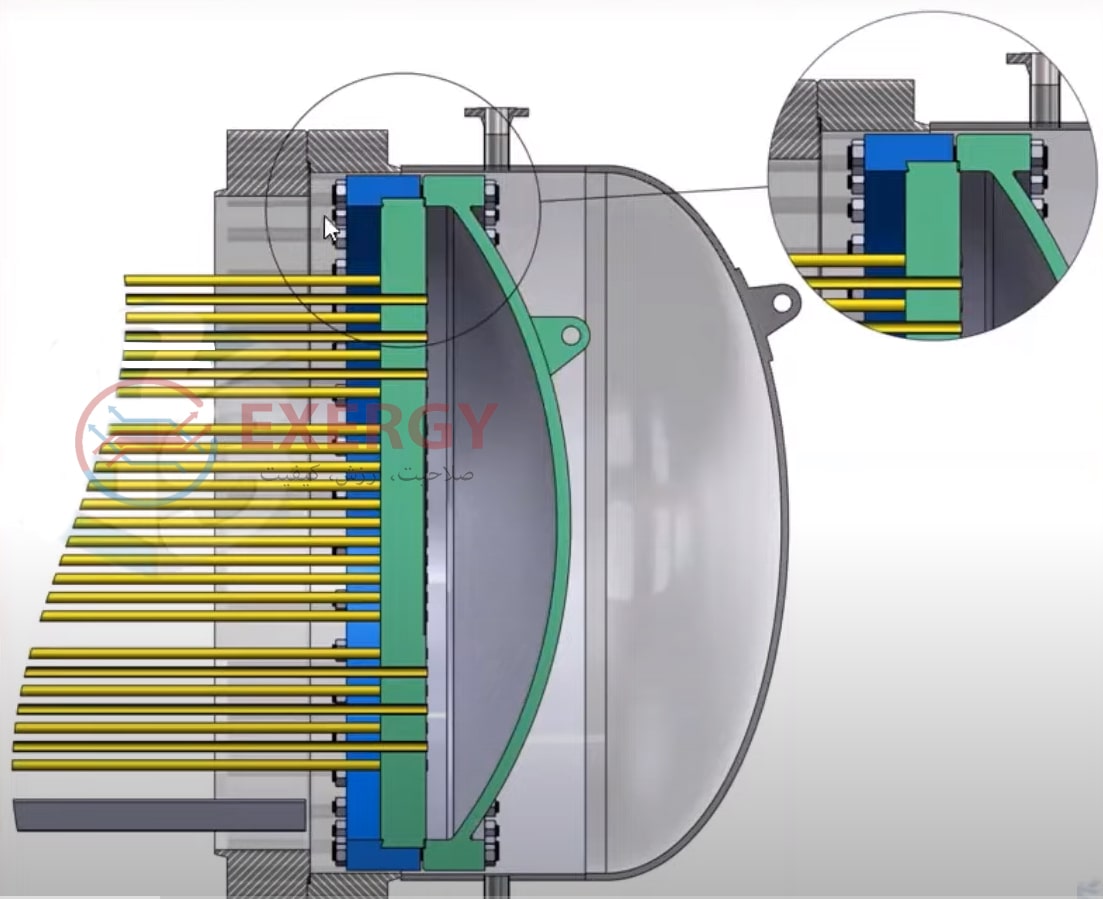

    • ویژگی منحصر به فرد طراحی سر شناور در اتصال یک انتهای دسته لوله نهفته است. این انتهای اجازه دارد به صورت محوری حرکت کند و با انبساط و انقباض حرارتی لوله ها سازگار باشد.
  5. مفصل انبساط:

    • انتهای شناور دسته لوله اغلب از طریق یک مفصل انبساط به سر عقب متصل می شود. این اتصال یک جزء حیاتی است که حرکت محوری لوله ها را امکان پذیر می کند و از فشار بی مورد روی اجزای مبدل حرارتی جلوگیری می کند.
    •

مطالعه بیشتر

داستان پیدایش مبدل حرارتی از قدیم تا کنون

مزایای مبدل های حرارتی سر شناور

طراحی سر شناور چندین مزیت را ارائه می دهد، که آن را به یک انتخاب ارجح در سناریوهایی تبدیل می کند که انبساط حرارتی مورد توجه قرار می گیرد.

1. محل انبساط حرارتی:

  • یکی از مزایای اصلی مبدل حرارتی سر شناور، توانایی آن در انبساط حرارتی است. با گرم شدن مایع درون لوله‌ها، لوله‌ها منبسط می‌شوند و طراحی سر شناور به آنها اجازه می‌دهد آزادانه حرکت کنند و از آسیب به لوله‌ها یا پوسته جلوگیری می‌کند.

2. سهولت نگهداری:

  • پیکربندی سر شناور روش های تعمیر و نگهداری را ساده می کند. انتهای شناور را می توان به راحتی برای بازرسی، تمیز کردن یا تعویض لوله بدون جدا کردن کل مبدل حرارتی، به آن دسترسی پیدا کرد و برداشت.

3. کاهش استرس حرارتی:

  • با اجازه دادن به دسته لوله برای حرکت با انبساط حرارتی، طراحی سر شناور تنش های حرارتی روی لوله ها را به حداقل می رساند. این کاهش تنش به طول عمر و قابلیت اطمینان مبدل حرارتی کمک می کند.

4. تطبیق پذیری:

  • مبدل های حرارتی سر شناور همه کاره هستند و در صنایع مختلفی کاربرد دارند که در آن انبساط حرارتی یک ملاحظه حیاتی است. سازگاری آنها آنها را برای طیف وسیعی از تفاوت های دما و شرایط عملیاتی مناسب می کند.

ملاحظات در طراحی و بهره برداری

در حالی که مزایای مبدل های حرارتی سر شناور قابل توجه است، ملاحظات خاصی باید در هنگام طراحی، نصب و بهره برداری از آنها در نظر گرفته شود.

1. انتخاب مواد لوله:

  • جنس لوله ها یک نکته بسیار مهم است، زیرا باید در برابر شرایط دما و فشار کاربرد مقاومت کند. مقاومت در برابر خوردگی و هدایت حرارتی عوامل کلیدی موثر در انتخاب مواد لوله هستند.

2. تعمیر و نگهداری مشترک انبساطی:

  • عملکرد مناسب مفصل انبساط برای حرکت محوری باندل لوله ضروری است. نگهداری و بازرسی منظم درز انبساط برای اطمینان از طول عمر و اثربخشی آن ضروری است.

3. شرایط عملیاتی:

  • طراحی مبدل حرارتی سر شناور به ویژه در کاربردهایی با اختلاف دمای قابل توجه مفید است. مهندسان باید شرایط عملیاتی خاص از جمله دما، فشار و خواص سیال را به دقت در نظر بگیرند.

4. ملاحظات هزینه:

  • طراحی سر شناور در حالی که مزایایی از نظر نگهداری و کاهش تنش حرارتی ارائه می‌کند، ممکن است در مقایسه با طرح‌های ورق لوله ثابت، پیچیدگی مهندسی بیشتر و هزینه‌های بالقوه بالاتری داشته باشد. تجزیه و تحلیل هزینه-فایده اغلب برای ارزیابی قابلیت اقتصادی این طرح برای یک برنامه خاص انجام می شود.

کاربرد مبدل های حرارتی سر شناور

مبدل های حرارتی سر شناور در طیف وسیعی از صنایع کاربرد دارند که در آن طراحی منحصر به فرد آنها نیازمندی های عملیاتی خاص را برآورده می کند.

1. پردازش شیمیایی:

  • در کارخانه های فرآوری شیمیایی، مبدل های حرارتی سر شناور برای جابجایی سیالات خورنده و فرآیندهای با دمای بالا مورد استفاده قرار می گیرند. توانایی آنها در سازگاری با انبساط حرارتی آنها را برای انواع کاربردهای شیمیایی مناسب می کند.

2. تولید برق:

  • مبدل های حرارتی سر شناور نقش مهمی در تاسیسات تولید برق دارند. آنها در برنامه های خنک کننده استفاده می شوند که در آن تفاوت های دمایی قابل توجهی وجود دارد و از انتقال حرارت کارآمد در فرآیندهای نیروگاه اطمینان حاصل می شود.

3. صنعت نفت و گاز:

  • صنعت نفت و گاز اغلب از مبدل های حرارتی شناور در فرآیندهای پالایش و پتروشیمی استفاده می کند. این مبدل های حرارتی برای شرایط سخت این کاربردها مناسب هستند.

4. سیستم های HVAC:

  • در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC)، مبدل‌های حرارتی سر شناور ممکن است برای انتقال گرما بین جریان‌های هوا با دماهای متفاوت استفاده شود.

نتیجه

در نتیجه، مبدل حرارتی سر شناور به عنوان گواهی بر نبوغ مهندسی در رسیدگی به چالش‌های ناشی از انبساط و انقباض حرارتی است. طراحی منحصر به فرد آن، با انتهای دسته لوله شناور و یک مفصل انبساط، امکان تطبیق تنش های حرارتی را فراهم می کند و کارایی و طول عمر بیشتری را ارائه می دهد. مزایای سهولت تعمیر و نگهداری، کاهش تنش حرارتی و تطبیق پذیری آن را به انتخابی ارجح در صنایعی تبدیل می کند که اختلاف دما قابل توجه است.

با این حال، مانند هر راه حل مهندسی، طراحی سر شناور نیاز به بررسی دقیق عواملی مانند انتخاب مواد لوله، تعمیر و نگهداری درز انبساط، شرایط عملیاتی و پیامدهای هزینه دارد. مهندسان و طراحان باید برای تعیین مناسب بودن مبدل حرارتی سر شناور برای یک کاربرد خاص، مزایا را در مقابل پیچیدگی‌ها و هزینه‌های بالقوه ارزیابی کنند.

از آنجایی که صنایع همچنان به تکامل خود ادامه می‌دهند و تقاضای راه‌حل‌های تبادل حرارتی کارآمد و قابل انطباق دارند، مبدل حرارتی سر شناور نقش مهمی در مواجهه با این چالش‌ها دارد. تحقیقات و نوآوری‌های جاری در مواد و شیوه‌های طراحی احتمالاً قابلیت‌ها و کاربردهای مبدل‌های حرارتی سر شناور را افزایش می‌دهد و ارتباط مداوم آنها را در تنظیمات صنعتی مختلف تضمین می‌کند.
