تحلیل جوشش در مبدل‌های صفحه‌ای

مبدل‌های صفحه‌ای یکی از پرکاربردترین تجهیزات در صنایع انتقال حرارت هستند. این مبدل‌ها به‌ویژه در کاربردهایی که نیاز به تبادل حرارت بالا در حجم کم دارند، نقش کلیدی ایفا می‌کنند. در این مقاله به تحلیل جوشش در مبدل‌های حرارتی صفحه‌ای با کانال‌های نامتقارن و پارامترهای هندسی مختلف پرداخته می‌شود. استفاده از کانال‌های نامتقارن باعث ایجاد شرایط متغیر در جریان و جوشش شده و می‌تواند عملکرد سیستم را به شکل قابل توجهی تحت تأثیر قرار دهد

مقدمه

مبدل‌های حرارتی صفحه‌ای (PHE) به دلیل طراحی فشرده و سطح انتقال حرارت بالای خود، به‌طور گسترده در صنایع مختلف از جمله صنایع شیمیایی، غذایی، و نیروگاهی استفاده می‌شوند. جوشش یکی از پدیده‌های مهم در فرآیندهای انتقال حرارت است که باعث افزایش نرخ انتقال انرژی می‌شود. با این حال، هندسه و طراحی کانال‌های مبدل حرارتی نقش مهمی در نحوه رخداد جوشش ایفا می‌کنند. کانال‌های نامتقارن می‌توانند جریان سیال و الگوهای جوشش را تغییر داده و کارایی مبدل را افزایش یا کاهش دهند.

مفاهیم پایه مبدل‌های حرارتی صفحه‌ای

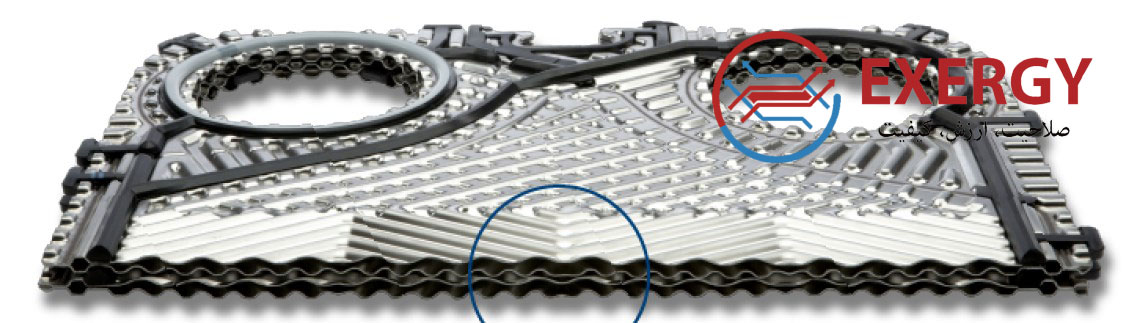

مبدل‌های حرارتی صفحه‌ای شامل مجموعه‌ای از صفحات موج‌دار هستند که با فاصله‌های کم از یکدیگر قرار گرفته‌اند. این صفحات به‌گونه‌ای طراحی شده‌اند که باعث افزایش سطح تماس بین سیال‌ها و بهبود انتقال حرارت می‌شوند. در مبدل‌های حرارتی صفحه‌ای، سیال‌های گرم و سرد به‌صورت موازی یا مخالف هم حرکت می‌کنند و انتقال حرارت از طریق دیواره صفحات انجام می‌شود.

نقش هندسه در انتقال حرارت و جوشش

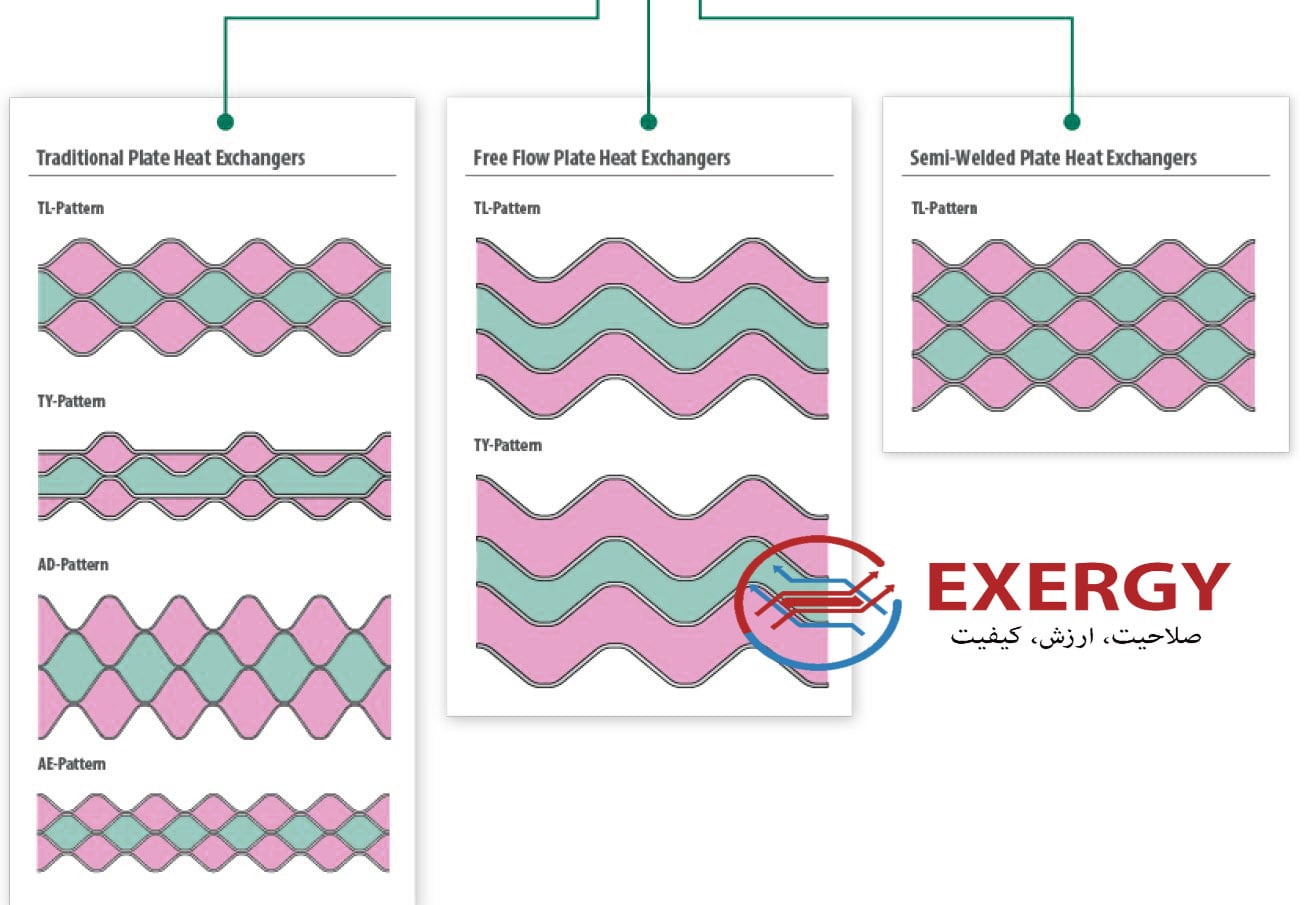

هندسه کانال‌های مبدل‌های حرارتی به‌طور مستقیم بر روی جریان سیال، نرخ انتقال حرارت و پدیده جوشش تأثیر می‌گذارد. پارامترهای هندسی شامل شکل موج‌دار صفحات، زاویه پره‌ها و فاصله بین صفحات هستند. در کانال‌های نامتقارن، این پارامترها از یک سمت به سمت دیگر تغییر می‌کنند و این تغییرات منجر به ایجاد جریان‌های پیچیده و ناپایدار میشود.

اثرات نامتقارن بودن کانال‌ها بر جوشش

کانال‌های نامتقارن در مبدل‌های حرارتی صفحه‌ای از طریق تغییرات در هندسه و جریان سیال، تأثیر مستقیم بر فرآیند جوشش دارند. این تغییرات می‌توانند از چند جنبه عملکرد مبدل را تحت تأثیر قرار دهند:

1. ایجاد نوسانات در فشار و دما

نامتقارن بودن کانال‌ها باعث تغییر توزیع فشار و دما در طول کانال می‌شود. در کانال‌هایی که جریان سیال به دلیل هندسه متفاوت به‌طور غیریکنواخت پخش می‌شود، نقاطی با فشار و دمای متفاوت ایجاد می‌شوند. این نوسانات به ویژه در مناطقی که سرعت سیال کم است، منجر به افزایش دما و تشکیل نواحی با جوشش موضعی می‌شود.

در این نواحی موضعی، سیال به نقطه جوش می‌رسد و شروع به تولید بخار می‌کند. این بخار می‌تواند باعث ایجاد حباب‌هایی در سطح کانال شود که به نوبه خود انتقال حرارت را مختل می‌کنند. اگر جوشش در برخی نواحی به صورت بیش از حد رخ دهد، ممکن است کاهش راندمان کلی مبدل و افت کیفیت عملکرد را به همراه داشته باشد.

2. جریان‌های دو فازی و شکل‌گیری بخار

جوشش معمولاً منجر به تشکیل جریان‌های دو فازی (مایع و بخار) می‌شود. در کانال‌های نامتقارن، شکل‌گیری بخار ممکن است به صورت نامتقارن در سطح کانال‌ها رخ دهد. این پدیده می‌تواند منجر به تجمع بخار در برخی از نقاط و کاهش سطح تماس بین سیال و دیواره مبدل شود.

وقتی سطح تماس کاهش می‌یابد، نرخ انتقال حرارت نیز افت می‌کند. همچنین، تجمع بخار می‌تواند منجر به تشکیل لایه‌های بخاری ضخیم‌تر در برخی نواحی شود، که این امر باعث کاهش بیشتر انتقال حرارت و حتی ممکن است منجر به ایجاد پدیده بحران جوشش (Boiling Crisis) شود، جایی که بخار فراگیرتر شده و انتقال حرارت به شدت کاهش می‌یابد.

3. توزیع غیریکنواخت سرعت سیال

نامتقارن بودن کانال‌ها باعث می‌شود که سرعت جریان سیال در قسمت‌های مختلف کانال متفاوت باشد. در مناطقی که سرعت سیال بیشتر است، انتقال حرارت نیز بهتر انجام می‌شود و جوشش کمتر رخ می‌دهد. اما در مناطقی که سرعت کاهش می‌یابد، سیال فرصت بیشتری برای رسیدن به دمای جوش پیدا می‌کند. این تفاوت‌ها در سرعت سیال می‌تواند باعث ایجاد نقاط داغ (Hot Spots) شود.

این نقاط داغ می‌توانند در طولانی‌مدت باعث تخریب یا کاهش عمر مفید مبدل شوند، چرا که نواحی با دمای بالا ممکن است باعث ایجاد تنش‌های حرارتی و فرسایش مواد مبدل گردند. به همین دلیل، طراحی دقیق کانال‌های نامتقارن برای جلوگیری از ایجاد چنین نقاط بحرانی از اهمیت ویژه‌ای برخوردار است.

4. افت فشار و مقاومت هیدرولیکی

یکی دیگر از چالش‌های استفاده از کانال‌های نامتقارن، افزایش افت فشار است. با وجود اینکه این کانال‌ها ممکن است منجر به افزایش انتقال حرارت شوند، افت فشار بیشتر به معنای نیاز به انرژی بیشتر برای پمپاژ سیال است. در کانال‌های نامتقارن، به دلیل تغییرات در هندسه، جریان سیال ممکن است به شکل آشفته‌تری حرکت کند که منجر به افزایش مقاومت هیدرولیکی و افت فشار می‌شود.

این افت فشار می‌تواند بر عملکرد کلی سیستم تأثیر بگذارد، به‌ویژه در سیستم‌هایی که محدودیت‌های انرژی و بازدهی وجود دارند. در نتیجه، در طراحی این نوع کانال‌ها، باید بین افزایش انتقال حرارت و کاهش افت فشار تعادل برقرار کرد.

5. افزایش سطح انتقال حرارت

یکی از مزیت‌های کانال‌های نامتقارن افزایش سطح تماس بین سیال و دیواره‌های مبدل است. این کانال‌ها به‌گونه‌ای طراحی می‌شوند که جریان سیال را به سمت دیواره‌ها هدایت کنند و باعث ایجاد آشفتگی‌های کنترل شده در جریان شوند. این آشفتگی‌ها می‌توانند نرخ انتقال حرارت را افزایش دهند، زیرا سیال به‌طور مؤثرتر با دیواره‌های گرمتر تماس پیدا می‌کند.

در شرایطی که جوشش به خوبی مدیریت شود، این افزایش سطح تماس می‌تواند باعث بهبود قابل توجه در عملکرد مبدل شود. البته باید به دقت به نحوه توزیع حرارت و کنترل بخار توجه شود تا این مزیت با چالش‌های نامطلوب مثل ایجاد بخار اضافی جبران نشود.

مزایا و چالش‌های استفاده از کانال‌های نامتقارن

کانال‌های نامتقارن در مبدل‌های حرارتی می‌توانند مزایای قابل توجهی داشته باشند، از جمله افزایش سطح انتقال حرارت و بهبود کارایی کلی سیستم. با این حال، یکی از چالش‌های اصلی در این طراحی، مدیریت جریان‌های پیچیده‌ای است که ممکن است منجر به افت فشار بالا یا جریان‌های نامطلوب شود. طراحی بهینه کانال‌های نامتقارن نیازمند تحلیل دقیق دینامیک سیالات و جریان‌های حرارتی است.

تکنیک‌های بهبود کارایی مبدل‌های حرارتی

برای بهبود کارایی مبدل‌های حرارتی صفحه‌ای نامتقارن، چندین تکنیک می‌توان استفاده کرد. یکی از این روش‌ها استفاده از مواد با ضریب هدایت حرارتی بالا برای صفحات مبدل است. همچنین، استفاده از فناوری‌های پوشش‌دهی نانو می‌تواند نرخ انتقال حرارت را بهبود بخشد. بهینه‌سازی هندسه صفحات و پره‌ها با استفاده از شبیه‌سازی‌های عددی نیز از دیگر راه‌های افزایش کارایی است.

بررسی اثرات نامتقارن بودن کانال‌ها در عملکرد مبدل

یک مطالعه تجربی که بر روی یک مبدل حرارتی صفحه‌ای با کانال‌های نامتقارن انجام شده است، نشان می‌دهد که نامتقارن بودن کانال‌ها باعث تغییرات قابل توجهی در نرخ انتقال حرارت و افت فشار می‌شود. در این مطالعه، مبدل با دو نوع کانال مختلف آزمایش شده است: یکی با کانال‌های متقارن و دیگری با کانال‌های نامتقارن. نتایج نشان داد که در کانال‌های نامتقارن، اگرچه نرخ انتقال حرارت افزایش یافته بود، اما افت فشار نیز به شکل قابل توجهی بیشتر بود.

نتیجه‌گیری

تحلیل جوشش در مبدل‌های حرارتی صفحه‌ای نامتقارن نشان می‌دهد که این طراحی می‌تواند مزایای زیادی از نظر افزایش انتقال حرارت و بهبود کارایی کلی سیستم داشته باشد. با این حال، نامتقارن بودن کانال‌ها می‌تواند چالش‌هایی همچون افت فشار بالا و جریان‌های پیچیده ایجاد کند که نیازمند مدیریت دقیق و طراحی بهینه است. استفاده از تکنولوژی‌های پیشرفته و بهینه‌سازی هندسی می‌تواند به رفع این چالش‌ها کمک کند و مبدل‌های حرارتی صفحه‌ای را به گزینه‌ای موثرتر در کاربردهای صنعتی تبدیل کند.
