راهنمای جامع نصب مبدل حرارتی صفحه‌ای
مبدل حرارتی صفحه‌ای (Plate Heat Exchangers) از جمله دستگاه‌های پراستفاده در صنعت برای انتقال حرارت بین دو سیال هست. این نوع مبدل‌ها به دلیل طراحی جمع و جور و بازدهی بالا، در بسیاری از کاربردهای صنعتی و تجاری مانند گرمایش، سرمایش، و بازیابی انرژی استفاده می‌شوند. در این مقاله، راهنمای جامع نصب مبدل حرارتی صفحه‌ای ارائه شده است.
آماده‌سازی برای نصب مبدل حرارتی
قبل از شروع نصب مبدل حرارتی صفحه‌ای، باید تعدادی مراحل اولیه آماده‌سازی انجام شود:
انتخاب محل مناسب
انتخاب محل نصب یکی از موارد حیاتی در عملکرد مبدل حرارتی است. مکانی که برای نصب انتخاب می‌شود باید:
- دسترسی آسان برای بازرسی و تعمیرات داشته باشد.
- تهویه مناسب داشته باشد تا جریان هوا به خوبی از اطراف مبدل عبور کند.
- از لرزش‌ها و تکان‌های زیاد دور باشد.
- محیط باید از لحاظ دما و رطوبت با استانداردهای تعیین‌شده برای مبدل حرارتی سازگار باش

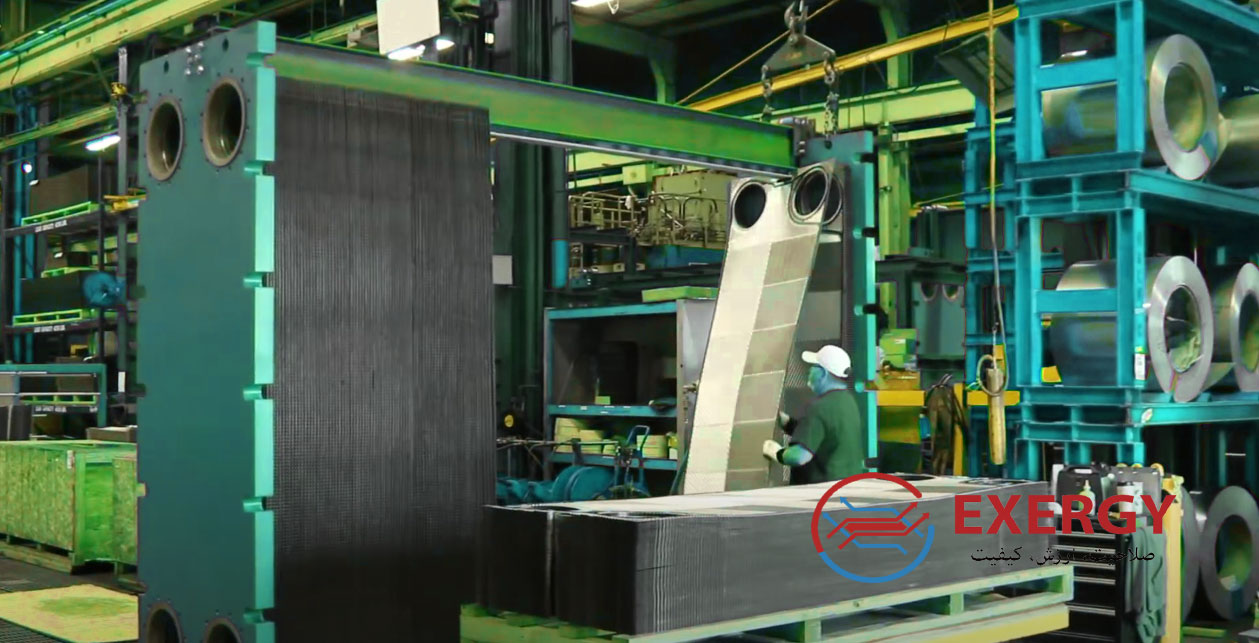

راهنمای جامع نصب مبدل حرارتی صفحه‌ای
بررسی فضای نصب
محل نصب باید فضایی کافی برای نصب خود مبدل و نیز اتصالات لوله‌ها فراهم کند. همچنین باید فضایی برای نگهداری و سرویس‌دهی دوره‌ای نیز مدنظر قرار گیرد.
ابزارها و تجهیزات مورد نیاز
برای نصب مبدل حرارتی صفحه‌ای به تجهیزات زیر نیاز است:
- پیچ‌گوشتی
- آچارهای مناسب
- ابزار اندازه‌گیری (متر، تراز و …)
- ابزار برش و خم کردن لوله
- نوار تفلون یا واشرهای آب‌بندی
- تجهیزات ایمنی نظیر عینک و دستکش
| انواع مبدل حرارتی |
بررسی قطعات و اطمینان از سلامت آنها
قبل از نصب مبدل حرارتی، باید از سلامت و صحت همه قطعات اطمینان حاصل کنید. این قطعات شامل:
- صفحات مبدل
- واشرها و درزگیرها
- فریم و بدنه مبدل
- اتصالات و پیچ‌ها
اطمینان حاصل کنید که هیچ گونه ترک، شکستگی یا تغییر شکل در قطعات وجود نداشته باشد. واشرها نیز باید از نظر انعطاف‌پذیری و آب‌بندی بررسی شوند.
| تمیز کردن مبدل حرارتی صفحه ای |
مراحل نصب مبدل حرارتی صفحه‌ای
نصب مبدل بر روی پایه یا ساختار نگهدارنده
مبدل‌های حرارتی صفحه‌ای باید روی یک پایه یا ساختار نگهدارنده نصب شوند. این پایه باید استحکام کافی برای تحمل وزن مبدل و اتصالات آن را داشته باشد. همچنین باید به خوبی تراز باشد تا عملکرد صحیح مبدل تضمین شود.
نصب لوله‌ها و اتصالات
برای اتصال مبدل حرارتی به سیستم، باید لوله‌ها را به درستی نصب کنید:
- لوله‌های ورودی و خروجی سیال گرم و سرد را به درگاه‌های مربوطه متصل کنید. در مبدل‌های حرارتی صفحه‌ای، معمولاً جهت جریان سیالات مخالف هم است (counter-flow) تا حداکثر بازده حرارتی حاصل شود.
- برای آب‌بندی بهتر اتصالات، از نوار تفلون یا واشرهای مناسب استفاده کنید.
- لوله‌ها باید به گونه‌ای نصب شوند که جریان سیال بدون هیچ مانع یا خمیدگی شدید از طریق آنها عبور کند.
| بهینه‌سازی عملکرد مبدل حرارتی صفحه ای |
اطمینان از نصب صحیح واشرها
واشرهای نصب شده بر روی صفحات مبدل حرارتی باید به دقت بررسی شوند تا هیچگونه نشت سیالی وجود نداشته باشد. در صورت نیاز به تعویض واشر، مطمئن شوید که از واشرهای مناسب برای نوع مبدل استفاده می‌کنید.
نصب تجهیزات جانبی (در صورت نیاز)
بسته به نوع کاربرد مبدل حرارتی، ممکن است نیاز به نصب تجهیزات جانبی مانند:
- سنسورهای دما و فشار
- شیرهای کنترل جریان
- تجهیزات محافظتی مثل فیلترها

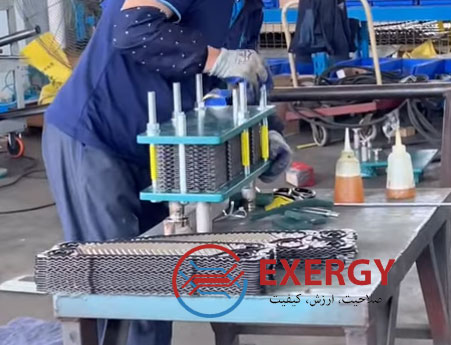

راهنمای جامع نصب مبدل حرارتی صفحه‌ای
آزمایش و راه‌اندازی مبدل حرارتی
تست فشار
پس از نصب کامل مبدل حرارتی و اتصالات، باید سیستم را تحت فشار قرار داده و از عدم وجود نشت اطمینان حاصل کنید. برای این کار:
- سیستم را به آرامی تحت فشار قرار دهید.
- همه اتصالات و نواحی اطراف واشرها را از نظر نشت سیالات بررسی کنید.
- در صورت وجود هرگونه نشت، باید اتصالات و واشرها مجدداً بررسی و محکم شوند.
راه‌اندازی سیستم
پس از اطمینان از نصب صحیح و عدم نشت، سیستم را راه‌اندازی کنید:
- جریان سیالات را به آرامی وارد مبدل کنید تا از ایجاد شوک حرارتی جلوگیری شود.
- به دقت دما و فشار سیالات ورودی و خروجی را بررسی کنید.
- در صورت عملکرد صحیح، مبدل باید حرارت را به صورت یکنواخت منتقل کند و اختلاف دمای مورد نظر بین سیالات را ایجاد کند.
| برای مشاوره با اکسرژی تماس بگیرید |
نگهداری و سرویس دوره‌ای
برای افزایش عمر مفید مبدل حرارتی و حفظ کارایی آن، انجام سرویس‌های دوره‌ای ضروری است. برخی از مراحل اصلی نگهداری عبارتند از:
شستشو و تمیزکاری
با گذشت زمان، مبدل‌های حرارتی ممکن است دچار رسوب‌گیری یا کثیف شدن صفحات شوند که این مسئله می‌تواند باعث کاهش کارایی آن شود. به طور دوره‌ای، مبدل حرارتی را شستشو دهید و رسوبات را از صفحات پاک کنید. بسته به نوع سیال، می‌توان از روش‌های مختلفی مانند شستشوی شیمیایی یا مکانیکی استفاده کرد.
بازرسی و تعویض واشرها
واشرهای استفاده شده در مبدل‌های حرارتی صفحه‌ای به مرور زمان دچار فرسودگی و خرابی می‌شوند. بررسی و تعویض به موقع این واشرها می‌تواند از نشت و آسیب به مبدل جلوگیری کند.
بررسی و تنظیم تجهیزات کنترلی
اگر مبدل حرارتی به سنسورها یا شیرهای کنترلی مجهز است، باید به طور دوره‌ای این تجهیزات را بررسی کنید و در صورت نیاز تنظیم یا تعمیر شوند.
همچنین بخوانید: بهینه‌سازی عملکرد مبدل حرارتی صفحه ای |
نکات ایمنی در نصب مبدل حرارتی صفحه‌ای
استفاده از تجهیزات ایمنی
هنگام نصب و سرویس‌دهی مبدل حرارتی، از تجهیزات ایمنی مناسب مانند دستکش، عینک ایمنی و لباس‌های محافظ استفاده کنید.
جلوگیری از ایجاد شوک حرارتی
هنگام راه‌اندازی مبدل، باید جریان سیالات به آرامی افزایش یابد تا از ایجاد شوک حرارتی به صفحات مبدل جلوگیری شود. شوک حرارتی می‌تواند باعث ترک‌خوردگی یا آسیب به مبدل شود.
خاموش‌کردن ایمن سیستم
در صورت نیاز به سرویس یا تعمیر، قبل از شروع کار باید سیستم را به طور کامل خاموش کرده و سیالات داخل مبدل را تخلیه کنید.

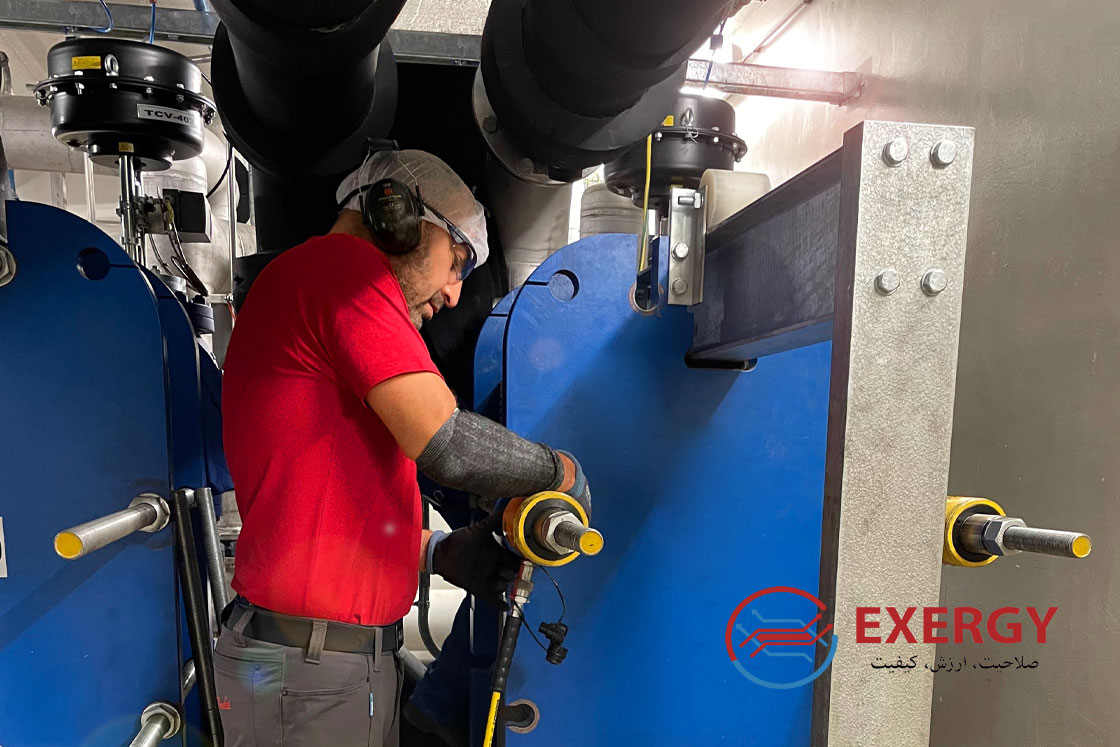

راهنمای جامع نصب مبدل حرارتی صفحه‌ای
مشکلات رایج در مبدل‌های حرارتی صفحه‌ای و راه‌حل‌ها
کاهش کارایی حرارتی
این مشکل معمولاً به دلیل رسوب‌گیری صفحات مبدل یا کاهش جریان سیال رخ می‌دهد. راه‌حل این است که صفحات مبدل را به طور دوره‌ای تمیز کنید و جریان سیال را بررسی کنید.
نشت سیالات
نشت معمولاً به دلیل خرابی واشرها یا اتصالات نادرست رخ می‌دهد. تعویض واشرهای فرسوده و محکم‌کردن اتصالات می‌تواند این مشکل را حل کند.
افت فشار بالا
این مشکل ممکن است به دلیل کثیف‌شدن لوله‌ها یا تنگ‌شدن مسیر جریان در مبدل رخ دهد. بررسی و تمیزکردن مسیرهای جریان و تنظیم جریان سیال می‌تواند این مشکل را برطرف کند.
نتیجه‌گیری
مبدل‌های حرارتی صفحه‌ای ابزارهای بسیار کارآمدی در فرآیندهای انتقال حرارت هستند. با نصب صحیح و نگهداری دوره‌ای، می‌توان از عملکرد بهینه و طول عمر بالای آنها اطمینان حاصل کرد. توجه به نکات ایمنی و بررسی‌های منظم از نشت و کاهش کارایی جلوگیری کرده و سیستم را در بهترین حالت عملکرد نگه می‌دارد.
