مقدمه برای بهینه‌سازی عملکرد مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای یکی از مهم‌ترین تجهیزات انتقال حرارت در صنایع مختلف است که به دلیل کارایی بالا، اندازه‌ی کوچک و قابلیت انعطاف‌پذیری زیاد، به‌طور گسترده در فرآیندهای مختلف مورد استفاده قرار می‌گیرد. بهینه‌سازی عملکرد مبدل حرارتی صفحه‌ای می‌تواند منجر به صرفه‌جویی در انرژی، کاهش هزینه‌های عملیاتی و افزایش طول عمر دستگاه شود. در این مقاله میخواهیم به بررسی بهینه سازی عملکرد مبدل حرارتی صفحه ای با پرداختن به موارد اصول کارکرد مبدل ، عوامل موثر بر عملکرد مبدل صفحه ای و روش های بهینه سازی می پردازیم.
اصول کارکرد مبدل حرارتی صفحه ای

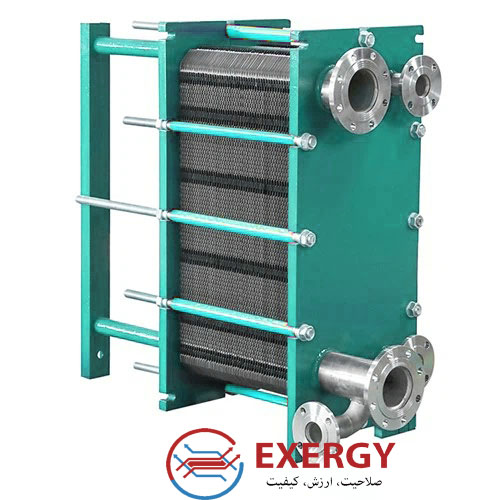

مبدل‌های حرارتی صفحه از چندین صفحه نازک تشکیل شده‌اند که به صورت موازی قرار گرفته و بین آن‌ها جریان‌های گرم و سرد حرکت می‌کنند. این صفحات با استفاده از واشرها یا جوشکاری به یکدیگر متصل می‌شوند تا مسیرهای جداگانه‌ای برای سیالات گرم و سرد ایجاد کنند. انتقال حرارت بین سیالات از طریق صفحات انجام می‌شود، که باعث می‌شود گرما از یک سیال به سیال دیگر منتقل شود.
| قیمت انواع مبدل حرارتی |
عوامل مؤثر بر عملکرد مبدل حرارتی صفحه ای
عملکرد مبدل حرارتی صفحه‌ای به عوامل متعددی وابسته است که بهینه‌سازی هر یک از این عوامل می‌تواند تأثیر قابل توجهی بر کارایی کلی دستگاه داشته باشد. این عوامل شامل موارد زیر است:
- طراحی و چیدمان صفحات: طراحی بهینه صفحات و نحوه چیدمان آن‌ها می‌تواند به طور قابل توجهی میزان انتقال حرارت را افزایش دهد. به‌کارگیری صفحات با طرح‌های موج‌دار یا ترکیبی از الگوهای مختلف می‌تواند ناحیه سطح مؤثر را افزایش داده و بهبود انتقال حرارت را به دنبال داشته باشد.
- جنس صفحات: مواد استفاده شده برای ساخت صفحات باید دارای ضریب هدایت حرارتی بالا و مقاومت به خوردگی مناسب باشند. موادی مانند فولاد ضد زنگ، آلومینیوم و تیتانیوم معمولاً در ساخت مبدل‌های حرارتی صفحه‌ای استفاده می‌شوند.
- سرعت و نوع جریان: سرعت جریان سیالات در مبدل حرارتی تأثیر قابل توجهی بر عملکرد آن دارد. افزایش سرعت جریان می‌تواند نرخ انتقال حرارت را افزایش دهد، اما در عین حال ممکن است باعث افزایش افت فشار و هزینه‌های پمپاژ شود. همچنین، نوع جریان (جریان همسو، جریان متقابل، یا جریان متقاطع) نیز بر کارایی مبدل تأثیرگذار است.
- دمای ورودی و خروجی سیالات: دمای ورودی و خروجی سیالات گرم و سرد باید به گونه‌ای تنظیم شود که اختلاف دما بین آن‌ها به حداکثر برسد، زیرا این اختلاف دما محرک اصلی انتقال حرارت است.
بهینه‌سازی عملکرد مبدل حرارتی صفحه ای
روش‌های بهینه‌سازی عملکرد مبدل حرارتی صفحه
برای بهینه‌سازی عملکرد مبدل حرارتی صفحه‌ای، روش‌ها و تکنیک‌های مختلفی وجود دارد که می‌توانند به بهبود کارایی و کاهش هزینه‌های عملیاتی کمک کنند. برخی از این روش‌ها شامل موارد زیر است:
- بهینه‌سازی طراحی صفحات: استفاده از نرم‌افزارهای مهندسی برای شبیه‌سازی و بهینه‌سازی طراحی صفحات مبدل حرارتی می‌تواند کمک کند تا الگوهای بهینه برای صفحات مشخص شود. این نرم‌افزارها می‌توانند به بررسی تأثیر تغییرات مختلف در طراحی صفحات و نحوه چیدمان آن‌ها بپردازند و بهترین طرح را ارائه دهند.
- بهبود مدیریت جریان: استفاده از روش‌های مدیریت جریان مانند بفل‌ها (baffles) و دیفیوزرها (diffusers) می‌تواند به بهبود توزیع جریان سیالات در مبدل حرارتی کمک کند و از تشکیل نقاط داغ یا سرد جلوگیری کند.
- نگهداری و تمیزکاری منظم: نگهداری منظم و تمیزکاری صفحات مبدل حرارتی از تجمع رسوبات و ذرات معلق جلوگیری می‌کند که می‌تواند بهبود انتقال حرارت را به دنبال داشته باشد. استفاده از سیستم‌های تمیزکاری خودکار نیز می‌تواند این فرآیند را ساده‌تر کند.
- استفاده از نانوذرات: افزودن نانوذرات به سیالات جاری در مبدل حرارتی می‌تواند ضریب انتقال حرارت را افزایش دهد. نانوذرات مانند اکسید فلزات، نقره و نانو لوله‌های کربنی می‌توانند به طور قابل توجهی کارایی مبدل حرارتی را بهبود بخشند.
- کنترل هوشمند: استفاده از سیستم‌های کنترل هوشمند و اتوماسیون می‌تواند به بهینه‌سازی عملکرد مبدل حرارتی کمک کند. این سیستم‌ها می‌توانند به صورت خودکار شرایط عملکرد را مانیتور کرده و تنظیمات لازم را اعمال کنند تا مبدل در بهترین شرایط کاری عمل کند.
بهینه‌سازی عملکرد مبدل حرارتی صفحه ای
بررسی موردی: بهینه‌سازی مبدل حرارتی در یک واحد صنعتی
برای درک بهتر از چگونگی بهینه‌سازی مبدل حرارتی صفحه‌ای، بررسی یک مثال واقعی از بهینه‌سازی در یک واحد صنعتی می‌تواند مفید باشد. فرض کنید یک واحد صنعتی از مبدل حرارتی صفحه‌ای برای خنک‌سازی یک سیال استفاده می‌کند و به دلیل افزایش هزینه‌های انرژی و کاهش کارایی، تصمیم به بهینه‌سازی این دستگاه می‌گیرد.
مراحل بهینه‌سازی:
- ارزیابی عملکرد فعلی: ابتدا باید عملکرد فعلی مبدل حرارتی مورد ارزیابی قرار گیرد. این شامل اندازه‌گیری دمای ورودی و خروجی سیالات، سرعت جریان و افت فشار می‌شود.
- شناسایی مشکلات: پس از ارزیابی عملکرد، مشکلات و نواقص موجود شناسایی می‌شوند. این مشکلات می‌توانند شامل تجمع رسوبات، افت فشار بالا، یا توزیع نامناسب جریان باشند.
- انتخاب روش‌های بهینه‌سازی: بر اساس مشکلات شناسایی شده، روش‌های بهینه‌سازی مناسب انتخاب می‌شوند. مثلاً اگر تجمع رسوبات مشکل اصلی باشد، تمیزکاری منظم و استفاده از فیلترها می‌تواند بهبود ایجاد کند.
- پیاده‌سازی و آزمایش: پس از انتخاب روش‌ها، این بهبودها پیاده‌سازی شده و عملکرد مبدل حرارتی دوباره ارزیابی می‌شود. این ارزیابی می‌تواند شامل آزمایش‌های میدانی و شبیه‌سازی‌های کامپیوتری باشد.
- مقایسه نتایج: نتایج عملکرد جدید با عملکرد قبلی مقایسه می‌شود تا مشخص شود که بهینه‌سازی انجام شده تا چه حد مؤثر بوده است.
همچنیم مطالع نمایید: کاربرد مبدل حرارتی صفحه ای در صنعت داروسازی استانداردهای ساخت مبدل حرارتی |
نتیجه‌گیری
بهینه‌سازی عملکرد مبدل حرارتی صفحه‌ای می‌تواند تأثیر قابل توجهی بر کارایی و کاهش هزینه‌های عملیاتی داشته باشد. با استفاده از تکنیک‌های مختلف مانند بهینه‌سازی طراحی صفحات، بهبود مدیریت جریان، نگهداری و تمیزکاری منظم، استفاده از نانوذرات و کنترل هوشمند، می‌توان بهبودهای قابل توجهی در عملکرد این تجهیزات ایجاد کرد. بررسی موردی نشان می‌دهد که بهینه‌سازی مبدل حرارتی در واحدهای صنعتی می‌تواند منجر به صرفه‌جویی در انرژی و افزایش طول عمر تجهیزات شود.
