عملکرد پیچیده مبدل های حرارتی صفحه ای واشر دار

مبدل‌های حرارتی صفحه ای واشر دار (PHEs) دستگاه‌های مبتکرانه‌ای هستند که به دلیل قابلیت انتقال حرارت کارآمد خود در کاربردهای مختلف صنعتی ضروری هستند. هدف این مقاله توضیح عملکرد پیچیده مبدل های حرارتی صفحه واشر و بررسی پیچیدگی های طراحی، فرآیندهای عملیاتی و کاربردهای متنوعی است که در آنها برتری دارند. با کشف مکانیک مبدل‌های حرارتی صفحه ایواشر، بینشی در مورد نقش محوری آنها در فرآیندهای حرارتی مدرن به دست می‌آوریم .در اینجا به عملکرد پیچیده مبدل های حرارتی صفحه ای واشر دار با معرفی، طراحی، انواع ،عوامل کارایی، چالش ها یا همان معایب و مزایای مبدل حرارتی صفحه ای واشر دار می پردازیم.

جهت خرید مبدل حرارتی صفحه ای وارد شوید.

معرفی

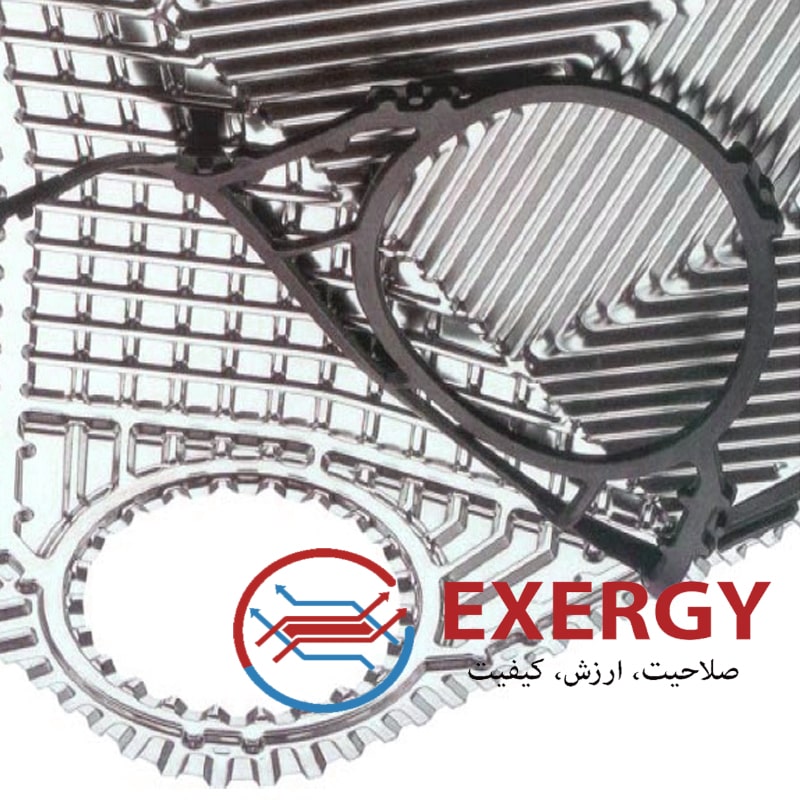

عملکرد پیچیده مبدل های حرارتی صفحه ای واشر دار

مبدل های حرارتی صفحه ای گسکت دار (PHEs) نشان دهنده یک نقطه اوج در مهندسی حرارتی است که برای بهینه سازی تبادل گرما بین دو جریان سیال بدون اختلاط طراحی شده است. تطبیق پذیری، طراحی فشرده و سهولت نگهداری آنها را در کاربردهای مختلف از سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) تا پردازش شیمیایی ضروری کرده است. این مقاله به جزئیات عملیاتی PHE‌های واشردار می‌پردازد، اصولی را که بر عملکرد آنها حاکم است و برنامه‌هایی را که کارایی آنها را افزایش می‌دهند، آشکار می‌کند.

طراحی و ساختار پایه

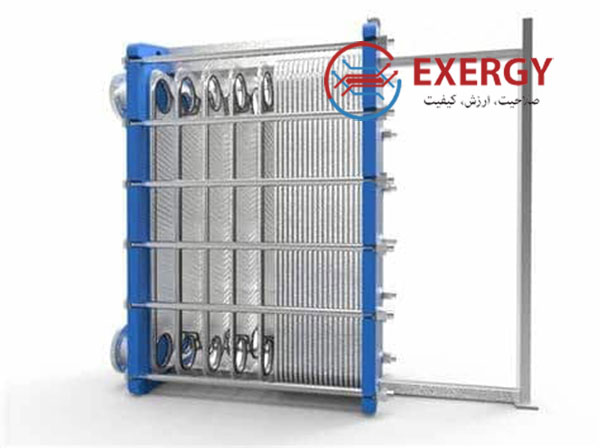

عملکرد پیچیده مبدل های حرارتی صفحه ای واشردار

در هسته مبدل های صفحه ای گسکت دار، صفحاتی قرار دارند که معمولاً از موادی مانند فولاد ضد زنگ، تیتانیوم یا آلیاژها ساخته می شوند. این صفحات به صورت جفت چیده شده و روی هم چیده شده اند تا مجموعه ای از کانال ها را تشکیل دهند و واشرهایی در حاشیه قرار داده شده اند تا از مهر و موم محکم اطمینان حاصل شود. طراحی منحصربه‌فرد این صفحات، که اغلب دارای موج‌ها یا شورون‌ها هستند، آشفتگی در جریان سیال را افزایش می‌دهد و در نهایت ضریب انتقال حرارت را به حداکثر می‌رساند.

اصول کار

عملکرد پیچیده مبدل های حرارتی صفحه واشر دار ریشه در اصول هدایت و همرفت دارد و تبادل انرژی حرارتی بین دو جریان سیال را تسهیل می کند. روند گام به گام به شرح زیر آشکار می شود:

• ورودی سیال: سیالات سرد و گرم از طریق درگاه های ورودی اختصاصی وارد PHE واشر شده می شوند و فرآیند تبادل حرارتی را آغاز می کنند. چیدمان صفحات تضمین می کند که این سیالات کانال های متناوب را بدون اختلاط مستقیم دنبال می کنند.
• توزیع سیال: سیالات از طریق کانال های تشکیل شده بین صفحات حرکت می کنند. الگوهای موجدار باعث ایجاد تلاطم در جریان سیال می‌شوند و با به حداقل رساندن تشکیل لایه‌های مرزی که می‌توانند مانع تبادل حرارتی شوند، انتقال حرارت کارآمد را افزایش می‌دهند.
• انتقال حرارت: از آنجایی که سیال داغ از کانال های تعیین شده خود عبور می کند، انرژی حرارتی از طریق مواد صفحه به کانال های سیال سرد مجاور هدایت می شود. نزدیکی سیالات اجازه می دهد تا انتقال حرارت موثر بدون تماس مستقیم، عاملی کلیدی در حفظ یکپارچگی دو جریان باشد.
• یکسان سازی دما: فرآیند انتقال حرارت تا زمانی که اختلاف دمای سیال سرد و گرم به تعادل نزدیک شود ادامه می یابد. اثربخشی این یکسان سازی به هندسه صفحه، هدایت مواد و نرخ جریان سیال بستگی دارد.
• خروجی مایع: سیال سرد که اکنون گرم شده و سیال داغ خنک شده از طریق درگاه های خروجی جداگانه از صفحه ای واشر دار شده خارج می شوند. تبادل حرارتی انجام شده در مبدل منجر به توزیع متعادل تر انرژی حرارتی بین دو جریان سیال می شود.

  عوامل کارایی

  • افزایش اغتشاش: الگوهای موجدار روی صفحات نقش محوری در القای آشفتگی در جریان سیال دارند. افزایش تلاطم، ضریب انتقال حرارت را به حداکثر می‌رساند و تبادل حرارتی کارآمد بین سیالات سرد و گرم را تضمین می‌کند. این طراحی به طور قابل توجهی به کارایی کلی PHE واشردار کمک می کند.
  • سطح انتقال حرارت: مساحت سطح صفحات مستقیماً بر ظرفیت انتقال حرارت مبدل تأثیر می گذارد. سطح بزرگتر امکان تماس بیشتر بین سیالات را فراهم می کند و در نتیجه نرخ انتقال حرارت و عملکرد کلی را بهبود می بخشد.
  • توزیع یکنواخت جریان: طراحی صفحه مناسب توزیع یکنواخت جریان را در کل مبدل تضمین می کند. این از نقاط داغ یا پروفیل های دمایی ناهموار جلوگیری می کند و از انتقال حرارت ثابت و کارآمد اطمینان می دهد.
  • رسوب به حداقل رسیده: رسوب گیری، تجمع رسوبات روی سطوح صفحه، می تواند بازده انتقال حرارت را مختل کند. PHE های واشر دار اغلب دارای ویژگی هایی مانند سطوح صاف یا پوشش های ضد رسوب هستند تا رسوب را به حداقل برسانند و عملکرد حرارتی بالا را در مدت زمان طولانی حفظ کنند.

    چالش ها و راه حل ها:

    • سایش واشر: سایش واشر در طول زمان یک چالش رایج در PHE های واشر دار است. بازرسی منظم و تعویض به موقع واشرها از اقدامات ضروری برای اطمینان از یکپارچگی مهر و موم و جلوگیری از نشتی است.
    • مقاومت در برابر خوردگی: خوردگی می تواند سطوح صفحه را تحت تأثیر قرار دهد و بر کارایی و پایداری سازه تأثیر بگذارد. انتخاب مواد مناسب، مانند استفاده از آلیاژها یا پوشش های مقاوم در برابر خوردگی، به مبارزه با چالش های مرتبط با خوردگی کمک می کند. نظارت و نگهداری منظم برای شناسایی و رسیدگی سریع به خوردگی ضروری است.
    • سازگاری سیالات: سازگاری سیالات با مواد صفحه یک ملاحظه حیاتی است. برخی از سیالات ممکن است خورنده یا تهاجمی شیمیایی باشند و به مواد یا پوشش های تخصصی نیاز دارند. اطمینان از سازگاری مناسب سیال برای حفظ قابلیت اطمینان PHE های واشر شده بسیار مهم است.
    •
    •
    •

    • کاربردها و روندهای آینده:



      • کاربردهای همه کاره: مبدل های حرارتی صفحه ای واشر دار در صنایع بی شماری از جمله سیستم های HVAC، فرآوری شیمیایی، غذا و نوشیدنی و انرژی های تجدیدپذیر کاربرد دارند. سازگاری و کارایی آنها باعث می شود در فرآیندهایی که کنترل دقیق دما و صرفه جویی در انرژی از اهمیت بالایی برخوردار است، ارزشمند باشند.
      • فن آوری های هوشمند: ادغام سنسورها و سیستم های کنترل برای نظارت و بهینه سازی در زمان واقعی عملکرد PHE واشر یک روند در حال ظهور است. این فناوری‌ها امکان نگهداری پیش‌بینی، افزایش قابلیت اطمینان و کاهش زمان خرابی را فراهم می‌کنند.
      • مواد پیشرفته: کاوش مداوم مواد و پوشش‌های پیشرفته با هدف بهبود هدایت حرارتی، مقاومت در برابر خوردگی و دوام صفحات مبدل های گسکت دار انجام می‌شود. آلیاژهای جدید و تیمارهای سطحی برای افزایش عملکرد بیشتر در حال توسعه هستند.
      • شیوه های پایدار: تأکید روزافزون بر پایداری، توسعه مبدل های حرارتی سازگار با محیط زیست را به پیش می برد. این شامل بهینه سازی طرح ها برای بهره وری انرژی. استفاده از مواد قابل بازیافت و کاوش در فرآیندهای تولید جدید با کاهش اثرات زیست محیطی است.

5. نتیجه:

مبدل های حرارتی صفحه ای واشر دار هم افزایی بین نبوغ مهندسی و راندمان حرارتی را به نمایش می گذارند. عملکرد پیچیده مبدل های صفحه ای گسکت دار و اصول کار آنها تبادل یکپارچه انرژی حرارتی را در محیط های صنعتی متنوع تسهیل می کند. درک مکانیک صفحه ای گسکت دار بینش های ارزشمندی را در مورد کاربرد و نگهداری آنها ارائه می دهد. از نقش مداوم آنها به عنوان اجزای حیاتی در فرآیندهای حرارتی مدرن اطمینان حاصل می کند. با پیشرفت پیشرفت‌های فناوری، بهینه‌سازی صفحه ای واشردار همچنان یک زمینه پویا باقی می‌ماند . و میتواند نویدبخش بهبود مستمر و کمک به حوزه راه‌حل‌های انتقال حرارت کارآمد در سراسر صنایع است.
