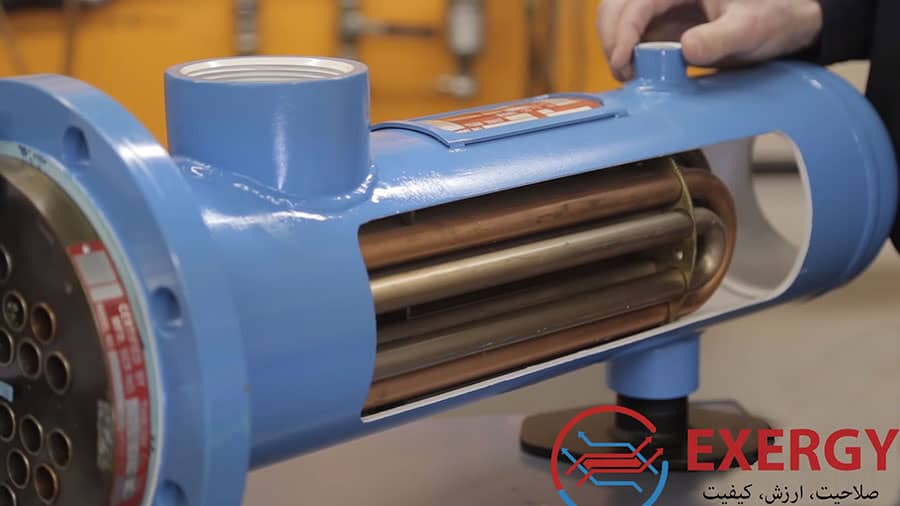

مبدل حرارتی یو شکل – U-tube چیست؟

مبدل حرارتی یو شکل – U-tube پیکربندی خاصی از یک مبدل حرارتی پوسته و لوله است که نقش مهمی در فرآیندهای مختلف صنعتی، از کارخانه‌های شیمیایی گرفته تا تأسیسات تولید برق دارد. این طراحی مزایای منحصر به فردی را ارائه می دهد، به ویژه در سناریوهایی که انبساط و انقباض حرارتی ملاحظات قابل توجهی هستند. در این کاوش جامع، ما به پیچیدگی‌های مبدل‌های حرارتی U-tube می‌پردازیم و اصول طراحی، کاربردها، مزایا، محدودیت‌ها و زمینه گسترده‌تر فناوری مبدل‌های حرارتی را بررسی می‌کنیم.جهت خرید مبدل حرارتی پوسته و لوله کلیک کنید.

 تعریف و هدف

مبدل حرارتی یو شکل – U-tube نوعی مبدل حرارتی پوسته و لوله است که با پیکربندی U شکل لوله های آن در داخل پوسته مشخص می شود. هدف اصلی این مبدل حرارتی تسهیل انتقال کارآمد گرما بین دو سیال با دماهای متمایز و در عین حال سازگاری با انبساط و انقباض حرارتی مواد لوله است.

برای خرید انواع مبدل حرارتی اینجا کلیک کنید

 اصول طراحی

در اینجا توضیح کاملی در مورد ساختار و طراحی مبدل حرارتی یو شکل – U-tube داده می شود.

الف. ساختار و اجزاء

1. پوسته و لوله:

   • ساختار بیرونی که به پوسته معروف است شامل بسته‌ای از لوله‌ها است.
   • این لوله ها که به شکل U شکل می گیرند، مجرای اصلی برای جریان یکی از سیالات تبادل حرارت هستند.

2. جریان سیال:

   • یک سیال، که اغلب به عنوان سیال فرآیند نامیده می شود، از طریق لوله های U شکل جریان می یابد.
   • مایع دیگر که به عنوان مایع سرویس شناخته می شود، در اطراف بیرونی لوله ها در پوسته گردش می کند.

3. جنس لوله:

   • در مبدل حرارتی یو شکل – U-tube لوله ها معمولاً از موادی ساخته می شوند که می توانند در برابر شرایط خورنده و حرارتی کاربرد خاص مقاومت کنند.
   • مواد متداول عبارتند از فولاد ضد زنگ، فولاد کربن و آلیاژهای مختلف.

ب. دینامیک حرارتی

1. مکانیسم انتقال حرارت:

   • در مبدل حرارتی یو شکل – U-tube انتقال حرارت از طریق دیواره‌های لوله انجام می‌شود و به انرژی حرارتی اجازه می‌دهد از سیال داغ به سیال سرد یا برعکس حرکت کند.
   • طراحی لوله U راندمان کلی انتقال حرارت را افزایش می دهد.

2. انبساط و انقباض:

   • پیکربندی U شکل لوله ها انبساط و انقباض حرارتی را در خود جای می دهد.
   • این انعطاف پذیری در کاربردهایی که اختلاف دما می تواند باعث تغییرات ابعادی قابل توجهی شود، بسیار مهم است.
   •
   •

مطالعه بیشتر مطالب:

کاربرد مبدل حرارتی در صنایع مختلف

سیر تا پیاز مبدل حرارتی لوله ای

برنامه های کاربردی

الف. فرآیندهای صنعتی

1. پردازش شیمیایی:

   • مبدل حرارتی یو شکل – U-tube در کارخانه های شیمیایی برای فرآیندهایی مانند تراکم، تبخیر و گرمایش کاربرد گسترده ای پیدا می کنند.
   • مواد مقاوم در برابر خوردگی اغلب برای مقاومت در برابر ماهیت تهاجمی مایعات شیمیایی خاص استفاده می شوند.

2. تولید برق:

   • در نیروگاه‌ها، مبدل حرارتی یو شکل – U-tube نقش کلیدی در سیستم‌های خنک‌کننده دارند، جایی که گرما را از بخار یا گازهای داغ به آب منتقل می‌کنند و به کارایی فرآیند کلی تولید برق کمک می‌کنند.

3. سیستم های HVAC:

   • سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) از مبدل های حرارتی U-tube برای کاربردهای گرمایش و سرمایش استفاده می کنند.
   • این مبدل های حرارتی به تنظیم دمای هوا یا آب در حال گردش در ساختمان ها کمک می کنند.

ب. موارد استفاده خاص

1. نیروگاه های هسته ای:

   • مبدل های حرارتی U-tube در نیروگاه های هسته ای برای انتقال گرما از خنک کننده راکتور به سیستم خنک کننده ثانویه استفاده می شود.
   • توانایی تحمل دما و فشار بالا در این کاربرد بسیار مهم است.

2. پالایشگاه های نفت:

   • پالایشگاه ها از مبدل های حرارتی U-tube برای فرآیندهای مختلف از جمله تقطیر نفت خام و بازیابی حرارت از جریان های مختلف در فرآیند پالایش استفاده می کنند.

 مزایا

الف. انعطاف پذیری انبساط حرارتی

1. انطباق با تغییرات دما:

   • طراحی U-tube امکان انبساط و انقباض حرارتی را فراهم می کند و از مسائلی مانند تنش لوله یا تغییر شکل در طول نوسانات دما جلوگیری می کند.

2. ماندگاری:

   • انعطاف پذیری مبدل های حرارتی U-tube به دوام و طول عمر آنها در کاربردهایی که اختلاف دما قابل توجه است کمک می کند.

ب. سهولت نگهداری

1. تعویض لوله:

   • مبدل حرارتی یو شکل – U-tube تعویض لوله های جداگانه را بدون از بین بردن کل مبدل تسهیل می کنند.
   • این ویژگی تعمیر و نگهداری را ساده می کند و زمان خرابی را کاهش می دهد.

ج. تطبیق پذیری

1. طیف گسترده ای از برنامه های کاربردی:

   • تطبیق پذیری مبدل های حرارتی U-tube آنها را برای طیف وسیعی از صنایع و فرآیندها مناسب می کند.
   • آنها می توانند سیالات مختلف و شرایط عملیاتی را مدیریت کنند.

 محدودیت ها و چالش ها

الف. پیچیدگی طراحی

1. چالش های تولید:

   • طراحی U-tube پیچیدگی های تولید را معرفی می کند و به طور بالقوه هزینه های تولید را افزایش می دهد.
   • دقت برای اطمینان از تراز و عملکرد مناسب بسیار مهم است.

2. منطقه انتقال حرارت محدود:

   • در مقایسه با برخی دیگر از طرح‌های مبدل حرارتی، مبدل حرارتی یو شکل – U-tube ممکن است از نظر منطقه انتقال حرارت در دسترس محدودیت‌هایی داشته باشند.

نوآوری ها و روندهای آینده

الف. مواد و پوشش ها

1. پیشرفت در مواد:

   • تحقیقات در حال انجام بر روی توسعه مواد با مقاومت در برابر خوردگی و هدایت حرارتی افزایش یافته تمرکز دارد.
   • فن آوری های پوشش برای محافظت بیشتر لوله ها از محیط های خشن مورد بررسی قرار می گیرند.

ب. دینامیک سیالات محاسباتی (CFD)

1. شبیه سازی و بهینه سازی:

   • استفاده از CFD امکان شبیه سازی دقیق جریان سیال و انتقال حرارت در مبدل های حرارتی U-tube را فراهم می کند و به بهینه سازی طراحی و عملکرد کمک می کند.

ج. ادغام با انرژی های تجدیدپذیر

1. بازیابی گرما در شیوه های پایدار:

   • مبدل حرارتی یو شکل – U-tube در حال ادغام در سیستم‌های انرژی تجدیدپذیر برای بازیابی و استفاده از گرمای تلف‌شده هستند و به تلاش‌های پایداری کمک می‌کنند.

نتیجه

در نتیجه، مبدل حرارتی یو شکل – U-tube به عنوان یک جزء اساسی در بسیاری از فرآیندهای صنعتی می ایستد و تعادل ظریفی بین بازده حرارتی و انعطاف پذیری ساختاری ارائه می دهد. طراحی لوله U شکل آن چالش‌های انبساط و انقباض حرارتی را برطرف می‌کند و آن را برای کاربردهایی که اختلاف دما قابل توجه است مناسب می‌سازد. در حالی که با محدودیت‌های خاص و پیچیدگی‌های ساخت مواجه هستیم، نوآوری‌های مداوم در مواد و طراحی باعث بهبود عملکرد و دوام می‌شوند. همانطور که صنایع به تکامل خود ادامه می دهند، مبدل حرارتی U-tube یک ابزار حیاتی برای دستیابی به راه حل های تبادل حرارت کارآمد و پایدار باقی می ماند.
